貴陽國際展覽中心給排水、消防系統設計特點概述
貴陽國際展覽中心給排水、消防系統設計特點概述
康立峰
摘要：貴陽國際會議展覽中心是西南地區建設規模最大、功能配套最完備、設施最先進的多功能?chē)?guó)際會議展覽中心。項目是由國際展覽中心、國際生態會議中心、五星級酒店、集中商業區、風情商業街區、觀光綜合樓、創意SOHO等建筑組成的建筑群，包含展覽、會議、酒店、文化娛樂與休閑度假、商務辦公、商業、公寓等功能。項目設計充分考慮貴陽的城市特色，以生態建筑、會通天下、山水展覽等為設計理念，廣泛采用節能、節水、環保材料、循環再利用等技術，使項目在建筑節能、生態環保等生態指標上達到了國際權威綠色生態評估體系LEED和國家綠色生態標準的認證。本文重點介紹貴陽國際展覽中心七個展廳的給排水設計和消防設計。
關鍵詞：貴陽國際展覽中心 LEED 雨水收集回用系統 固定式消防炮
1、 項目概述
貴陽國際會議展覽中心規劃用地面積51.8公頃，1408畝，(含市政綠化帶)，總建筑面積約97.63萬平方米，其中計容面積約63.39萬平方米。項目共分為A、B、C、D四個片區：
1） A區為展覽區域，包含子項：a1集中商業，a2展覽中心；
2） B區為迎賓廣場區域，包含子項：b1地下商業，b2展覽中心；
3） C區為會議酒店區域，包含子項：c1會議中心，c2觀光綜合樓，c3風情商業街，c4酒店
4） D區為SOHO辦公及公寓區域，包含子項：d1辦公(A座)，d2公寓(B、C座)，d3公寓(D、E座)、d4公寓(F棟)、酒店式公寓(G座)。
本文介紹的國際展覽中心為A2子項，建筑面積24.5萬平方米，29770平方米的室外展場，共有室內展位4100個，室外展位1562個。由7棟單層的展覽建筑：A1展廳+登錄大廳+A2展廳、建筑高度30米，B1展廳、B2展廳、C1展廳、C2展廳、D1展廳、D2展廳建筑高度18米，地上1層（局部夾層：3層到4層不等），B1,C1,D1展廳西側設一層地下室，分別作為電氣專業配電房，空調專業空調機房和給排水專業消防和生活泵房。在三層平面上設置連橋，連接?xùn)|西，貫通南北、將展覽中心的幾個大廳有機的連接在一起。展覽中心主結構為鋼筋混凝土結構，屋頂采用網架鋼結構，屋面板采用彩鋼板/鋁鎂合金板。
2、 給排水系統

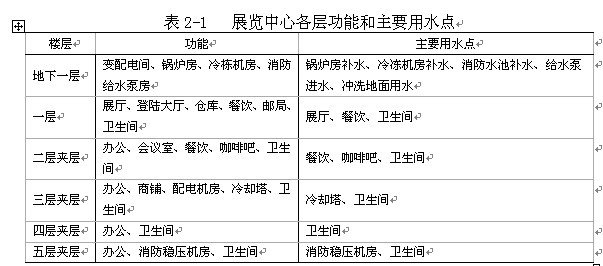

展覽中心各層功能和主要用水點詳見表2-1。展覽中心功能復雜、包含了展覽、商業、辦公、餐飲、冷卻塔補水等多種形式的用水、用水形式多樣、用水地點分散、在展覽時期和平時用水量相差較大，最高日用水量(包括空調補水和采暖用水）為1320m3/d；最大小時用水量為150m3/h; 平均小時用水量為132m3/h。為了充分利用市政壓力、節能環保、減生生活水箱用地、防止二次污染、展覽中心7個展廳采用兩套灌式無負壓設備分別提供展覽中心的生活用水、包括空調補水和采暖用水。
A1-1展廳為考慮以后水產品的展覽、展位下部設專用給水管井，并設置給水點，其它展廳兩側均設置給水水龍頭，以用于展覽結束時清洗地面；各餐飲點預留好給水點、以備后期商家入駐后所需；衛生間內衛生器具充分考慮節水、衛生、人性化等特點，小便斗、洗手盆、座便器均采用紅外線感應式?jīng)_洗閥、座便器同時設手動按鈕、可手動自動沖洗。衛生器具均采用乳白陶瓷節水型器具、外觀美觀大方、高檔時尚.
2)直飲水系統：
展覽中心展覽時人流較大、為充分考慮以人為本、在展廳的兩側均設置了直飲水水龍頭，以方便參加展覽的人們的飲水需要，具體設計由專業公司負責設計、安裝。
3)排水系統：
本工程最高日排水量為820m3/d；本工程污、廢水采用合流制。室內0.000以上污廢水重力自流分別排入室外污水管; 污水經化糞池處理后，排入市政污水管網；展廳空調管溝、地下室廢水經提升后，排入市政污水管網；空調冷凝水采用間接排水方式；考慮節水和使用方便性，公共衛生間洗手盆、小便斗均采用紅外線自動控制閥；蹲式大便器和坐式大便器在設有紅外線自動控制閥的同時，還設有手動控制閥，其中坐便器采用隱蔽式水箱，衛生間考慮結構施工方便，采用同層排水；展廳內部設有供展覽所用的強電井、弱電井和給水井，考慮在展廳火災時，井內勢必會積累一定的消防水無法排除、所以在每個井的井底設置防干涸密閉式地漏以排除消防時的積水。
4)雨水：
由于展覽中心屋面面積較大，匯水面積內雨水流量大，采用重力雨水系統排除雨水效率低下，所以屋面雨水采用虹吸壓力流內排水系統，屋面雨水經虹吸雨水斗和室內雨水管排至室外雨水檢查井。局部小屋面及室外連廊等雨水采用重力流排水，采用平式雨水斗，通過雨水管道排至室外雨水檢查井；室外地面雨水由雨水蓋板溝收集，排入室外雨水檢查井。展覽中心設置兩套雨水管網系統，一套雨水管網收集較干凈的屋面雨水和空調冷凝水，排至室外雨水收集回用處理系統的調節池，進行處理，用于景觀澆灌、沖洗地面等用水；一套雨水管網收集較臟的地面雨水，排入市政雨水管網。
3、 消防系統
1） 室外消火栓系統：
利用市政壓力供水，在國際展覽中心整個項目分兩路進水，形成三個各自相連的室外消防管網DN200的環網。室外消火栓保護半徑120米，距離建筑物大于5米，距路邊不大于2米。
2） 室內消火栓系統：
由設在地下室消防泵房?jī)?nèi)的兩臺消防泵加壓供水，每個展廳四周設置一個獨立的DN150的室內消火栓環網，分別接至消防水泵的出水管。每個展廳設兩套消火栓水泵結合器；在夾層第五層穩壓水箱間設24立方消防水箱一座和消防穩壓裝置一套；由于展廳寬度超過68米，長度超過146米，展廳內部消火栓只能靠近展廳四周進行布置，無法滿足同一地點有兩股水柱到達的要求，經消防可行性分析，該建筑有一股水柱到達也能滿足消防的要求。
3） 自動噴水滅火系統：
按中危險II級設計，由于展廳面積較大、距離泵房較遠，所以在每個展廳兩側的衛生間內設置一個報警閥，以供本展廳兩側功能房自動噴淋滅火系統的用水。報警閥前管網在整個展覽中心四周形成一個環網，環網上適當位置設置信號閥門，以滿足檢修之需。在環網上設置四套自動噴淋水泵結合器。
4） 固定式消防水炮滅火系統工程：
展覽中心的建筑最小18米，大于12米，展廳區設置自動噴水滅火系統無法滿足消防需要，所以本工程需設置固定式消防水炮滅火系統。水炮的標準工作壓力為0.8MPa，保護半徑為50米。設置時應該保證展廳內任何一處都有兩個水炮進行保護，每個展廳共設置了八門水炮進行保護。
5） 七氟炳烷氣體滅火系統：
高低壓變配電房和開閉所等設置七氟丙烷全淹沒氣體滅火系統，由專業公司進行設計安裝。設計參數:滅火設計濃度:9%，氣體噴放時間:<10秒，氣體浸漬時間:>5分鐘。
6） 移動式滅火器：
鍋爐房、高低壓變配電用房?jī)?nèi)按中危險級設推車式磷酸銨鹽干粉滅火器; 辦公層、展覽大廳等均按嚴重危險級設手提式磷酸銨鹽干粉式滅火器；展廳、地下室、機房、各層走道或樓梯間設5kg裝的手提式干粉磷酸銨鹽滅火器.展覽大廳、高低壓配電房設置推車式干粉磷酸銨鹽滅火器；
4、 結語
展覽中心作為貴陽市的新地標、一方面擔負著大型展覽、文化交流的重要任務，另一方面又代表著貴陽的城市形象。建筑結構和使用功能復雜。在設計方面、一方面考慮運用新技術、節能環保、將生態建筑、綠色建筑的元素體現其中、為未來建筑的發展提供了一個指導方向，另一方面由于其功能的特殊性、使用人數較多，無論是建筑、結構還是設備專業、安全因素至關重要。本設計根據國家相關規程、邀請國內外知名顧問公司和專家，對項目的方案進行反復論證和分析，確保整個項目安全、順利施工和交付使用。
參考文獻：
1 《建筑設計防火規范》GB50016-2006
2 《氣體滅火系統設計規范》GB50370-2005
3 《自動消防炮滅火系統技術規程》CECS245-2008
