鋼管拱肋現場制作技術淺談
葉偉達、翁建勝
摘要：介紹杭甬運河明偉3號橋（現名郁浪浦橋）鋼管拱的現場加工制作、空間立體預拼等施工技術。
關鍵詞：鋼管混凝土結構 現場制作 拱橋 空間立體預拼
1　前　言
　　鋼管混凝土拱橋的發展與應用在我國僅有二十余年的歷史，鋼管砼結構是將混凝土填充到鋼管內形成的一種組合結構，兼有鋼結構和砼結構的特點，有效的發揮了砼和鋼材的力學特性，并利用鋼管的環箍作用，大大提高結構的抗壓能力和抗變形能力。鋼管砼拱橋造形美觀、結構嚴謹、受力科學、經濟合理，近年來在公路、城市橋梁建設中被廣泛采用。簡要談?wù)勂滗摴芄袄叩募庸ぶ谱骷捌矫�、空間立體預拼技術和施工質量控制。
2　工程概況
本工程為浙江省杭甬運河余姚段明偉3號橋，地處浙江余姚市梨洲街道，橋梁長度為430.74m，主橋為單跨跨徑67m的下承式鋼管砼系桿拱，兩側引橋為多跨20m空心板簡支梁，主橋通航標準為Ⅳ級航道。主拱拱肋啞鈴型主管φ800*14mm、橫撐為φ500*10mm、φ300*10mm鋼管，均為壓頭滾管焊接而成，主拱肋連接綴板為厚14mm鋼板。
3　鋼管拱現場加工制作
主要工藝流程
原材料檢驗→放樣→下料→加工→裝配與焊接→節段組裝與腹桿焊接→吊桿相關部(附)件組裝→焊接過程檢測→拱肋平面預拼裝→拱肋橫撐立體預拼裝→涂裝防銹→拱肋運輸→吊裝。
3.1、單管加工
3.1.1、放樣、下料
（1）放樣前熟悉圖紙、參與技術交底工作，放樣坐標應考慮預拱度值。按照新計算的各拱度坐標表進行放樣。
（2）放樣主要分為兩步，第一步為計算機放樣，在計算機上按照一定的比例放半輻橋的大樣，得出放樣結果。然后再選擇一個光線充足，地面光潔的平臺上進行1:1實際放樣，放樣方法為逐點坐標放樣法。
（3）對照兩種放樣結果后，管節、腹桿、綴板列出下料清單，并與樣板相對應，使用相應的計算機軟件計算出管節相接處的相貫線展開圖并制作出樣板來。
（4）下料根據放樣提供的樣板、草圖及有關工藝圖紙、施工圖紙進行。材料切割采用半自動切割機，切割前每個氣焊工應根據自身的技能水平以及設備性能狀況確�？梢源_保技術要
求的各項參數，并按此嚴格執行。劃線號料樣板外型尺寸為-0.5mm；氣割時并考慮氣割縫寬度，板材或型材厚度14mm以下氣割縫寬量為2mm，20mm氣割縫寬量為2.5mm，24mm氣割縫寬量為3mm。
（5）放樣制作樣板及下料時應將每相鄰兩筒縱向焊縫相互錯開200mm，并將上弦縱縫朝上，下弦縱縫朝下。所有零部件下料后要及時編號，用油漆書寫清楚。
3.1.2、壓頭、滾圓、校圓
在正式壓頭前，應進行試壓工作，同時還應調整好模具，使之壓頭精度能達到規范要求。
在下料前，必須把來料進行除渣，同時，對來料的外行尺寸進行檢查，以避免產生返工。
壓頭時，必須對正定位線，不得有偏斜。
壓頭到一定數量（90塊左右）時，必須對胎架進行檢查、修正。
壓頭必須按照順序進行壓制，并按順序進行堆放，防止因堆放產生變形。
滾圓、壓頭過程中，必須用準備好的、經過檢驗的樣板反復、多點進行檢查，直到合格為止。
滾圓中如出現曲率不對時，必須使用中間加強環校正，以保證整個鋼管的橢圓度不超標。
滾圓時，必須對正定位線，不得有偏斜。
定位焊應距離設計焊縫端部30 mm以上，定位焊長度50—100mm，間距400—600mm，焊腳高度不得大于設計焊腳尺寸的1/2,，電焊時，在焊縫上起弧，使用φ4mm，J507焊條，焊條必須進行烘箱烘烤，使用時放入保溫桶中。
為調整焊后變形，必須進行校圓工作。
壓頭、滾圓、校圓均應按工藝指導書進行。
3.1.3、單管焊接
焊接是全橋質量控制的關鍵環節之一，其直接影響到大橋的生命和使用安全，因此，必須嚴格管理，確保焊接質量。
單管的焊接采用雙面自動焊，焊接時，必須清除焊縫兩邊30-50mm范圍內鐵銹、油污，水氣和雜物，露出鋼材金屬光澤。焊接時嚴禁在母材的非焊接部位引弧。
自動焊：焊絲、焊劑的選用，焊劑的烘烤，焊前準備，施焊電流、電壓、速度及焊后清理必須嚴格按照工藝試驗確定的焊接工藝參數進行，以確保焊接質量。進行自動焊之前，應進行氣刨清根處理。
自動焊在焊接前必須對焊縫兩邊進行清理、磨光，并加100mm×100mm的引弧板，引弧板板材應與母材等強度，焊縫不允許有咬邊，表面裂縫氣孔等缺陷。
焊后對焊縫進行100%超聲波檢驗，并進行15﹪X射線檢查。如出現返工，則必須制定返工工藝，并按工藝嚴格執行，且返工不宜超過兩次。
3.2、單管單元的制作
單元管單元的接長工作在放樣焊接平臺及焊接車間內進行，平臺上方有可移動式的臨時車間，具有防風、防雨及保溫的作用，同時又可以移動不防礙放樣及組對工作，單管接長主要采用以折代曲的接長工藝。該道工序具體分為以下幾個步驟：
3.2.1放樣
按照已經放好的大樣圖在平臺上放出單元管的小樣按照小樣制作平面胎具
3.2.2、單管單元的接長
單管單元的接長是在一個平面胎具上進行的（見圖一）。鋼管拱曲線由小直線段連接而成，小直線長度等于曲線弧長，直線段的長度取板的寬度，鋼管拱肋由小段直管連接而成，吊桿點的位置錯開
每個單管單元分成三～四次組焊，即把一個單元先分成兩段組焊，每段2節筒體，然后再將兩段組焊成一個單元，以次類推。每段和單元管的組裝控制尺寸，主要控制單原管下緣的長度L和各接口的矢高難度hi,考慮到焊接收縮及試拼預留量，長度公差控制在±3mm之內，找圓后加以支承固定。筒體上胎后每個筒體下設2個支架，支承架下安放一個經找水平的平臺，各支承架的高度必須相等（見圖一），將每個筒節上預先劃好的4條中心線對正，端口對齊，同時還應保證兩相鄰筒體的縱焊縫相互錯開90度；初步測量L和hi值，不符合要求時要進行修整，接口的錯臺≦1.5mm；尺寸符合要求后，在接口外側安裝夾具進行固定。用水準儀測量端頭兩個筒節的水平度，應控制在2mm以內，超出要求時應進行調整，以消除筒體直徑誤差造成的影響，保證整橋拱肋組裝后順直。水平度調整好后再次測量調整L和hi值達到工藝要求后，進行定位焊。定位焊長度50mm，間隔200-250mm



圖一 鋼管拱單管單元組裝示意圖
3.2. 3 、單管單元的焊接
各組裝段和組裝單元的所有接口焊縫內側（有坡口的一側）采用手工電弧焊或二氧化碳氣體保護焊封底，外采用埋弧自動焊及焊手工電弧焊接，并盡可能采用自動焊和半自動焊。單管環焊縫焊接工藝為：

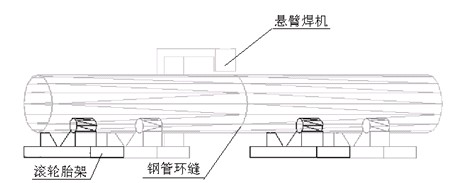

焊縫接頭同樣采用55°V形坡口，焊前用砂輪角磨機進行清理，采用二氧化碳氣體保護焊與埋弧自動焊結合的工藝和二氧化碳氣體保護焊與手工電弧焊結合的工藝進行焊接。第一層為二氧化碳氣體保護焊打底,采用陶瓷襯片,單面焊雙面成型，在焊接的過程中不斷轉動管子，焊絲為RM-56焊絲，電流為140-1600A，直流反接，電弧電壓為23-25V，焊接速度11-13cm/min；第二層采用RM-56φ1.2mm焊絲，電流為240-260A，電弧電壓為32-34V，焊接速度為19-21 cm/min；第三層采用RM-56φ1.2mm焊絲，電流為24-260A，電弧電壓為30-32V，焊接速度為23-25 cm/min；第四層采用埋弧自動焊在自制的轉胎上進行（如圖所示），焊接時機頭不動，管子勻速轉動，焊絲為H10Mn2直徑φ4.8mm，電流為640-660A，電弧電壓為32-34V，焊接速度為41-43cm/min，焊劑為HJ431焊劑。當管子較長不能自由轉動時,采用手工電弧焊蓋面。
進行內側焊之前先檢查各段及單元管的L值和hi值。當小于工藝設計值時應先焊單元管的下緣。當大于設計值時應先焊單元管上緣。焊接時第一層采用跳焊的方法，要求小電流快速焊，沿圓周焊完后再進行其它各層的焊接，仍先從下緣開始焊，采用兩人分別從兩側同時焊接。
對接焊接是全橋質量控制的關鍵環節之一，必須嚴格管理，確保焊接質量。焊前準備，施焊電流、電壓、速度及焊后清理必須嚴格按照工藝試驗確定的焊接工藝參數進行�，F(xiàn)場焊接時，焊條必須按規范要求進行烘烤，施工時放入保溫桶中存放，以備隨用隨取。
焊絲、焊劑的選用，焊劑的烘烤，焊前準備，施焊電流、電壓、速度及焊后清理必須嚴格按照工藝試驗確定的焊接工藝參數進行，以確保焊接質量。進行自動焊之前，應進行氣刨清根處理。
手工焊、自動焊的焊接前必須對焊縫兩邊進行清理、磨光，并加100mm×100mm的引弧板，引弧板板材應與母材等強度，焊縫不允許有咬邊，表面裂縫長度的1/10，連續長度不得大于40mm，所有焊接不允許在焊縫以外起弧。
焊后對焊縫進行100%超聲波檢驗，并進行15%射線檢查。如出現返工，則必須制定返工工藝，并按工藝嚴格執行，且返工不能超過兩次。
焊后清理，以上各分段焊完后，立即清除焊渣、焊瘤和鋼材表面油污及氧化皮并打磨光滑。
3.3、單管拱肋分片制作
分片制作是鋼管拱節段制作的前奏，是整個鋼管拱制作中很重要的中間環節，在制作過程中應按照工藝技術要求進行，同時，還應采取措施防止分片焊接變形。
（1）在水泥平臺上搭設分片制作胎架，并用水平儀測平。
（2）在經測平的地平上放出單片制作地樣并制作好胎架（包括主管拱、各腹桿、地樣線及胎架）。
（3）在水泥平臺上放出經過坐標轉換后的鋼管拱地樣線，并用油漆筆畫線，自檢合格后填報，檢驗合格后才能進行下一道工序。
（4）主拱單管定位，根據地樣，焊好主管拱定位板，然后定位主管分段。
（5）腹桿、綴管的劃線、下料
①腹桿、綴管均為卷制鋼管和無縫鋼管，其劃線、下料工作均在現場進行。
②腹桿、綴管均與主拱相接，因此，其兩端口形狀均為不規則形，必須對其兩端口形狀進行放樣。
③放樣工作應在放樣平臺上進行或結合計算機進行計算。
④放樣后的樣板應用不易變形的材料進行剪制，并存放在平坦、干燥的地方。
⑤現場號料：把鋼管吊到簡易平臺上，用吊錘和卷尺對鋼管進行分中，畫出平等管軸線的基線，而后把樣板基線和管基線重合，用樣板嚴密貼緊鋼管外壁，沿樣板邊線畫線，取下樣板即可。
⑥下料：氣焊工沿著放樣線下料，但必須注意割槍的傾斜角度。
⑹主管放好后，將腹桿、綴管全部吊裝到位，經檢驗合格后方可施焊。
⑺將腹桿位置影射到腹桿支撐上，并焊接好定位板。
⑻此分片焊接成型經檢驗合格后，方可吊離胎架，并進行下一分片拼裝、焊接。
⑼拼裝順序按照技術要求進行。
3.4、立體段組裝制作
為了便于控制拱肋間距以及減少焊接內應力，減少焊接變形，采用臥式組裝法進行組裝。
（1）.將上述制好的半成品分片準確定位，使之能與平臺上的投影線相吻合，同時用垂線法嚴格控制主拱肋片對水平胎架的垂直度，。
（2）將綴管安裝在平臺上的單片上，在將另一單片經扣裝在完成的半成品上，得到此立體段。水平檢測各點是否水平，上下主拱間距應先略大于理論尺寸，以保證直腹桿的順利安裝，檢測兩片間距合格后點焊，最后施焊，可從中間向兩邊施焊以防變形。
（3）。定位支撐安裝
在焊接前進行定位支撐安裝，可以減少因焊接、吊裝等因素的影響，從而有助于保證立體分段的幾何尺寸、外觀尺寸。
（4）焊接
①為保證接口焊縫的強度、質量，在接口兩邊要采用型坡口型式，以保證接口質量。
②為保證接口焊縫質量，選用直流焊機進行焊接，從而可以獲得較穩定的電流、電壓，以保證焊接質量。
③在焊接過程中，采用合理的焊接順序，以防止焊接變形。
④在焊接過程中以及焊后，都要求焊工自己進行自檢，項目部質檢員全檢，監理抽檢。對不合格焊口實施返工。
（5）檢測
在每一道工序開始前，都應對構件進行全面檢查，包括幾何尺寸、焊縫外觀質量、焊接余量等等。
（6）余料切割
焊完畢后應通過端部水平投影線經吊線經切除長度方向余量。單片拱肋及立體節段的組對及焊接都在龍門吊軌道內的水泥平臺上進行，水泥平臺上有可移動式的車間 。
e4　鋼管拱現場預拼及防腐
4.1．預拼裝、安裝大段吊裝接頭
拱肋的預拼接工作是在龍門吊軌道內的大平臺上按照設計1:1的樣進行的，每次拼接的節段為七節，即從拱腳段到合攏段半幅橋。主要分為以下幾個步驟：
①將連接板、拼接板及各件下料妥當。連接板、拼接板下料偏差應嚴格控制（0，-2）mm；平面度：2mm。
②節段接頭連接板、拼接板要求先在栓孔中心處配鉆，然后分開后擴孔。最后連接在一起采用模具組裝進行施工。
③連接板、拼接板各構件組裝焊接后應進行試對接，合格后，方可安裝在拱肋節段接頭處弦桿鋼管設計位置處并吊線檢測與水平投影重合后施焊。
④對幾何尺寸，焊接質量，結構構造等進行全面檢查后并填寫鋼管拱制造檢查記錄表，合格后方可進入涂裝工序。
4.2.工序施工細節
（1）施工準備
在分片制作前，應做好施工前的資料、技術、水泥平臺、胎架以及地樣坐標的轉換工作，并做好技術資料的審核工作，以確保技術參數的準確可靠。水泥平臺應根據橫撐的規格和型號來設計一種通用形式，以保證施工中轉換的連續性和可操作性。畫地樣應確定一個統一基線，每種橫撐制作線根據基線確定。
（2）分片制作
①根據設計要求，對橫撐管進行1:1放樣，畫出施工草圖及各構件的接頭樣板。
②根據放樣或者工藝草圖進行橫撐胎架的搭設，并畫出地樣圖。
③各橫撐平面分片的構件全部到位后檢驗人員和工藝人員檢驗認可后開始按焊接要求施焊。
④上、下橫撐φ500*10mm和幾根連接管組成，在水平搭施的胎架上分別畫出經過坐標的地樣圖，再根據放樣后的下料清單對號進行各道橫撐的拼裝，橫撐拼裝完后，進行支撐管和斜撐管的拼裝。
⑤各橫撐平面分片的構件全部到位后檢驗人員和工藝人員檢驗認可后開始按焊接要求施焊。
⑥將拼裝好的上、下橫撐和斜撐的端點處加上臨時支撐，以保持拼裝好橫撐不產生變形。
⑦拼裝完后進行整個橫撐的焊接。
⑧焊條施焊前應進行300℃，二小時烘烤，并進行100℃左右的保溫，使用中應置于保溫桶存放。
⑨同時對各段分片的幾何尺寸、焊接質量、結構構造等進行全面的質量檢查、驗收合格后進入涂裝工序。
（3）立體拼裝
將每個橫撐及相對應的兩片拱肋節段按照實際成橋時的空間坐標在加工場地內進行預拼裝，由于受到拱肋節段高度的限制，需要將其坐標進行轉換。經過預裝后，大大提高了橫撐的吊裝精度，節省了吊裝的時間，縮短了施工工期。此外，在各段主拱頂預焊螺帽，便于安裝測量棱鏡，為以后主拱吊裝提供測量便利。
4.3、鋼管拱防腐
涂層結構施工安排
因該大橋施工周期較長，為保證大橋防腐的工程質量，以及吊裝過程中所損壞涂層所造成的不必要損失，應分二階段進行施工。
第一階段：鋼結構出廠前拼裝場地施工。首先在場地進行噴砂除銹，達到Sa3級后再進行金屬噴涂，金屬噴涂后必須在4小時內涂裝第一道842環氧云鐵封口漆，再間隔12小時涂裝第二道842環氧云鐵中間漆，等待全橋整體吊裝。
第二階段：大橋整體吊裝完成橋面上施工。首先對涂層表面進行清洗，除凈涂層表面的油污、泥土、雜質等，對所損傷部位及焊縫處進行噴砂除銹至Sa3級后再依次進行補口補傷涂裝，然后涂裝第三道氟碳面漆，間隔24小時后涂裝第四道氟碳面漆。
7　結束語
　明偉3號橋鋼管拱加工及現場預拼施工經檢查驗收均符合設計和規范要求。通過該橋?qū)嵺`，我們有以下幾點體會：
(1) 利用現場條件加工制作鋼管拱肋，減少了成品運輸環節，解決了運輸困難的問題。
（2）在現場制作可以隨工程進度的要求，合理調整加工制作及運輸順序，便于管理和施工。
（3）采用本施工技術克服了潮濕、高溫、低溫、風大等諸多不利條件，加工的產品合格率95%以上，具有進度快，質量高的特點，能夠保證拱肋吊裝的順利完成，各項指標均滿足設計及規范要求。

參考文獻
［1］公路橋涵施工技術規范(JTJ041-2000).北京:人民交通出版社.
［2］鋼結構工程施工及驗收規范(GB50205-95).北京:人民交通出版社
［3］鋼結構工程質量檢驗評定標準(GB50221-95).北京:人民交通出版社
［4］焊接手冊. 北京.機械工業出版社
