熱水采暖系統常見問題的解決方法
——以山西焦化集團有限公司吉祥小區為例
[摘要]新建熱水采暖系統在初運行時經常會出現水平方向的水力失調和頂層住戶頻繁缺水進氣沒暖氣等技術難題，筆者以山西焦化集團有限公司吉祥小區為例進行闡述，希望能給同行以啟發和借鑒。
[關鍵詞] 單戶分環 水力失調 接入點 高低水位報警裝置 遠傳水位計
1、前言
山西焦化集團有限公司吉祥小區分為南區和北區，是兩個獨立的采暖系統。小區內地勢呈坡狀（北高南低），樓層高低不一（舊樓4層高，新樓6層高，門面房2層高），鍋爐房遠離小區中心，容易造成供暖不均衡，遠冷近熱，難以調節的情況。2008年11月，新建采暖系統投入運行，結果南區和北區均出現了“近端住戶熱，遠端住戶冷”以及“采暖系統失水嚴重，頂層暖氣片缺水進氣”的現象，并且經過反復調節不見成效，住戶不斷投訴。
2、熱水采暖系統出現的常見問題及解決方法
2.1 實地查看，分析原因，水力計算，提出外網改造方案

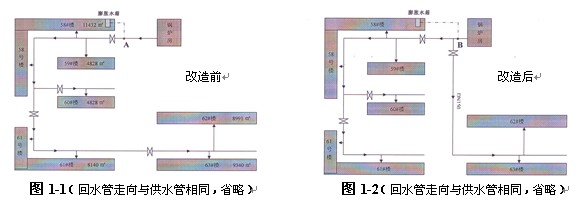

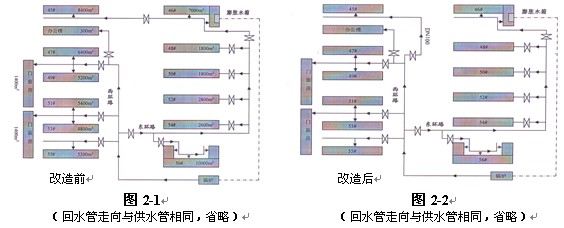

吉祥小區采用的是“單戶分環”下供下回異程式供暖系統，在山焦首次使用。遠端沒有暖氣的住戶，從衛生間暖氣片上接一個水龍頭，用軟管引至下水口，24小時放長流水，給鍋爐的安全運行造成很大威脅。由于采暖系統失水嚴重，頂層住戶的暖氣片經常出現缺水進氣現象，住戶不得不頻繁排氣，很多住戶的排氣孔螺絲損壞漏水。吉祥小區的采暖問題引起公司領導的高度重視，要求分析原因并提出切實可行的技術改造方案。筆者接受任務后上網查找技術資料，這種水平方向水力失調的解決辦法是在每棟樓及每個單元安裝自力式阻力平衡閥，大約需要資金78萬元。筆者多次深入遠端住戶和頂層住戶家中以及鍋爐房查看，并進行了水力計算，根據現場情況提出了改造方案（南區增設一條供熱環路，管徑DN150，見圖1-1和1-2；北區把45#樓從東環路改到西環路，管徑DN100，見圖2-1和2-2；大約需要資金18萬元），實施后效果很好，節水節氣效果顯著，取得了很好的經濟效益和社會效益，不再有住戶投訴。



2.2 改變膨脹水箱接入點位置，解決系統頻繁進氣問題
南區外網改造后，系統頻繁進氣，頂層住戶不斷投訴。實地查看分析原因，確定問題出在膨脹水箱接入點上。膨脹水箱接入點原來在A處（見圖1-1），改造前處于干線上，改造后處于支線上，導致系統頻繁進氣，把接入點改到B處（見圖1-2）后，對兩個環路同時實施定壓作用，解決了問題。
2.3 安裝膨脹水箱水位報警裝置，為鍋爐安全運行提供保障
在南區，膨脹水箱距離鍋爐房較近（水平直線距離約15米），安裝遠傳水位計約需資金1.3萬元，由于企業經營困難，公司領導不同意。筆者設計了膨脹水箱高、低水位報警裝置，成本費800元，保證了鍋爐安全穩定運行。（注：膨脹水箱溢流管距離水箱底部高度為1.5米，高水位探頭安裝在距離水箱底部1.3米位置，低水位探頭安裝在距離水箱底部0.2米位置（見圖3）。低水位報警時，開啟補水泵; 高水位報警時，停止補水泵。）

2.4 用壓力表代替遠傳水位計，保證了系統不缺水
在北區，膨脹水箱距離鍋爐房很遠（水平直線距離約150米），安裝遠傳水位計約需資金2.5萬元，安裝膨脹水箱高、低水位報警裝置需要增加信號放大器，成本費8000元。筆者利用膨脹水箱靜壓原理（P=ρgh, P跟h成正比），從泵房外的膨脹管上引出一根4分管，末端接一塊量程0—0.4Mpa壓力表（見圖4），壓力表前裝一個DN15球閥（目的是為了保護壓力表，開補水泵前關閉球閥，停補水泵后打開球閥，防止補水時壓力超過表的量程范圍，損壞壓力表），安裝在值班室內，通過壓力表 示數反映水位，效果很好，成本費500元，方便了鍋爐工操作。（注：膨脹水箱高水位時壓力表 示數為0.30Mpa，低水位時壓力表 示數為0.28Mpa，0.02Mpa的區間在小量程的壓力表上是很明顯的。壓力低于0.28Mpa時，開啟補水泵，15分鐘后停止。）
