VirtuoZo航測數字化成圖實踐與應用分析

陶 毅 胡 兵
摘 要：本文用VirtuoZo NT版數字?jǐn)z影測量軟件結合本人的工作來具體說明航測數字化成圖作業過程及其相關技術。
關鍵詞：航空攝影測量；航測數字化成圖；VirtuoZo
0 引言
隨著計算機技術及其應用的發展和數字圖像處理、模式識別、人工智能、專家系統以及計算機視覺等學科的不斷發展，攝影測量學已由模擬攝影測量和解析攝影測量階段進入數字?jǐn)z影測量階段。數字?jǐn)z影測量不但能提供現勢性很強的基礎地理信息，而且是一個集成度高，適應性強的平臺，眾多的學科都可以在此平臺上構筑起自己的框架，具有誘人的應用前景。
1 概述
1.1航空攝影測量及其任務
航空攝影測量是從飛機上對地面作有計劃的攝影，然后根據航攝像片提供的圖象信息，在特定的航測儀上測制各種比例尺地形圖的一種攝影測量技術。常被簡稱為航測。航測的主要任務是利用航攝像片測制各種比例尺地形圖，建立地形數據庫，并為各種地理信息和土地信息提供基礎數據。

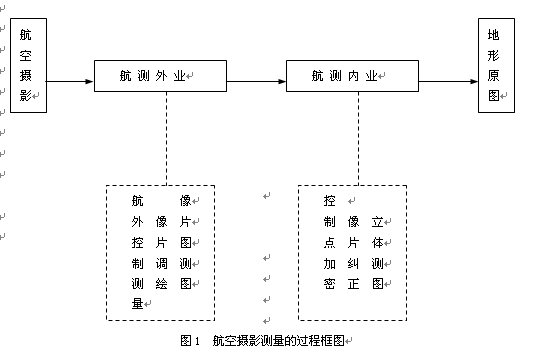

1.2航空攝影測量的過程

















2 VirtuoZo系統
VirtuoZo全數字?jǐn)z影測量系統是一個功齊全、高度自動化的現代攝影測量系統，能完成從自動空中三角測量(AAT)到測繪各種比例尺數字線畫地圖(DLG)，數字高程模型(DEM)，數字正射影像圖(DOM)和數字柵格地圖(DRG)的生產。VirtuoZo等數字?jǐn)z影測量系統改變了我國傳統的測繪模式，提高了生產效率，在國民經濟建設各部門得到了廣泛的應用。
2.1 VirtuoZo系統的組成
VirtuoZo全數字?jǐn)z影測量系統由以下幾個部分組成：
(1)高精度影像掃描儀 (2)高檔微機(VirtuoZo NT版本) (3)液晶立體眼鏡和紅外線發生器
(4)手輪、腳盤 (5)大幅面高分辨率的影像輸出設備
(6)全數字?jǐn)z影測量軟件VirtuoZo及系統平臺Windows NT操作系統
2.2 VirtuoZo系統的特點
全數字?jǐn)z影測量系統VirtuoZo 具有以下特點：
(1)全軟件化設計 (2)高度自動化 (3)正射影像等操作，基本上不需要人工干預，可以批處理地自動進行。(4)高效率 (5)靈活性 (6)通用性 (7)采集三維基礎地理信息的理想平臺

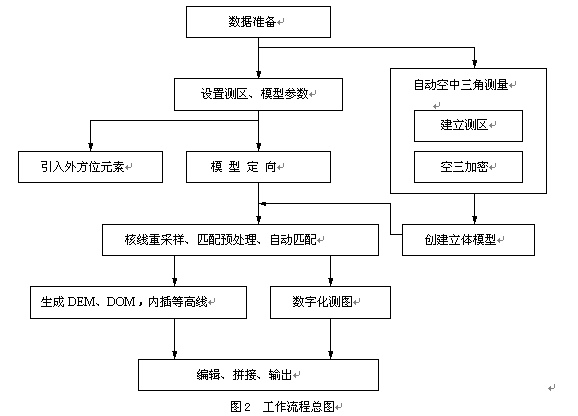

2.3 VirtuoZo系統工作流程總圖

3 VirtuoZo航測數字化成圖作業
Virtuozo航測數字化成圖作業過程：數據準備、空三加密、創建立體模型、生成核線、數字化立體測圖、接邊輸出。
3.1數據準備
(1)作業區域圖幅資料收集：原始航攝資料的收集，有關的設計規范要求的收集，已有數據的利用等。
(2)基礎控制測量： 基本技術要求，平面坐標系高程系的確定。
(3)野外像控點測量：野外像控點布點原則及方案。
3.2航測空三加密
解析空中三角測量是用攝影解析法確定區域所有影像的外方位元素。即根據影像上量測的像點坐標及少量控制點的大地坐標，求出未知點的大地坐標，使得已知點增加到每個模型中不少于四個，然后利用這些已知點求解影像的外方位元素，因而也稱攝影測量加密。通俗的講空三加密就是利用少量的野外像控點的大地坐標，求出未知點的大地坐標，使得已知點增加到更多，然后利用這些已知點求解影像的外方位元素。解析空中三角測量可分為航帶法、獨立模型法和光束法。我院目前用VirtuoZo NT全數字?jǐn)z影測量系統，采用VirtuoZo NT的空三加密軟件AATM+PATB光束法加密。
空三加密在整個航測成圖過程中至關重要，它決定著整個航測成圖的精度，因此在整個過程中要注意每個環節，確保精度。
3.3 航測內業測圖
內業測圖時需要作業員有較強的判讀能力，能夠準確的對地物要素進行采集。測圖時要嚴格遵守規范，另外注意不要丟漏地物，內業一個小疏忽造成的遺漏將對外業調繪造成很大的難度，增加外業的工作量。
3.4創建立體模型
作完加密后輸出加密點，退出AATM。運行VirtuoZo程序，自動生成測區各立體模型參數，即完成測區所有模型的定向。
3.5 生成核線影像
在定義的作業區域內，按同名核線將影像的灰度予以重新排列，形成按核線方向排列的立體影像。此項操作可批處理進行。
3.6立體測圖
運行VirtuoZo程序，啟動IGS數字化測圖模塊，以圖幅為單位輸入四角坐標建立矢量文件(*.xyz)，如圖3；裝載立體模型，帶上液晶立體眼鏡即可在立體影像上進行地物的判讀和等高線的勾繪。要判讀準確表示合理，圖面要美觀。自檢后方可由檢查員進行檢查。

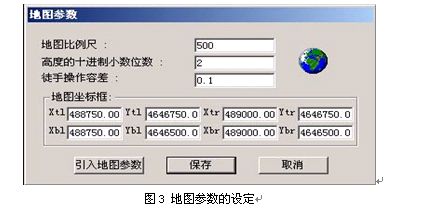

圖3 地圖參數的設定
3.7數據接邊輸出
矢量文件*.xyz經檢查完全合格后，進行接邊處理，然后數據輸出。*.xyz →*.dxf。
立體測圖只是基礎數據的一種獲取。
3.8外業調繪補測
(1) 外業調繪、補測工作在航內提供的航測初級圖上直接進行。外業調繪人員按規范、圖式、設計書的要求對內業測繪的地物要素及變形地貌定性，同時對航測原圖進行必要的外業檢查、修改及補測。
(2) 調繪必須反映野外調繪的現狀，對攝影后新增地物、影像模糊地形、被陰影或影像遮蓋地物應到實地補測。
(3)具體調繪要求應按照所承攬的任務設計書。階段性調繪結束后要對調繪圖進行100%檢查和驗收，以保證下一工序正常運行。
3.9 內業編輯
內業編輯的工作量主要集中在航測內業立體測圖數據與標準入庫數據之間的圖層與編碼的轉換、拓?fù)潢P(guān)系的處理、房檐的改正、電桿的連線等等。
(1) 編輯的目的和要求
編輯的目的：將矢量化采集的數據按照?qǐng)D式要求轉換成規范化的符號。
編輯的要求：1)符合正規圖式要求 2)點位符號定位準確、規范
3)線狀地物轉折、交接處理適當 4)地物不能壓蓋 5)圖面處理妥當
(2) 編輯的方法
隨著計算機的普遍使用，地形圖的編輯方法也越來越多，也開發出很多有針對性的編輯程序軟件。我院目前使用的編圖軟件有cmap、cass、mapdraw 、MapGIS等，它們都是以CAD為平臺的加載軟件，還有Geoway、Antu-mappro-GGS、清華三維等等。根據不同的項目要求使用不同的編輯軟件。
3.10最終成果檢查驗收
(1) 最終檢查采用回放白紙圖檢查方法、檢查各項精度指標，是否滿足有關規定的精度求。
(2) 數據分層及建庫檢查，上機檢查分層，編碼的正確性，各層中是否重復數字化的地形要素，保證拓?fù)潢P(guān)系的正確性。
4 航測數字化成圖在國民經濟建設中的應用
4.1 航測數字化成圖在軍事國防建設中的應用
數字化成圖的最終成果是以數字形式存儲在計算機存儲介質上的地形圖。在軍事國防建設中，各項工程建設的規劃、設計階段，都需要了解工程建設地區的地形和環境條件等資料，以便使規劃、設計符合實際情況。在一般情況下，都是以地形圖的形式提供這些資料的。在進行工程規劃、設計時，要利用地形圖進行工程建(構)筑物的平面、高程布設和量算工作。地形圖是制定規劃、進行工程建設的重要依據和基礎資料。
4.2航測數字化成圖在線路設計中的應用
道路(包括公路、鐵路)的線路設計是道路工程的基礎工作和重要組成部分，其成果直接關系到新建道路的線路是否經濟合理，也關系到道路工程的質量。為了滿足線路設計要求，必須利用道路沿線的地形、地質、水文等資料。航測數字化所成的地形圖提供這些資料是最有效最直接的。
4.3 航測數字化成圖在城市建設中的應用
某個城市的規劃與建設第一手資料就是地形圖，利用地形圖進行工程建(構)筑物的平面、高程布設和量算等工作，為施工、放樣提供數據。
4.4 航測數字化成圖在土地管理與地籍中的應用
航測數字化成圖在土地管理與地籍測量中也被廣泛應用，土地面積的量算、土質的統計、土地權屬利用、土地流失量等等都可以在航測數字化所成的圖上快速準確的計算出來。
航測數字化成圖在城建、地質、水電、農林、土地管理與地籍、環保等都有著極其重要的作用，具有誘人的應用前景。
5 結 論
通過本人在工作中的實際操作和使用，簡單的介紹了VirtuoZo全數字?jǐn)z影測量系統航測法數字化成圖的作業過程，并對其主要步驟作了初步分析。
運用VirtuoZo進行航測法數字化成圖的主要步驟為：
(1)作業區域圖幅資料的準備 (2)基礎控制測量 (3)野外像控點測量 (4)航測空三加密
(5)航測內業測圖 (6)外業調繪與補測 (7)內業編輯 (8)最終成果檢查驗收
實踐證明：
(1)全數字?jǐn)z影測量系統VirtuoZo簡單易懂、功能強大、使用方便。
(2)航測數字化成圖成本低、速度快、精度高、數據保存時間長、易查找使用，值得廣泛推廣。
(3)數字?jǐn)z影測量已廣泛應用在國民經濟和科學研究的眾多領域。
參考文獻：
[1] 張劍清, 潘 勵, 王樹根. 攝影測量學. 武漢大學出版社. 2003
[2] 賈剛達, 羅立梅, 基礎攝影測量. 鄭州測繪學校教材委員會辦公室. 1997
[3] 紀 勇, 周建趙. 數字化測圖. 黃河水利職業技術學院. 2000
[4] 全數字?jǐn)z影測量系統（VirtuoZo NT）使用手冊



---
