對高密度電法在工程勘查應用中的探討
楊國華
摘 要:高密度電法在工程勘察中得到了廣泛的應用，已成為工程物探的一種主要方法之一，下文就高密度電法在工程勘察中的應用展開了探討。
1方法技術簡介
高密度電阻率法與常規直流電法的基本原理相同。高密度電阻率法是一種陣列式電阻率測量方式，它集中了電剖面法和電測深法，裝置選擇上可采用二極裝置（AM）、三極裝置（AMN）、聯合剖面裝置（AMN∞MNB）、對稱四極裝置（AMNB）、偶極裝置（ABMN）和微分裝置（AMBN），在電極的選擇上按一定的方式組合后構成測量系統。該系統與普通電阻率法不同的是在觀測剖面上設置密度較高的觀測點，在實際測量時，利用電極轉換開關將每4個電極進行組合，從而在一個測點上獲得不同深度的測量參數。高密度電法布極方式如圖1，其中A、B極為供電電極，M、N為測量電極。



各測點視電阻率值ρs=K×△U/I，其中△U為M和N之間的電位差，I為供電電極（A、B）的供電電流，K為裝置系數。通過不同測點以及不同極距的觀測，可獲得剖面上地層電阻率的分布情況。
2實例分析
2.1巖溶、采空區探測
巖溶個體的發育是無規律的，但其巖溶帶或地下河的發育一般是有一定走向的，巖溶洞穴一般以空腔（無水）或充水或充填泥（砂）的形式存在，充填水或泥（砂）等相對于灰?guī)r（或白云巖）來說是明顯的相對低阻，因此往往表現為明顯的低阻異常，該類異常容易識別；但如果巖溶洞穴為空腔（無水、泥砂充填）時，洞穴反映的是很高的電阻率，而完整灰?guī)r體（特別是致密灰?guī)r）的電阻率也很高，由于灰?guī)r中裂隙往往較發育，而局部形成完整灰?guī)r體，也會形成局部的相對高阻，因此難以判別，會形成一些假像。對于該類異常的判別，應該要結合場地的地質條件，特別是地下水水位情況，如高阻異常位于水位之上方，根據高阻異常閉合圈的規模以及形態結合場地巖溶的一般發育規律，一般可判定異常的性質。如果高阻異常明顯位于水位下方，則不會是巖溶引起的異常，這時巖溶應表現為低阻異常。

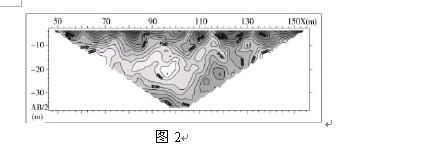

對于廢棄多年的采空區，如有的地段已充盈地下水或已坍塌（多是廢棄的采空區），往往表現為低阻特征；有些地段保持原有形態，且沒有地下水，則表現為相對高阻特征。利用這些特征可以確定場地的采空范圍以及塌陷位置，見圖2，相對高阻異常部位為采空區域，低阻異常位置為充盈地下水或淺部垮塌區域。




2.2滑坡勘查

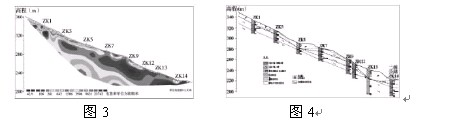

所謂滑坡就是處于陡峭坡地上的土體或巖體，由于巖土體內部存在結構面或軟弱面，在自重作用下使其失穩而引起滑移，由于滑動往往形成滑動面。有些滑動面存在土體中，有些存在巖體中。圖3為一滑坡體主滑向勘查剖面視電阻率等值圖，從視電阻率等值線剖面圖上看，在約10 m深度處存在一低阻帶，局部阻值更低，表現為局部低阻閉合圈。單就電法解釋剖面圖上看，判斷低阻帶處于覆蓋層中還是巖體中，尚不能判斷；通過結合地震折射波法勘查結果，推斷覆土厚度約為3～5 m，強風化和弱風化巖體界線大約位于12～15 m，因此，判斷低阻帶發育于強風化巖層中�？辈闀r(shí)正值豐雨季節，強風化巖層中發育的網狀裂隙儲存了豐富的水份形成低阻帶，由于處于飽水狀態，加之巖體破碎，因此認為，處于低阻帶中心連線是形成滑動面的最薄弱的、有利地帶。圖4為鉆探結果剖面圖，根據鉆探揭示，滑動面發育于強風化巖體中，深度與物探解釋結果基本吻合，因此可知，高密度電法在該場地滑坡體的勘查中取得很好的效果。針對滑坡區域，布置了縱橫共5條物探勘查剖面，為滑坡的治理方案提供了準確資料。




2.3巖性分界和斷層探測

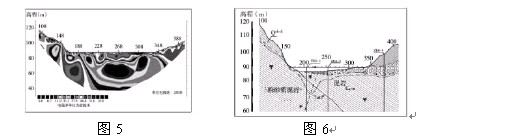

圖5為某一水利樞紐壩址的電法勘查剖面視電阻率等值線圖，是經過對原始數據進行地形改正并進行多次迭代反演的結果，從反演結果與地質勘察結果（見圖6）對比，發現在剖面的190點處（即地質界線位置），往小號一側為粉砂質泥巖，其電阻率值相對較高，而往大號側泥巖電阻率相對低；另外，水體和砂卵石層電阻率值也較泥巖高，與粉砂質泥巖接近。從ZK6-1鉆孔上發現在深度60~65 m段巖芯較破碎，其對應于岸堤附近的斷層，認為斷層向河中延伸，但電阻率等值線上相應位置未發現明顯異常，表明在低阻地層中較難探測到較小規模的斷層，只能基本區分粉砂質泥巖及泥巖這些近似巖性的差異。而對于較大型的斷層，或者發育在較高阻區的小規模斷層，高密度電法效果比較好。




2.4地形或地表不均勻形成的異常的判斷以及排除干擾的方法

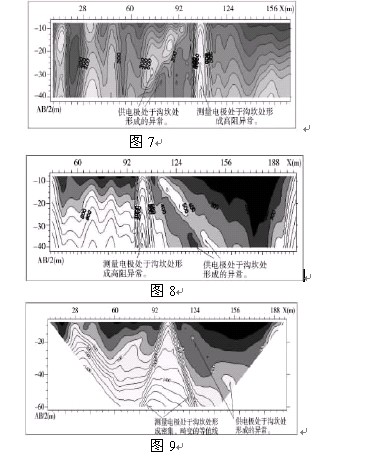

在灰?guī)r地區，特別在一些基巖局部裸露或埋藏淺的地段以及局部地形突變（溝坎等），形成的地表起伏常常對電法觀測結果造成較大影響（如形成假異常），以至于對資料解釋工作造成較大的難度。下圖為某地電法勘查成果圖，在踏勘布極時，發現在102號點附近發育有一條寬約2 m、深約6 m的溶溝，該溶溝形成的負地形在電阻率等值線上形成了高阻異常帶。為了消除影響，分別采用了三級測深裝置和溫納裝置。從圖7~9中可看出，圖7視電阻率等值線圖（采用三極測深裝置，供電極處于溝坎處）中，在102點處有一地形突變（溝坎）引起的高阻異常，往小號一側出現由溝坎引起的高低阻相伴異常，圖8視電阻率等值線圖（亦采用三極測深裝置，但測量電極處于溝坎處）則在右側出現溝坎引起的高低阻相伴異常，而在圖9圖（采用溫納裝置）中可反映出負地形下方未受地形影響的信息。由上述可看出，通過采用不同裝置的觀測方法，可以有效避開地形、地表不均勻的影響，從而獲取有效的探測信息。




3結語
高密度電法工作效率高、費用低，是一種有效的勘查手段，獲得了良好的效果。但在進行物探勘查之前應對場地進行初步了解，選擇合理的物探方法或合理的工作方式，排除干擾因素，同時在資料的解釋過程中要緊密地結合場地地質情況進行綜合分析，這樣才能得出更準確地解釋結果。
