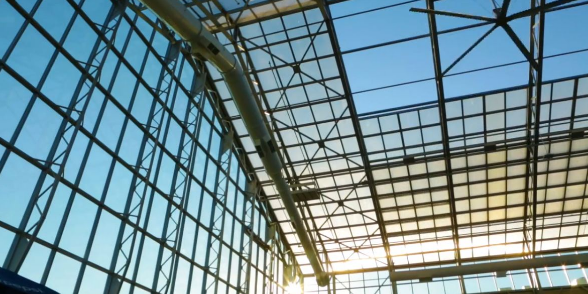

采光頂作為改善進深大建筑室內采光的一項有效技術措施，近年來應用越來越廣泛。玻璃采光頂是一種以改善室內光環境為主要目的的建筑屋頂?shù)慕ㄔ煨问�，由于采光頂具有視覺效果佳、結構簡單、減少燈光布置等優點，在公眾建筑設計中很受設計師歡迎，出現頻率極高，其中最主要的應用場所有商場、體育館、火車站等。不同的采光頂形式下的室內光環境有著一定的差別，本文探究平頂型、穹頂型、坡型3種形式下采光頂?shù)氖覂?nèi)光環境的差異，選擇適合該建筑的最佳的采光頂形式。

　　1模型建立

　　本文以沈陽市某具有采光頂結構的商場為原型，該原型的建筑尺寸為長140m，寬100m，高22.5m，共5層，1～5層層高均為5.5m，建筑總面積14000m2，體型系數為0.123，通過查閱公共建筑節能設計標準，該建筑屬于甲類公共建筑，規范對每一類型的建筑都有各自的要求，該類建筑每一面的窗墻比應≤0.6，若屋頂有透光部分，則該部分的建筑面積應小于屋頂總面積的20%。該建筑采光頂尺寸為長35m，寬25m，具有2個尺寸相同的采光頂，采光頂總面積為1750m2，滿足節能設計標準要求，內部結構為具有不同功能類型的房間若干個，每個房間各自獨立，側墻不透光，基礎設施完善。

　　1.1模擬條件設置

　　1.1.1模擬條件設置。冬至日為全年中太陽高度角最小，太陽光掃過的面積也是最小的，所以冬至日為最不利條件，該天滿足條件，則全年都可滿足。1.1.2玻璃材質選擇。玻璃的熱工性能對采光頂有直接的影響，目前市場上大多數普通玻璃的熱工性能較差，所以有很大的可能會在玻璃表面產生露水，而且北方冬季室內外的溫度差比較大，普通玻璃的內表面極易達到空氣的露點溫度而產生結露現象，從而產生冷凝水，冷凝水對玻璃有著極強的腐蝕作用，故為避免該種不利情況產生，結合大量文獻，找到解決方案為增加玻璃的層數，采用復合中空玻璃來提高采光頂?shù)臒峁ば阅�。根�?jù)規范規定，該類建筑的采光頂玻璃材質的傳熱系數應≤2.3，側窗玻璃材質的取值為≤1.7。具體參數如下:選取中空夾層玻璃，傳熱系數K=2.3，側窗玻璃的傳熱系數K=1.5。1.1.3墻體、屋面材質設置。通過查閱相關規范，得到該地區該類建筑的各項參數的規定值，甲類公共建筑嚴寒C區，外墻材質的傳熱系數應≤0.43，屋面材質的傳熱系數應≤0.35。具體參數見表1、表2。

　　1.2建立模型

　　根據上述模擬條件，采用Ecotect軟件建立數學模型，Ecotect是一項可持續建筑設計分析軟件，Eco-tect軟件可以對室內的光環境進行詳細的分析與計算，可設置多種不同工況，模擬不同情景，同時可以得到采光系數、光照時間等室內光環境評價指標。在建筑中，由于太陽在天空中的位置無時無刻不在變化，而且不確定因素干擾較多，光環境極其復雜，若對建筑每個時間段都進行模擬工作量很大，故模型的采光分析中采用的是最不利的情況進行采光分析，最不利情況為陰天情況，模型建立如圖1～3。

　　2室內光環境模擬

　　本文分析的室內光環境主要從以下3個方面來評價，分別為采光系數、光照時間、光照均勻度。通俗來講，采光系數是指在有遮擋建筑物里的某一點，與室外同一水平面無遮擋的同一點，在同一時間接收到太陽照度的比值。某一平面上的一點，受太陽光照射的時間稱之為光照時間。光照均勻度是參考平面上的采光系數最低值與平均值之比。

　　2.1室內光環境評價方法

　　根據上述3個室內光環境評價指標，查閱相關文獻及規范，整理得到具體限制值，如表3。按照規范規定，工業建筑以距離地面1m為基準面，民用建筑選取的基準面為距離地面0.75m，公用建筑以地面為基準面。本建筑類型為公共建筑中的商業建筑，故選取每一層的地面為確定采光系數的基準面，采光系數最高不宜超過7%。光照時間理論上不小于2h。對于具有頂部采光需求的建筑，每一等級的光照

　　2.2采光頂形式對光環境的影響分析

　　運用軟件分別對平頂型采光頂、圓弧型采光頂以及坡型采光頂進行模擬，在保證其它條件都相同的情況下，通過改變采光頂?shù)男问綄�具有不同類型采光頂�(shù)慕ㄖ�進行光環境模擬分析，分別對采光系數、光照時間、光照均勻度進行模擬對比分析。通過模擬，得出的模擬結果見圖4～6。3光環境模擬分析結果從以上采光系數、光照時間、采光均勻度的數據整理來看，平型采光頂、圓弧形采光頂、坡型采光頂?shù)牟晒庀禂?shù)大致相同，沒有特別大的變化，隨著樓層的增加，采光系數不斷增加，3種形式的采光系數較規范規定超出一小部分，應采用適當?shù)恼陉柺侄芜M行調節;從光照時間上來看，每一層的光照時間隨著樓層的增加不斷增加，這是由于樓層越高，陽光的散射越大，光照時間更長，3種形式的采光頂中，平頂型采光頂?shù)墓庹諘r間要優于圓弧形采光頂和坡型采光頂;圖6是采光均勻度的數據整理圖，每一層分別取了256個測點進行采光均勻度的分析，得出的結論為平頂型采光頂和坡型采光頂?shù)木鶆蚨认噍^于圓弧形采光頂?shù)囊�好，一層的采光均勻度相較于其它層來說較好，這是由于一層距離采光頂較遠，接收到陽光有限，與其它沒有采光頂?shù)奈恢媒邮盏降年柟獯笾孪嗤�。綜上所述，平頂型采光頂與坡型采光頂?shù)氖覂?nèi)光環境與圓弧形采光頂相比較好，從整體數據來看，平頂型采光頂更加適合該建筑模型。

　　《不同采光頂形式的建筑光環境模擬分析》來源：《農業與技術》，作者:金姍
