摘要：由于建筑功能的要求和建筑裝飾的需要，體育館建筑最突出的特點就是大跨度、大空間。這就要求屋蓋須采用網架、網殼等鋼結構，主體結構一般采用鋼筋混凝土結構，屋頂一般為大跨度空間網架或鋼構架，各樓層周邊布置看臺等。由此，如何實現網架結構在計算與混凝上結構連接的空間剛度模擬，如何保證主體結構的空間穩定成為了體育館建筑結構設計的關鍵問題。下面通過佛山市三水區白坭鎮白坭體育館為例，介紹設計中應注意的要點問題。
　　關鍵詞：體育館；框架結構；鋼筋混凝土；設計計算
　　1、工程概況：

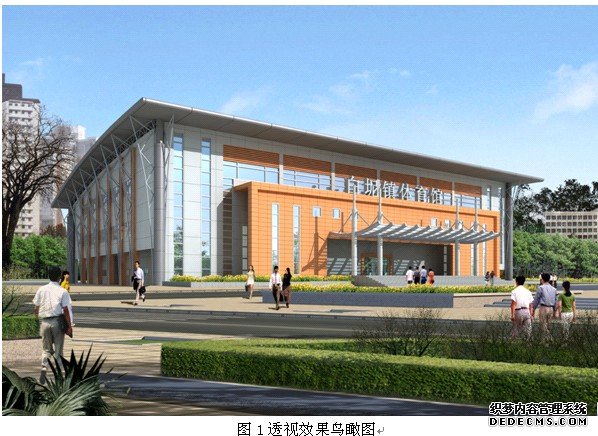

　　白坭體育館位于佛山市三水區白坭鎮白坭中心小學旁，主體為鋼筋混凝土框架結構，屋蓋為上蓋EPS夾芯隔熱板。局部辦公區為三層框架結構，球場區域采用鋼筋混凝土排架結構。建筑總面積為5841平方米，占地面積為3277平方米，建筑總高度為18.95米。建筑層數：地上三層，場館內配有乒乓球場、器材室、辦公室、四周設計觀眾席位數為1500個，室內設一個籃球場和一個276平方米的舞臺。該工程的透視效果圖如圖1所示。
　

　　2、主體結構設計
　　本工程館內除了在一、二、三層的周邊設置休息室、衛生間、排練室以及館內所必須的觀眾席位外，中間大部分為空曠場地。整個一層平面總長度為85.8×81.2m,根據平面布置特點和屋面曲面造型要求,主體采用鋼筋砼框架結構,屋面采用空間網殼結構,并將網殼的支座均勻布置于四周框架柱頂上直接傳力,避免轉換。雖然內部空間復雜、中間空曠、看臺布置要求設置大跨度斜梁與柱交接等不利要求給結構布置帶來困難,但經過多次方案優化,基本上做到平面縱橫正交、傳力明確、整體結構空間作用明確,無特別薄弱環節等特點。
　　2.1內力分析
　　2.1.1計算分析程序的選用
　　該工程為內部空曠結構,樓層的概念在這里不明確,更多的是反映出空間整體的受力特點,鑒于其布置及受力特點,采用了能比較充分地考慮該結構特點并具有樓板彈性假定及斜桿分析能力的空間有限元分析軟件SATWE進行主體混凝土框架結構的分析,屋頂采用空間網架結構分析設計程序《北京云光SFCAD2002》進行內力分析及構件驗算，并對一些局部特殊構件輔助用平面框架進行補充分析計算,基本上達到設計要求。
　　2.2結構分析：

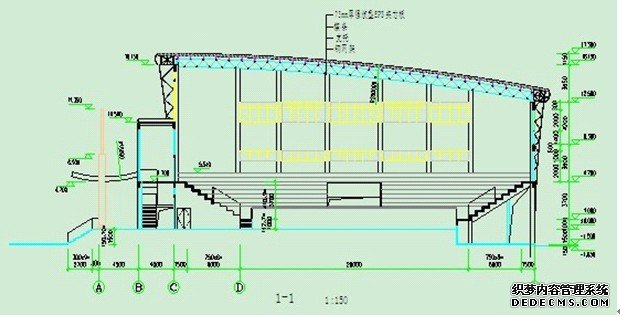

　　白坭體育館工程根據建筑平面、體型和功能的具體要求，綜合結構受力情況，其屋頂采用鋼網架結構，上蓋強波型EPS夾芯隔熱板。局部辦公區為三層框架結構，球場區域則采用鋼筋混凝土排架結構。圖2即是該工程的剖面圖。
　　圖2-剖面圖

　　2.3荷載作用及相關參數的選用
　　白坭體育館工程設計使用年限為50年,相關使用活載的取值沒有什么特殊要求,基本上按照“建筑結構荷載規范GB50009-2001”執行,設計基本風壓取值為0.5kN/m2,地面粗糙度B,風載體型系數選取時遇到一定的困難,主要是此形狀建筑物風載體形系數規范上沒有可參考的經驗系數可利用,按理應進行風洞試驗手段來確定,由于白坭鎮體育館基建投資比較緊張,最后,只好通過多方途徑收集國內一些類似形狀的建筑物的取值作為參考,以確定出一個較為合理安全的數值。根據《建筑結構荷載規范》的要求，該工程所在區域的基本風壓較小,經多次計算分析,風載作用并不非常明顯,故選取值基本上能保證結構安全。
　　3、整體結構分析
　　3.1通過整體分析求解鋼、砼連接界面各構件在各種工況組合下的內力,進行相應構件的設計,確保整體結構安全.
　　3.2通過總裝分析,揭示砼結構的彈性支承對上部鋼結構的影響,校核上部鋼結構,確保整體結構安全.特別是拉索預拉力的損失對支撐結構的變形非常敏感.
　　該工程網架承受的荷載包括:沿網架曲面均勻分布的自重和靜載q=0.5kN/㎡水平均布活載q=0.5kN/㎡基本風壓W0=0.5kN/㎡。由于拱形網架具有拱的受力特點，兩縱邊支座若為法向約束則對下部結構必然具有推力，放松法向約束后荷載作用會使支座處產生較大的水平位移.
　　3.3網架在結構計算中的處理方式
　　3.3.1如果認為網架平面剛度無窮大,則可以輸入一板厚,按樓板剛度無窮大計算；
　　3.3.2如果網架與結構通過柱頂連接,則可以設一個剛性梁,兩端與柱鉸接,樓板按開洞處理；
　　3.3.3如果網架與框架結構連接為多點弱連接(與框架梁、框架柱連接點較多,且僅通過埋件連接),則可以輸入一板厚,按彈性板理論計算。
　　3.4、彈性樓板:彈性膜是真實計算板的平面內剛度,不考慮平面外剛度;彈性板3為程序假定樓板平面內無限剛,真實計算樓板平面外剛度;彈性板6為程序真實計算樓板平面內和平面外的剛度。白坭鎮白坭體育館工程的網架整個外形呈波浪形,設計高度為2.0m,結構形式為上中下三層網殼,網格形式為正方四角錐,支撐采用中弦支撐,節點為螺栓球連接。網架在平面內剛度是非常大的,但該工程網架與框架結構連接為多點弱連接(僅通過梁頂或柱頂?shù)穆窦?a href='http://www.jinnzone.com/haja/' target='_blank'>焊接),故網架平面外剛度很小。所以在模擬網架剛度時采用了定義板厚為200mm,用彈性膜理論進行框架結構計算。
　　4、構造處理和看臺設計
　　4.1構造加強
　　該工程在看臺標高處存在明顯的薄弱部位，設計時對此處的樓板通過增加板厚，設置雙層雙向鋼筋網來加強。
　　4.2鋼筋混凝土拉梁的設置
　　為減小柱的計算長度和增強結構的剛度與整體性，在柱縱向設置了多道拉梁，截面為300mm×500mm,拉梁縱筋通長配置。
　　4.3看臺設計
　　看臺采用現澆板式齒口梁，梁寬150mm,高度由相鄰兩臺階高差而定（因建筑上看臺臺階高是由視覺高度而定的，每個臺階高度不一致），加強了的齒口梁“折板結構”，不僅整體性好，剛度大，而且自重輕、造價低，美中不足的是施工相對復雜些。
　　為了保證結構安全,我們?cè)谠O(shè)計中還采取了一些抗震措施.該工程結構平面為一近似環狀結構,要力求使建筑幾何中心與結構剛度中心靠近,以便減少地震對建筑結構產生的扭轉力矩。故特別加強了樓板的剛度和延性,各層樓板厚120mm,采用底面雙層雙向配筋；框架梁主筋采用貫通式!以加強框架的整體性;觀眾席大懸臂梁內采用6肢封閉抗扭箍筋,以加強大懸臂梁的抗扭能力;在短柱、樓梯、設備孔洞等應力集中處另采取局部加強措施.
　　5、小結
　　通過佛山市三水區白坭鎮白坭體育館工程的設計，我們可以看到,一個合理的計算模型、合適的分析方法對體育館這種體型復雜的大空間鋼筋混凝土框架主體、網架屋頂進行結構設計是非常重要的,否則上下兩種結構之間的相互作用無法準確模擬�？傊�，有結構的概念設計和方案優化,構造措施上的保證是設計成功的關鍵。
　　參考文獻
　　【1】JGJ7-91網架結構設計與施工規程；
　　【2】建設部.GB50011-2001建筑抗震設計規范[S].中國建筑工業出版社,2001.；
　　【3】GB50010-2002混凝土結構設計規范[S].2713-2679
　　【4】GB50009-2001建筑結構荷載規范；
　　
