摘 要：針對城市停車難的問題，本文提出了一種新型的懸挑板式天橋停車場的結構形式，并提出了懸挑板式天橋停車場的結構設計方案和計算方法以及應用的技術經濟比較。它的推廣應用對于緩解城市停車難的問題，必將起到重要的作用

關鍵詞：停車場;懸挑板式天橋;預應力鋼筋砼密肋空心疊合板

Abstract: In view of city parking problem, this paper presents a model of the cantilever plate flyover parking structure, and put forward the overhang plate flyover parking structure design scheme and calculation method and application of the technical and economic comparison. The popularization and application of it to relieve the city parking problem, will play an important role

Key words : parking; cantilever slab bridge; prestressed concrete hollow ribbed composite slab

0引言

為了緩解城市交通擁堵?tīng)顩r，各大城市都陸續實行了城市主干道行人道禁止停車的條例，這在一定程度上是保證了道路暢通，但同時由于主干道兩旁的停車場嚴重短缺，不僅給居住和工作在禁停道路兩旁的人員帶來交通和生活不便，也給道路兩旁的商家?guī)��?lái)不利影響。因此，在禁停令實行之后，如何盡快解決停車難多的問題已是城市建設的當務之急。

本文針對禁停令實行之后停車難的問題，提出了一種在行人道上建懸挑板式天橋停車場的設計方案，該種懸挑板式天橋停車場設計方案的關鍵是采用了一種新型的預應力大跨度帶肋空心板，不僅合理地解決了懸挑板的受力問題，而且由于預應力大跨度帶肋空心板采用工廠化生產，裝配化施工，縮短了施工工期，降低了建設成本。特別適宜于建設在公交車停車位置，即可為為乘坐公交車人員僻風擋雨，有利于提高公交網絡的運量，又不占用行人道，節約了城市用地。以長沙市為例，其市區二環以?xún)?nèi)公交站點有500多個，按每個站點設一個面積450m2的天橋停車場，每個天橋停車場停車位18個，則可新增停車位900多個，對緩解市區停車難是很有幫助的。

1、懸挑板式天橋停車場的結構設計方案

眾所周知，在人行道上建停車場，其寬度肯定是不夠的，要建的話就只有向行車道的空中發展，而目前常用的鋼筋砼懸挑結構形式多為懸挑板式天橋停車場，它不僅層高要求高，底面也不平整美觀，同時施工復雜、工期長，造價高。

本懸挑板式天橋停車場的結構設計方案如圖1所示，就是將頂板由懸臂梁式結構改為了裝配整體式的懸挑預應力密肋空心疊合板。其中預應力密肋空心疊合板的結構形式如圖2所示。

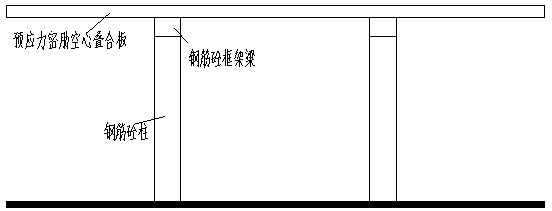

圖1 懸挑板式天橋停車場的結構形式

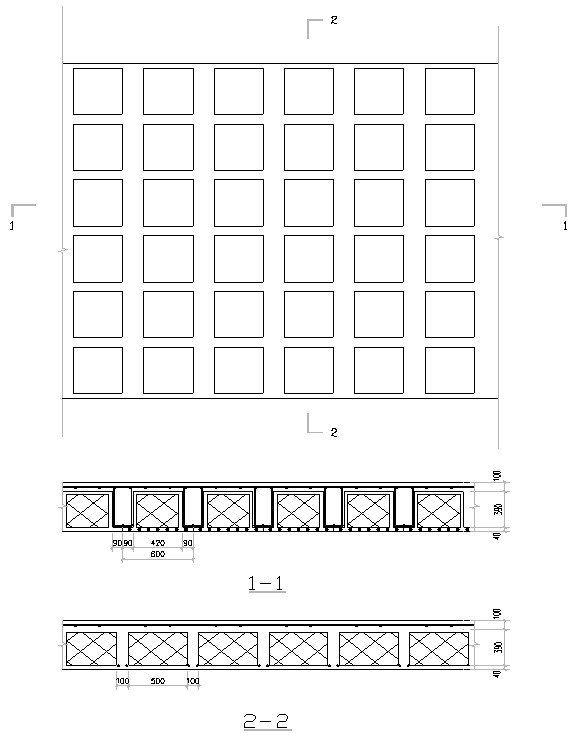

圖2 預應力密肋空心疊合板的結構形式

在圖2中的預應力密肋空心疊合板的結構組成中，關鍵是預制預應力帶肋空心板，其結構形式如圖3所示，它包括預應力鋼筋砼底板1，鋼筋砼面板2和砼縱肋3，空心盒子4嵌于底板1和縱肋2之中。底板1的兩側留有縱向翼緣6，橫向等間距的留有肋槽7。此外底板1中的鋼筋為預應力鋼筋8，面板2中的鋼筋為普通的鋼筋網9，并通過箍筋10將預應力鋼筋8和鋼筋網9連成一體。

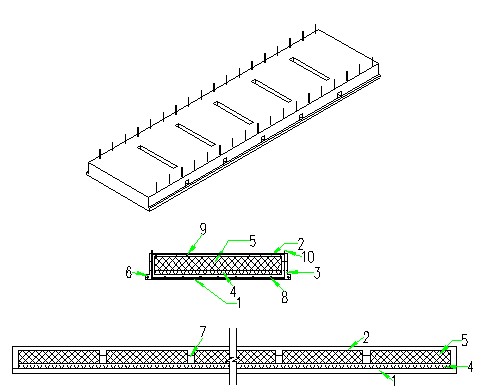

圖3先張法預應力鋼筋砼帶肋空心板結構示意圖

施工時，首先將預制的先張法預應力鋼筋砼帶肋空心板吊裝就位后，就自動成為縱、橫向肋梁和面板的模板，然后利用后澆的縱、橫向肋梁和面板混凝土與預制板疊合成為整體，構成現澆裝配整體式的鋼筋砼密肋空心疊合板。

3懸挑板式天橋停車場的結構設計

從懸挑板式天橋停車場的設計方案中可知，懸挑板以下部分的結構計算與普通鋼筋砼框架相同的，不同的是預應力帶肋空心疊合式懸挑板的結構計算。而從預應力鋼筋砼密肋空心疊合板的結構形式可以看出，由于其疊合過程是通過后澆縱、橫雙向肋梁和面板砼來完成的，且在預制板梁的每個疊合面上都預留有連接鋼筋伸入后澆砼中，因此其疊合后的整體性是沒有問題的。所以，若忽略空心填充塊的抗力作用，此二次受力構件就等同目前典型的現澆鋼筋砼空心樓板，只不過兩端是懸挑而已。但在計算時，應注意以下幾點：

(1)、正截面抗彎承載力計算時，一是公式中的h0應以疊合后整體的有效高度h0’代替，二是受壓區的砼抗壓強度設計值fcd應按預制和后澆砼強度兩者之中較低的等級確定。

(2)、斜截面承載力計算時，一是計算斜截面內砼和箍筋共同抗剪承載力設計值Vcs時，如現澆砼與預制構件的砼強度等級不同，一般取兩者較低者，但不低于預制構件的抗剪承載力設計值。二是預應力砼疊合構件不考慮預應力對抗剪承載力的有利影響。

4、懸挑板式天橋與懸挑梁式天橋的經濟比較

以圖4中面積為10×42m，跨中柱網為4×7m,兩端懸挑3m天橋停車場方案為例，取標準跨10m*7m為代表，鋼筋價格按5500元/噸，砼按350元/立方，模板平均按40元/平方，抹灰平均按20元/平方， 340mm高(后澆面板60mm厚)鋼筋砼預應力帶肋空心板按150元/m。懸挑板式天橋與懸挑梁式天橋的經濟對比結果如下表:

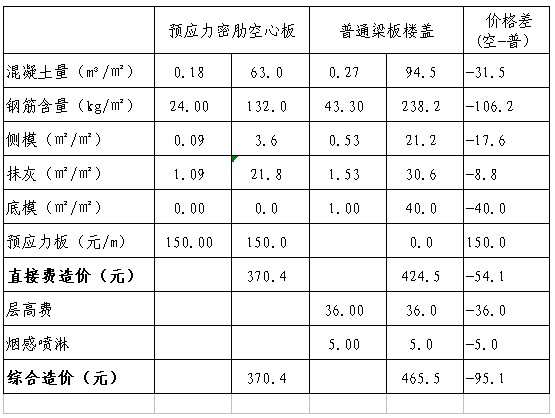

懸挑板式天橋與懸挑梁式天橋的經濟對比

因?yàn)椴捎昧祟A(yù)應力鋼筋砼密肋空心疊合保溫樓板，可以在保證使用效果的前提下降低層高30cm，其施工綜合成本可較低15元/平米。(該項節約已在綜合造價中考慮)。

5結束語

隨著城市車輛擁有量的不斷增加，解決停車難的問題已刻不容緩，本文提出的懸挑板式天橋停車場方案，不僅在技術上是可行的，在建設成本上也是明顯優于懸挑梁式天橋停車場的，同時由于本懸挑板式天橋停車場方案中的頂板采用工廠化生產，裝配式施工，簡化了施工工序，縮短了施工工期，不僅節約了施工管理成本，提前發揮投資效益，更為重要的是由于施工工期的縮短，極大的減少了施工期間對周邊的交通和居民生活的影響。所以，它的推廣應用對于緩解城市停車難的問題，必將起到重要的作用。

---
