摘 要: 本文探討了高層建筑給排水工程的特點，分析了高層建筑給排水設計中的常見問題，對給水系統，排水系統及消防設計對其組成和布置、系統設計方案運行進行了分析。

關鍵詞: 建筑;給排水;系統設計;分析

Abstract: This paper discusses the characteristics of the high-rise building water supply and drainage engineering, analyzes its common problems , the composition and arrangement of the water supply system, drainage system and the fire protection design, and the system design scheme operation.

Key words: construction; water supply and drainage; system design; analyze

中圖分類號：TU7 文獻標識碼：A 文章編號：2095-2104(2012)

在建筑設計工作中，必須明確綠色建筑的概念，堅持設計原則，熟知設計策略，不斷追求高效的綠色建筑設計，方能做好綠色建筑的設計工作，為我們提供一個和諧的綠色的人居環境，有效降低全球碳排放量，并為應對全球氣候變暖而不懈努力。建筑給排水系統作為建筑設備的重要組成部分，與人們的日常生活息息相關，在使用功能、衛生環保等方面都有較高的要求。作為建筑給排水設計者，應嚴格執行現行相關規范，不斷總結設計工作過程中的經驗教訓，在實踐中不斷地摸索，吸收新技術、新方法來完善設計，提高整體的專業水平，爭取為社會提供更多的高標準的設計成果。

1 消防設計

1.1 消防設計參數

根據建筑定性確定消防設計參數，一般高層住宅包含三種情況: 落地住宅、帶商業網點的住宅、帶車庫的住宅。落地住宅僅在設備用房設局部應用系統，局部應用系統的噴水強度規范中沒有明確規定，可通過當?shù)叵�防部門協商解決，對帶商業網點的住宅，不同地方有不同的規定，商業網點是否設噴淋系統需經當?shù)叵�防部門認可。帶車庫的住宅應比較車庫和住宅的消防用水量，選擇水量大的作為設計參數。

1.2 設備用房

設計參數確定后就可以確定設備用房的大小和位置，設備用房主要包括高位水箱間、消防泵房和消防水池。落地住宅的高位水箱為 12m3，設有噴淋系統的住宅高位水箱為 18 m3。需設穩壓設備以滿足消火栓的充實水柱。有噴淋泵的消防泵房的位置最好設在高位水箱正面投影附近，因為高位水箱和穩壓系統的出水管要接到噴淋環管上，而濕式報警閥一般集中設置，所以噴淋環管只在泵房附近敷設。在附近設置可節省一段水平管道。由于消火栓環管布置方位相對較廣，不設噴淋系統的住宅泵房的位置相對靈活一些。

1.3 消火栓系統分區

消火栓栓口的靜水壓力應不大于 1.0MPa，當大于 1.0MPa時，應采取分區給水系統。消火栓栓口水壓力大于 0.50MPa時，應采取減壓措施。按規范要求住宅可供 25 層( 按 3m 層高計算) 按消火栓出口壓力要求可供 8 層，其余都要減壓，因此消火栓分區除了滿足規范要求外，還要考慮減壓消火栓的數量。如果確定了分區，分區位置應保證使減壓消火栓設置的最少。

1.4 室內消火栓箱的設置

對于單元式住宅來說，由于平面位置限制，消火栓一般只能明設于樓梯休息平臺，安裝于此處的弊病顯而易見: 休息平臺變小，住戶通行不便，特別是搬運大件家具時，消火栓箱棱角突出，對住戶特別是小孩的人身安全構成極大的隱患。為解決以上問題，可考慮采取栓箱分設，即消火栓栓口明設，而將附屬的龍帶、水槍及箱體暗裝于休息平臺側墻處，以留出休息平臺空間。箱體尺寸建議采用 450 ×600 ×200。

1.5 屋頂十分鐘火災初期消防用水量儲存問題

住宅設計中通常的做法是將消防前期 10min 用水與生活用水并存于屋頂生活消防共用水箱中，生活出水管上設虹吸破壞口，以保證消防用水不被挪作他用。這樣可以防止消防用水因長期不用而變成死水�！督ㄖ�給水排水設計規范》( GBJ12—2000) 第 3.2.8 條規定，生活飲用水池(箱) 應與其他用水的水池( 箱) 分開，專門設置。因此，應將消防用水單獨設置消防水箱，并設專用補水泵( 由于水表管理方式的改變，不應由生活水泵向消防專用水箱中補水，這一點容易被設計人員所忽略) ，補水泵應從消防水池而非生活水中取水。為了防止消防水箱中的水長期不用水質惡化，可在消防水箱另設出水

管，供住宅綠化、道路用水。

2 給水系統

2.1 水源

應充分利用市政管道的壓力，能直接供給的都應直接供給。壓力不夠的可采用二次加壓。

2.2 分區

高層住宅的給水分區除了要滿足設計規范要求外，還應綜合考慮住宅具體情況。如果分區太多，管井太大公用面積太大，另外管井的大小還受建筑戶型的影響。分區太少對供水安全和環境產生影響，比如壓力過高容易引起滲漏、噪聲。根據住宅建筑規范 8.2.4 條規定，人戶管給水壓力不應大于0.35MPa，通常此壓力能滿足 6 層住宅的供水。文中以 30 層住宅為例說明給水分區常用的兩種形式。采用變頻供水設備分區，即每個分區都單獨采用供水設備，在每個分區內超過 6層設減壓閥。采用減壓閥分區，即高中區采用一套變頻供水設備，用減壓閥將高中區分開。第一種供水方式安全可靠，第二種方式節省一套供水設備，節省一次性投資。供水方式的選擇應根據具體工程情況而定。

3 排水系統

3.1 通氣管的設計

建筑標準要求較高的多層住宅和公共建筑、10 層及 l0 層以上的高層建筑的生活污水立管宜設專用通氣立管。對于高層住宅衛生間面積、空間都比較小，建設單位一般要求不設通氣立管。

3.2 排水立管與橫管連接

排水立管僅設伸頂通氣管時，最低排水橫支管與立管連接處距排水立管管底的垂直距離不得小于表 1 的規定。

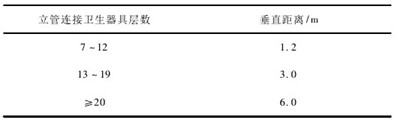

表 1 最低排水橫支管與立管連接處距排水立管管底的垂直距離

注: 當與排出管連接的立管底部放大一號管徑或橫干管與之連接的立管大一號管徑時，可將表中的垂直距離縮小一檔。

對于 19 層以下的高層住宅一層單排就可以滿足設計要求;對于 20 層以上的落地住宅一層單排，立管底部或與立管底部相連的橫干管管徑放大一號;帶 2 層商業網點的住宅應在方案期間就調整衛生間的排水立管，使其盡可能的沿剪力墻敷設，這樣排水立管就能直接落到地面以下，不需放大管徑直接排出。帶一層商業網點( 層高小于 6m) 的住宅，商業網點單排，立管底部或與立管底部相連的橫干管管徑放大一號;帶車庫的住宅同商業網點的設計。

3.3 附件和管材

排水附件應按規范要求設置，在寒冷地區應特別注意以下三點:

3.3.1 通氣管高出屋面不得小于 0. 30m 且不能小于最小積雪厚度;

3.3.2 在最冷月平均氣溫低于-13℃ 的地區，應在室內平頂或吊頂以下 0.30m 處將管徑放大一級;

3.3.3 在最冷月平均氣溫低于-13℃的地區，立管尚應在最高層離室內頂棚 0.5m處設檢查口。管材: 排水立管管材需用規范要求的管材即可，對于超過 20 層的高層住宅排水橫干管最好選用離心鑄鐵管，以保證管道的強度。

3.4 排水噪聲的解決方法

目前，排水管大都采用硬聚氯乙烯(UPVC) 排水管，其優點是排水條件好，施工方便，造價低，外形美觀，但噪聲比鑄鐵排水管大�？蓪� UPVC 管設在室外或采用 UPVC 內螺旋管，螺旋管因為內壁上凸起的螺旋形導流線，起了改善水利條件的作用，降低了流水噪聲。高層住宅建筑可采用柔性接口鑄鐵排水管或卡箍式鑄鐵排水管。柔性接口鑄鐵排水管與鑄鐵排水管相比具有承壓高、水流噪聲低、接口不易漏水、施工簡便等優點，接口采用橡膠圈密封，螺柱緊固，在內水壓下具有良好的曲撓性、伸縮性，能適應較大的軸向位移和橫向曲撓變形，密封性能良好。卡箍式鑄鐵排水管運用水平旋轉離心力鑄造技術生產的長 3m，口徑 50 ～ 200mm 的鑄鐵管，壁厚僅為 3.5～7.5mm，管材結合部分使用合成橡膠套環及鉻鋼制成的緊定套筒連接，具有伸縮性低、噪聲低、柔性抗震耐受力強、安裝簡便等優點。坐便器的噪聲同樣不能忽視，在衛生間內布置潔具時，盡量把坐便器布置在與臥室不相鄰的墻壁一側。坐便器的噪聲大小，取決于其水路設計的合理性。良好的水路設計可以最大限度的降低沖水時的噪聲，而且沖洗后不留痕跡，沒有臭味溢出。

4 結束語

近年來，雖然建筑給排水技術已日趨成熟，但也存在著許多亟待解決的問題，如節水、節能的給排水設備及附件的開發與運用;高層建筑消防技術與自動控制技術等。本文筆者結合工作實踐，探討了給排水設計中的一些經驗，以期給大家在設計、施工中提供參考。

參考文獻：

[1]吳金應.高層建筑給排水節能節水的實現[J]. 價值工程.2010( 23) .

[2]張健力，趙亞利.淺談高層建筑給排水系統[J]. 華章.2009( 17) .

---
