鋼管混凝土拱橋吊桿二次張拉索力計算
林陽子1，李旭2
摘要：本文針對鋼管混凝土拱橋，提出二次張拉施張拉力、順序的計算問題，以影響矩陣?yán)碚摓榛A(chǔ)，建立了二次張拉最優控制的數學模型，采用懲罰函數法求解，該方法計算精確、簡便、實用，是一種較為理想的計算方法。。
關鍵詞：影響矩陣法，鋼管混凝土拱橋；二次張拉；成橋索力；懲罰函數法
中圖分類號：U448．27 文獻標識碼：A

1、引言
對于采用少支架施工的柔性吊桿系桿拱橋，在吊桿張拉過程中，結構的內力和線形都在不斷地變化。即使按照設計要求調整到了初始張拉力，使其按照設計所考慮影響索力因素后成橋達到最終成橋索力，然而橋梁施工中存在著各種誤差，故成橋后實際吊桿索力并不能達到設計所要求的最終張拉力，必須通過二次張拉來實現，使得橋梁實際最終索力與設計最終索力一致，才能保證結構受力合理，運營安全。
本文以某鋼管混凝土拱橋?yàn)楣こ瘫尘�，將影響矩陣�(yán)碚撘氲降鯒U索力計算當中，采用約束最優方法[1]求解出施張拉力[2]、最優張拉順序以及張拉過程索力控制終值。結果表明，該方法具有思路清晰、應用簡單、計算精度高等優點。
2、二次張拉的影響矩陣法
已知吊桿初始索力{ }和目標索力{ }，擬定一合理的張拉順序，在吊桿二次張拉之前這一初始狀態下，分別給每一吊桿增加單位力為1的索力，計算出該單位力對結構指定物理量（包括索力、控制截面應力、控制點位移）的改變量，得出物理量的相關影響矩陣。通過影響矩陣法計算出在張拉各個階段當前索的施調量{ }，找出最優張拉順序，在保證結構最安全的情況下使得在張拉完畢之后每根索索力達到目標值。
2.1 影響矩陣法原理

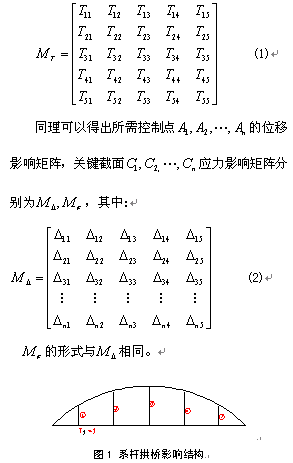

現以一座簡單的系桿拱橋?yàn)槔�。以吊桿的索力為受調向量來說明影響矩陣的構成。如圖1，當在1號吊桿增加單位索力時，吊桿1、2、3、4、5相應的索力增量為{ }（ =1,2,3,4,5）,則在號索增加單位索力時，索1、2、3、4、5相應的索力增量為{ }（ =1,2,3,4,5）。則可得出索力影響矩陣為：

圖1 系桿拱橋影響結構
2.2 二次張拉最優控制的數學模型
吊桿二次張拉過程就是為了確定一個包含張拉順序以及施張拉力大小的張拉變量序列，使得在該

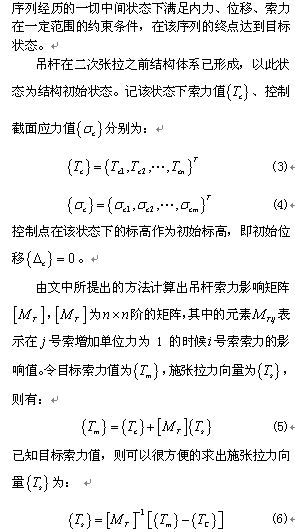

采用約束最優方法中的懲罰函數法[3]將上述單目標、多約束二次規劃問題轉化為一系列無約束問題，求解得出滿足約束條件下的最優張拉順序。
3、工程應用
3.1 工程概況
大橋主橋?yàn)榈膯卫呦鲁惺戒摴芑炷料禇U拱橋。橋跨徑100m，橋?qū)?0.5m；拱肋軸線采用拋物線，矢跨比1/5，拱頂軸線處矢高為20m；拱肋為兩個長圓形鋼管組合而成的矩形帶圓形倒角的等截面鋼管混凝土結構，內灌C40混凝土。
大橋共17對吊桿，左右對稱張拉，簡化為9組。首先由式(1)方法得出9組吊桿的索力影響矩陣，再通過施工階段驗算，得出在二期恒載鋪裝完成之后該階段的索力值作為吊桿的初始索力值。施張拉力確定之后，視其初始位移為零，初始應力為二次張拉之前截面位置應力值。由式(2)方法得出吊桿對關鍵截面上緣的應力影響矩陣、豎向位移影響矩陣、。為了驗證該計算方法的可行性，張拉之后對全部吊桿進行了索力測試。結果表明，吊桿實測成橋索力與設計成橋索力最大僅差5.4%。在規范允許范圍之內。
4、結語
本文以影響矩陣?yán)碚摓榛A(chǔ)，建立了吊桿二次張拉最優控制的數學模型，并采用約束最優方法中的懲罰函數法將單目標、多約束二次規劃問題轉化為一系列無約束問題來求解。采用該方法不僅能使全橋索力達到目標索力值，還能保證在張拉過程中內力、位移的約束條件，同時能最大限度的保證吊桿的安全系數。實踐證明，該方法是成功的，同時這種方法也可用于系桿拱橋成橋之后和運營階段的誤差調整以及斜拉橋施工過程中的索力調整。
