高善峰 王東順
摘要：首先，本文針對振沖碎石樁施工中的兩大技術難題（1、泥漿排放量大，污染環境，運輸成本較大，影響施工進度；2、施工用水量大。)提出了采用沉淀泥漿后集中外運水循環利用措施，這種措施不僅會大大減少泥漿的外運量，節約成本，同時加快了施工進度，另一方面水的循環利用也解決了施工用水的難題，具有明顯的技術效益和經濟效益。其次，本文給出了泥漿排放的總體方案，本對泥漿排放處理系統進行了整體布置。最后，本文分析了采用沉淀泥漿后集中外運水循環利用措施后，對工程所產生的經濟和環境效益，分析表明在振沖碎石樁施工中水得到了循環利用，大大減少泥漿的外運量，降低了運輸成本，在一定程度上又促進了施工進度，具有明顯的技術效益、經濟效益和環境效益。
關鍵詞：振沖碎石樁 沉淀泥漿 水循環利用
Water Recycling of Vibro Construction
GAO Shanfeng，WANG Dongshun
（YANCON Group Donghua Dikuang Construction Company, Zoucheng, 273500,China）

Abstract: First, This paper aiming at two technical problems of vibro construction( 1, mud emissions from large, polluting the environment, transportation costs higher, affecting the construction schedule; 2, the construction of water consumption) proposed utilizing the measures of focusing outward precipitation slurry, after that, water recycling, such measures not only greatly reduces the mud outside volume, costs savings, but also speeds up the construction progress, on the other hand water recycling construction also solves the problem of water, with the obvious technical and economic benefits. Secondly, the paper gives the general scheme the mud emission, and overall layouts the mud treatment system. Finally, after analysis of mud concentration by precipitation Sinotrans water recycling measures, generated by the project's economic and environmental benefits, analysis suggests that the construction of vibro replacement stone column of water has been recycled, greatly reducing the volume of mud outside the reduce the transportation costs, to a certain extent, but also facilitated the construction schedule, with the obvious technical benefits, economic and environmental benefits.
Key words: Vibro Precipitation mud Water Recycling
0 前言
振沖碎石樁是利用在地基中就地振制的碎石快速加固松軟地基的方法。它是利用起重機吊起振沖器，運用振沖器中的潛水電動機帶到偏心塊，使振沖器產生高頻振動；同時開動水泵，使高壓水通過射水泵管噴嘴噴射高壓水流沖擊孔底，在邊沖邊振的聯合作業下，將振沖器沉入預定深度并形成鉆孔；再在清孔后向孔內分批填入碎石來制作成樁[1]。樁土與原來的粘土構成復合地基，以提高其承載力、增強穩定性、減少沉降量，同時還顯著地增強其抗震性能，無論是公路、橋梁、堤壩和房屋等建筑的軟基均可采用振沖碎石樁處理成復合地基以滿足工程的使用與抗震的要求。
1 振沖碎石樁施工中存在的問題
近幾年來振沖碎石樁在高層建筑地基的加固及處理中也得到了廣泛地應用。它具有技術可靠、設備簡單、操作技術易于掌握、施工簡便快速、工期短、既不用水泥,又不用鋼材,加固后地基承載力有顯著提高等優點。適用于中、粗砂和部分細砂或粉砂土地基、特別適用于沿海地區的砂質土地基。然而，由于振沖碎石樁的成樁機理，成樁過程勢必用水量很大，當然必定會產生大量的泥漿。
振沖碎石樁施工的兩大技術難題一是泥漿排放量大、污染環境，若采取外運處理方式運輸成本較大，在一定程度上又影響施工進度；二是施工用水量大。若能采用沉淀泥漿后集中外運水循環利用的方式，將會大大減少泥漿的外運量，節約了成本同時加快了施工進度，另一方面水的循環利用也解決了施工用水的難題，具有明顯的技術效益和經濟效益。
2 泥漿排放總體方案

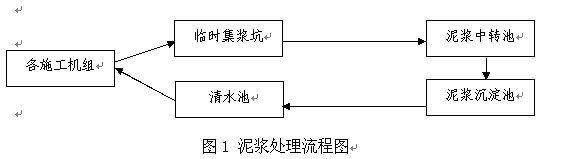

在指定的排污場地開挖作為沉淀池，在振沖樁施工現場設置臨時集漿池收集泥漿，排至泥漿中轉池（如機組距離泥漿進行沉淀較近，可不設中轉池），然后從中轉池用泥漿泵通過管道將泥漿排至泥漿沉淀池。設置兩級泥漿沉淀池，施工產生的泥漿經兩級沉淀后使用清水泵將分離出的清水抽至各施工機組，循環使用，這樣既節約資源，又能保證泥漿的處理效果，不對環境造成污染。



3 泥漿排放處理系統布置
3.1泥漿收集系統
(1)在指定地點挖好臨時集漿池。
(2)將整個施工場地劃分成若干小施工區域，每個施工區域一臺施工機組，且每個小施工區設置一個小泥漿坑，機組施工產生的泥漿通過排漿溝直接排至小泥漿坑。
(3)用泥漿泵將小泥漿坑內泥漿排至臨時集漿池。
(4)在臨時集漿池上架設大功率排漿泵與泥漿中轉池相連，設專人進行看護。
3.2泥漿中轉輸送
施工機組的泥漿通過臨時集漿池輸送至泥漿中轉池。臨時集漿池的泥漿通過3PNL型泥漿泵抽至泥漿中轉池，泥漿中轉池用3PNL泥漿泵通過管道輸送至泥漿沉淀池。

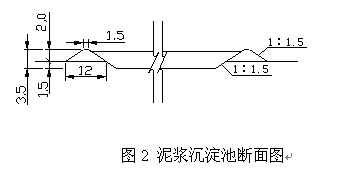

3.3泥漿沉淀池設計及開挖
泥漿沉淀池容量以能滿足以上泥漿排放量及排放強度估算量的要求，并有不小于10％的設計安全儲備量。泥漿沉淀池采用機械開挖，圍筑土堰應分層夯實。



3.4清水循環利用
泥漿沉淀池內上部清水通過沉淀池另一端部預埋ø150管自由分離至清水池，用清水泵將分離出的清水抽至施工現場供各施工機組，循環使用。為保證水的循環效果，清水池宜為砌筑而成的水池，不宜為土坑。
3.5安全防護
為保證人員和設備的安全，防止進入施工現場的人員或物體掉入集漿池或泥漿中轉池或泥漿沉淀池或清水池，在各池的周圍搭設1.5米高防護欄桿并設警示標志和燈光。設專人24hr晝夜巡視中轉池、排漿管道和泥漿池，發現管道、圍堰隱患險情及時采取補救、堵漏或加固措施，防止泥漿漫流。
4 結論
采用沉淀泥漿后集中外運水循環利用的方式，施工過程無需安排泥漿車外運泥漿，泥漿可等到施工結束后集中處理，外運成本將會大大降低。另外，泥漿集中處理，將泥漿的污染降低到了最小化，從環保的角度來看，意義也舉足輕重。沉淀泥漿后集中外運水循環利用不僅使水得到了循環利用，而且大大減少泥漿的外運量，降低了運輸成本，在一定程度上又促進了施工進度，具有明顯的技術效益和經濟效益。

參考文獻：
[1] 趙玉凡.振沖碎石樁在軟基處理中的應用, 遼寧省交通高等�？茖W(xué)校學報，2004.
