錨桿擋土墻施工技術
喬麗艷

【摘 要】：錨桿擋土墻是近些年發展起來用于加固和增強邊坡或開挖土體的復合擋土墻技術。它是由在原位土中設置細長、較為密集的鋼筋錨桿，與開挖表面構筑的鋼絲網噴射混凝土面層及被加固土體共同作用，形成土體的自穩結構。錨桿擋土墻的施工減少了大量土方開挖，避免不良地質情況下邊坡的塌方。本文通過阿爾及利亞東西高速公路M5標路基挖方段錨桿擋土墻施工總結，以便對類似施工提供參考。
主題詞：錨桿墻 鉆孔 鋼筋網 噴射混凝土
一、工程概況
阿爾及利亞東西高速公路M5標段線路經地段地勢起伏較大，挖方最大深度30m，主要分布的地質為泥灰?guī)r黏土和風化的砂巖。
二、施工工藝及方法
錨桿墻的施工工序較多，施工工藝復雜，施工過程中所使用的機械設備品種多種多樣。在施工中應合理安排，采取流水作業方式盡可能避免交叉作業，保證施工質量的同時應最大限度地發揮機械的作業效率。

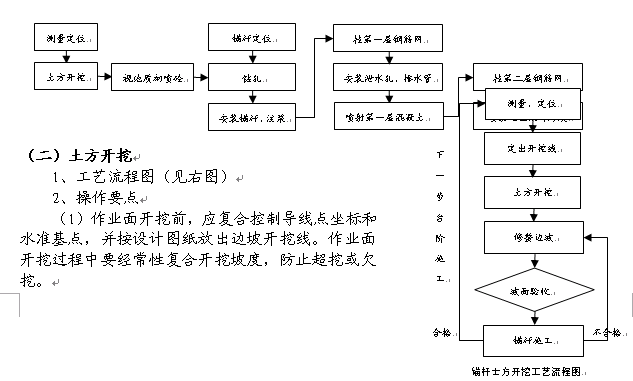

（一）總體施工工藝流程圖



（2）作業面開挖應按設計要求自上而下分段分層進行。根據土質情況確定開挖高度，一般情況每個臺階分兩次開挖，開挖高度宜為3.3～3.5m，第一次開挖施工上部兩層錨桿，第二次開挖施工底層錨桿。地質較差段落每次開挖段落長不宜大于100m。
（3）每級開挖時，嚴格控制坡比度。尤其是同一臺階邊坡上下兩次開挖，極易造成邊坡的折線形，要精確控制開挖坡面的精度。
（4）機械開挖后應輔以人工修整坡面，坡面平整度的允許偏差為±50mm，在坡面噴射混凝土支護前，應清除坡面虛土。
（5）每級開挖成型后，平臺位置、寬度及縱橫坡宜一次成型。保留給錨桿施工的工作平臺寬度不宜小于7m。
（6）如土方施工過程中發現有個別地段與設計圖紙有出入，特別是發生邊坡坍塌時，應及時與設計部門和監理溝通，確定處理方案。
（7）作業面開挖結束后，及時修筑施工便道，以方便錨桿施工。
（三）鉆孔
1、工序流程圖



2、操作要點
（1）鉆孔前，先對工作面進行初噴，噴砼厚度2～3cm。然后按設計圖紙對鉆孔孔位進行放線，一個開挖段落要同時放，采用紅色油漆進行標記。
（2）鉆孔應按順序進行。鉆機就位后，安裝鉆桿，調整鉆頭位置使其對準孔位并調整導向滑軌角度，使其符合設計及規范要求。
（3）成孔直徑符合設計要求，成孔長度應大于設計長度10cm。利用空壓機高壓風清孔，直至清除孔內全部碎屑。
（4）為避免鉆孔深度誤差，操作手在開鉆前必須檢查其用于鉆孔的鉆桿數量，鉆孔過程中要有專人對鉆孔深度進行記錄。鉆孔過程中要觀察是否出水情況并及時報告。
（四）錨桿安裝及注漿
1、工序流程圖



2、錨桿制作
（1）錨桿所使用的材料必須經過現場試驗檢驗，并得到監理的認可。
（2）錨桿應集中制作，有序存放，一般要平放在方木上或水泥平臺上，使其與地面隔離，防止生銹。
（3）錨桿的制作進度應與鉆孔和錨桿安裝進度相適應。
（4）錨桿在安裝前應對其直徑、長度及套絲情況進行檢查，符合設計要求才能安裝。
（5）如果錨桿被泥漿或其它物質污染，必須擦拭干凈。
3、錨桿安裝
（1）安裝錨桿對中支架，其距端部 0.3m，其它部位間隔 3m 。
（2）安裝注漿導管，以保證從孔底灌漿，注滿鉆孔。
（3）成孔結束后，立即采用人工安放錨桿，錨桿頭露出土體12cm，且距噴射混凝土面不小于5cm。
4、注漿
（1）注漿材料應根據設計要求確定，選用水灰比0.38-0.45的純水泥漿，按配合比設計加入減水劑。使用前檢查注漿管有無破裂和堵塞現象，牢固接口處，防止注漿過程中開裂跑漿。
（2）一次注漿：漿液經攪拌機攪拌均勻，用篩網過濾掉較大顆粒，攪拌結束后立即使用，保證漿液在初凝前用完。同時要注意注漿管的暢通。注漿采用注漿泵將漿液經壓漿管輸送至孔底，由孔底返出至孔口，待孔口溢出漿液或排氣管停止排氣時，停止注漿，注漿過程中不能中斷。注漿時要邊灌注邊拔出注漿管，注意管口應始終處于漿面以下，待漿液溢出孔口時全部拔出。拔出時注意錨桿有無被移動的情況，若被帶出需將錨桿推入孔內直至不再移出。
（3）二次補漿：為了抵消與巖石（砂巖質泥灰?guī)r，泥灰質砂巖）裂口有關的砂漿損失，于首次注漿待漿液硬化后檢查孔內漿液是否充滿，若注漿未能充滿需進行二次補漿，注漿量不得小于計算量，其充盈系數為1.1-1.3。
（4）注漿結束后將外露的錨桿部分清洗干凈，保證絲扣無污染以利于安裝錨墊板及螺母，現場實際采用PVC短管將絲扣部位罩住，待第一層混凝土噴射結束后取下。
（五）安裝鋼筋網、泄水管及噴射混凝土施工
1、工序流程圖



2、安裝鋼筋網片
⑴在噴射混凝土前，面層內的鋼筋網片牢固固定在邊坡壁上并符合規定的保護層厚度的要求。鋼筋網片可用插入土中的鋼筋固定，在混凝土噴射時應不出現移動。每步臺階鋼筋網片綁扎完成噴射混凝土?xí)r，要將底部用土掩埋30cm高，用于下一步鋼筋搭接或與水溝相連。
⑵鋼筋網片為焊接鋼筋網，內層網格10*10cm，外層15*15cm；鋼筋網鋪設時每邊的搭接長度不小于兩個網格的邊長且200mm。內外層鋼筋片應錯開搭接位置。
⑶錨桿處按圖紙要求分別在縱、橫方向布置2根Φ10船形鋼筋。兩層鋼筋網片之間綁扎架立鋼筋，間距2m。
⑷第一層鋼筋網片噴射混凝土施工結束后，安裝錨墊板要與錨桿垂直，并與已噴射混凝土緊貼，然后安裝螺母并擰緊，錨桿頭露出螺母不少于1cm。
⑸鋼筋保護層厚度不小于3cm。
3、安裝泄水孔和排水管
（1）材料：泄水孔、排水管均采用Φ40/50PVC管。
（2）泄水孔用鋼筋固定在坡面上，與圖接觸部位按詳圖施工，泄水管坡度2%~7%。噴射混凝土施工期間用塑料或其它材料要將外口包裹，防止噴入混凝土堵塞泄水管。
（3）排水管：每個臺階底層錨桿處設置10m長帶空PVC排水管，水平間距6m。排水管鉆孔100~150mm，孔口向下傾斜，坡度3º~5º 。排水管用砂和土工布纏裹，噴射混凝土期間要將外露口臨時堵塞。
（4）每層臺階噴射混凝土結束后，要將泄水孔、排水管管口臨時保護材料及時清除，并將長出的PVC管與坡面鋸齊。
4、噴射混凝土
（1）噴射混凝土是利用壓縮空氣或其他動力，將按一定配比拌制的混凝土混合物沿管路輸送至噴頭處，以較高速度垂直噴射于受噴面上，依賴噴射過程中水泥與骨料的連續撞擊、壓密而形成的一種混凝土。
（2）噴射混凝土的配合比符合試驗室要求。
（3）噴射混凝土前，應對機械設備、風、水和電路進行全面檢查及試運轉。
（4）噴射混凝土的噴射順序應自下而上，噴頭與受噴面距離宜控制在0.5～1.5m 范圍內，射流方向垂直指向噴射面，但在鋼筋部位應先噴填鋼筋一方后再側向噴填鋼筋的另一方，防止鋼筋背面出現空隙；為保證噴射混凝土厚度達到規定值，可在邊壁上垂直插入短的鋼筋段作為標志。
（5）噴射混凝土?xí)r按配比加入速凝劑；在噴射混凝土初凝2h 后方可進行下一道工序，此后應連續噴水養護5-7d。
（6）大風天停止噴射混凝土施工，防止風吹落水泥漿，表面形成魚鱗狀，影響混凝土強度。
三、錨桿墻監測
施工監測為錨桿墻施工過程中的一個重要內容。錨桿監控主要是包括支護位移、沉降的測量；地表開裂狀態(位置、裂寬)的觀察；邊坡滲、漏水情況。工程建筑物必然要經過設計、施工和運營幾個階段，相對于這幾個階段，錨桿墻的監測可分為施工階段的監測和運營階段的監測。監測周期、頻率均由設計部門根據監測結果制定。
四、質量標準
（一）測量定位
1、根據施工圖和土方工程負責人的指令分階段實施；
2、測量檢驗定位情況 （x， y， z 允許誤差 + / - 2 cm) ;
3、邊坡坡度5 m測量檢驗一次 (允許誤差 1%)。
（二）土方開挖
1、平臺標高，每個區域采用測量檢驗（允許誤差 +/- 10 cm) ；
2、邊坡坡度 (直尺和 角度水平尺 – 2%) ;
3、坡面平整度 (每米 < 5 cm) ;
4、-線性誤差 (5cm，采用3 m尺或測量檢驗)。
（三）鉆孔
1、定位 :
（1）按施工圖確認鉆孔位置；
（2）按圖紙和規程確認鉆桿方位（允許誤差 + / - 1%) ;
（3）用角度水平尺檢測鉆桿傾斜度 (+/- 1°) ;
（4）目測進鉆位置(+/- 2 cm)。
2、成孔
（1）按照圖紙和清單檢查鉆具直徑；
（2）連續檢查鉆進情況 ；
（3）地基性質和深度與鉆桿長度一致；
（4）最終深度必須等于或大于理論深度；
（5）按圖紙確認錨桿；
（四）錨桿安裝及注漿
1、錨桿安裝
（1）鋼筋頂部超出量12cm；
（2）采用墊塊對鋼筋頂部進行對中 （+/- 2 cm）。
2、注漿
（1）水泥漿配合比：符合試驗室要求，水泥漿28天強度符合設計要求；
（2）注漿飽滿；
（3）錨桿灌漿要嚴格控制水泥漿、水泥砂漿配合比，做到攪拌均勻，并使灌漿設備和管路處于良好的工作狀態。同一根錨桿注漿要保證儲漿量大于計算值，一次注漿不得中斷；
（4）鉆孔填充和灌漿量，目檢；
（5）鉆孔頂部灌漿填充；
（五）安放鋼筋網片
1、根據材料清單做好每批鋼筋的標識；
2、焊接鋼筋網搭接 > 20 cm 及兩個網格；
3、安放保護層墊塊 (5 cm)；
4、鋼筋必須正確固定，以保證其剛性。
（六）噴射混凝土
1、每個板塊的厚度標記 ，厚度不小于設計;
2、混凝土試配(在試驗室進行) ；
3、按工藝規定，將基層灑水濕潤；
4、噴槍到基層的距離（0.5 < d < 1.5 m） ；
5、噴射混凝土護面的斜度或垂直度（采用直尺 +水平尺檢查 +/- 1%°） ；
6、按圖紙檢驗不同板塊間的線性誤差；
7、用于7天試驗的鉆芯取樣（3個 / 80 m3）；
8、用于28天抗壓試驗的鉆芯取樣（3個 / 80 m3）。
（七）泄水孔和排水管安裝
1、制作、安裝符合設計要求；
2、泄水孔不得堵塞；
3、同一排管口在一條線上。

結束語：錨桿施工制約著路基施工，因此在保證質量的前提下要求各工序施工緊密聯系，形成流水作業，形成一段噴護完成一段，避免塌方造成對工期的影響。錨桿施工工序多，程序繁瑣，在施工過程中要把握住控制點，保證錨桿施工質量。
