雙排鋼板樁圍堰板樁墻位移計算方法探討

發布時間： 1

雙排鋼板樁圍堰板樁墻位移計算方法探討
馬金寶1 田鵬2 楊奕健2

摘要：雙排鋼板樁結構出現在近年來的圍堰工程中，并且取得了很大的成功，但實際上其設計計算的理論遠遠落后于應用。在設計中，對于板樁墻位移計算，目前沒有很成熟的計算方法。本文結合雙排鋼板樁模型試驗，闡述目前雙排鋼板樁圍堰設計中板樁墻位移常用的近似計算方法，并將其計算結果與模型試驗實測結果進行對比分析，并簡單探討了這些方法在各種情況下的適用性，為以后雙排鋼板樁圍堰的設計提供參考。
關鍵詞：雙排鋼板樁；位移；m法；重力式結構
中圖分類號：TU4
1 引言
雙排鋼板樁圍堰結構經常出現在近年來國內外船塢建造工程中，許多項目已取得了很好的效果。雙排鋼板樁圍堰和單排鋼板樁圍堰相比，具有剛度大，成本低，施工簡便，對場地要求較低等的優點[1]。該結構形式雖然應用較多，但結構設計至今仍沒有成熟的計算理論，設計時通常采用單排樁的計算理論或重力式結構計算理論，并輔以工程經驗，因此對該結構的可靠性分析存在較大的經驗性和局限性。本文利用模型試驗實測數據和計算結果進行比較，對現有計算方法進行探討。
2 常用計算方法
2.1 采用單排樁計算理論
將開挖側板樁視為板樁墻，另一側板樁視為板樁墻的錨碇板樁，中間用拉桿連接，采用極限地基反力法或彈性地基反力法（如m法）對兩排板樁位移進行計算。
2.1.1 極限地基反力法（極限平衡法）
極限地基反力法事先假定土處于極限狀態時地基反力的分布形狀，根據作用在樁上的外力及樁的平衡條件來求樁的橫向抗力，適用于入土較淺的剛性樁。按假設土壓力分布規律分為：1）土壓力按二次曲線分布的方法；2）土壓力按直線分布的方法；3）土壓力為任意分布的方法[2]。
2.1.2 彈性地基反力法（彈性地基梁法）
彈性地基反力法假定土為彈性體，認為樁身任一點的土抗力與該點的橫向位移成比例。具體的解法分為三種：1）先利用數學方法求解樁受荷后的彈性撓曲微分方程，再根據力平衡條件求得樁的內力及位移，如m法；2）將樁分為有限段，用差分式近似代替樁的彈性撓曲微分方程中的各階導數，即有限差分法；3）將彈性樁分為有限個單元的離散體，根據力平衡和位移協調條件，解得樁各部分的內力和位移，即有限元法[3]。
2.2 采用重力式結構計算理論
在平行雙排鋼板樁圍堰設計中，主要設計圍堰寬度、板樁入土深度及板樁截面厚度。在設計中，兩排板樁之間的土體重力及板樁入土段的被動土壓力提供墻體的抗滑力和抗傾覆力矩[4]。也就是說，把兩排板樁及它們之間的土體視為整體重力式檔墻。位移使用“剛性攔土墩”法計算[5]，重力式擋墻的剛度無限大時，在墻后土壓力的作用下，墻體將產生平移和轉動，先計算出開挖面的水平位移及轉角，然后推算出整個墻體的水平位移。
3 模型試驗簡介
雙排鋼板樁圍堰結構受力分析的關鍵是正確掌握樁—土的相互作用機理。為了避免模型試驗實測成果失真，實施方案要最大限度符合工程實際受力狀況。模型土采用均質海砂，室內土工試驗測得海砂內摩擦角φ=31°，重度γ=18kN/m3；板樁采用鋼板制作成與原型板樁相似斷面形狀。

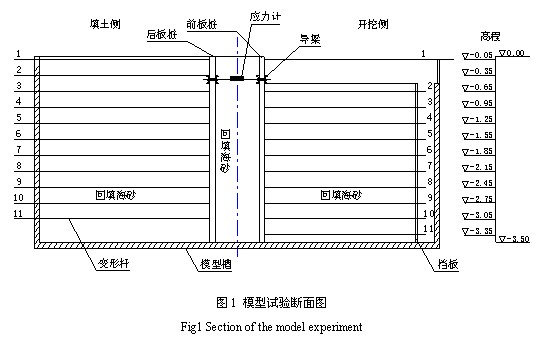

如圖1所示，模型試驗中在斷面測點上安裝變形桿測定板樁的位移。模型試驗采用逐層開挖板樁一側的土層來模擬現場基坑開挖過程。每次開挖土層厚度為50cm，在開挖前測試各項指標，在開挖后，待土體變形穩定后再次測試各項指標，然后再進行下一層開挖。當開挖至板樁墻前后土體高差為2.5m時，根據目測土體有可能失穩，故不再繼續開挖，至此試驗結束。

4 計算結果與試驗結果比較

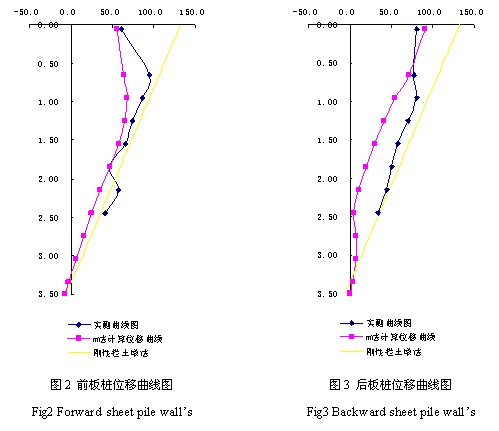

1）參照單排鋼板樁計算理論，把前板樁視為單錨板樁，開挖面以上位移按懸臂梁計算，開挖面以下位移用m法計算；把后板樁看作錨碇板樁，采用m法計算[6]。取板樁產生最大位移的工況（板樁墻前后土體高差2.5m）進行計算位移和實測位移比較。對于前板樁，如圖2所示，計算最大位移為68.0mm，位于深度0.95m處，樁尖附近出現微小的反向位移；實測最大位移達95.0mm，位于深度0.65m處，由于試驗的原因，在高差2.5m時前板樁底部位移無法測量�？傮w而言，m法計算前板樁得到位移曲線與實測位移曲線形狀相似，但位移值偏小，產生最大位移的點也不相同，但板樁中部深度1.0m至2.0m范圍內計算值與測量值比較接近。對于后板樁，計算最大位移90.0mm，位于樁頂；實測最大位移值80.5mm，樁頂及深度1.0m處�？傮w看來，m法計算得到后板樁位移曲線與實測位移曲線偏差較大，這個偏差在深度大于0.75m時尤其明顯。

單排樁的計算理論認為后板樁的幾乎不動，對前板樁起錨碇作用，從實測位移看來，這與實際情況相差較大。事實上，由于前后板樁間距較小，后板樁在前板樁墻后土體的主動破裂面之內，后板樁產生位移后影響了兩排樁之間的土體對板樁的作用，使得后板樁不能有效錨碇前板樁，致使前板樁產生較大的位移。
2）“剛性攔土墩”法把兩排鋼板樁及它們之間的土體視為整體重力式擋墻。在墻后及墻前土壓力共同作用下，計算得到最大位移132.0mm，均大于兩排樁的實測位移最大值。但從出現最大實測位移的深度開始，隨深度增加，計算位移值越接近實測位移。
重力式理論不考慮兩排樁之間的土體與板樁的相互作用，認為整個結構是剛性的，兩排板樁有相同的位移，但實際上，結構的剛度并不是無限大的，而且兩排樁之間的土體對后板樁的變形有阻礙作用，后板樁的位移會小于前板樁的位移。此外，按重力式擋墻計算理論得到位移最大值出現在墻頂，但由于拉桿的存在，前板樁拉桿附近位移應較小，后板樁拉桿附近位移應較大，從實測位移曲線中可以發現這一點。
5 結論
從前面的分析可知，不管是采用單排樁計算理論還是重力式結構理論，各有利弊。采用單排樁計算理論，前板樁的計算位移曲線雖然形狀與實測位移曲線類似，但位移值卻偏��；對于后板樁這個理論并不適用。采用重力式結構理論，后板樁的計算最大位移值和實測最大位移值比較接近，但計算位移曲線與實測位移曲線的形狀不太一致；前板樁的計算位移曲線與實測位移曲線形狀相差較大，位移值也偏小。明確兩排板樁及其之間土體的相互作用關系是板樁墻位移計算的關鍵。
當兩排樁間距較小時，兩排樁之間的土體并沒有對結構穩定起太大的作用，結構的工作性狀更接近于懸臂樁，位移計算采用懸臂樁的計算理論較為合適；兩排樁間距加大，它們之間有較寬的土體，這些土體自重對結構起穩定作用，此時結構的工作性狀接近重力式結構，但樁畢竟不是剛性墻，所以整個結構與真正的重力式結構相比，有較明顯的柔性，但位移計算仍可用重力式理論進行近似計算；兩排樁的間距進一步加大，內排樁前面的土體變形對外排樁產生的影響不大，此時后排樁完全可以看作前排樁的錨碇樁，結構的工作性狀接近單錨樁的工作性狀，位移計算可用單錨樁理論進行計算。
當兩排板樁的距離介于三種情況之間時，樁間土體與樁相互作用很復雜，難以從一個模型試驗得到明確的答案，它們之間的相互作用關系需要進一步研究。
參考文獻
程知言, 裘慰倫, 張可能, 等. 雙排樁支護結構設計計算方法探討[J]. 地質與勘探, 2001, 3, 37(2): 88-90.
楊克己等編著. 實用樁基工程[M]. 北京: 人民交通出版社，2004.10.
陳忠漢, 程麗萍編著. 深基坑工程[M] . 北京: 機械工業出版社，1999.10.
劉鐵英, 張志濱譯. 平行雙板樁圍堰的設計[J]. 水運工程, 1979, 09: 28-32.
龔曉南, 高有潮. 深基坑工程設計施工手冊[M]. 北京:中國建筑出版社,1998.
JTJ 292-98. 板樁碼頭設計與施工規范[S].北京:中華人民共和國交通部，1998.
