窗式自然通風器在火車站站房通風工程中的應用
高添順
摘要：本文介紹了自然通風器的工作原理、特點及在火車站站房通風工程中的應用
關鍵詞：自然通風 自然通風器 火車站
1前言
空調技術的產生和發展，人們可以一定程度上主動地控制自己的居住環境；隨著空調的大量使用，使人們漸漸淡化了對自然通風的使用和重視。近年來，很多大型建筑為了追求視覺效果和建筑立面風格，外窗的可開啟率有逐漸下降的趨勢，有的外窗甚至完全封閉，這種情況下，人們?yōu)榱藵M足舒適性的要求，只能大量使用空調設施；據統計在夏季用電高峰時期，空調用電負荷高達城鎮總體用電負荷的 40%左右。



自然通風最大的特點是不消耗動力或消耗很少的動力，因而其首要優點是節能，并且占地面積小、投資少，運行費用低，其次是可以引入充足的新鮮空氣保證室內的空氣品質。合理的自然通風在降低公共建筑運行能耗，提高建筑內空氣品質方面，起到至關重要的作用。公共建筑人員密集，室內熱源較大，呼吸產生的二氧化碳等濃度較高，建筑室內空氣流動，特別是自然、新鮮空氣的流動，是保證建筑室內空氣質量符合國家有關標準的關鍵。在這樣的背景下，把自然通風技術重新引回建筑的通風設計當中，特別是大型公共建筑的通風設計中，有著重要的意義。



隨著我國加大在鐵路建設方面的投資，按照國務院批準實施的《中長期鐵路網規劃》和《鐵路“十一五”規劃》 ，“十一五”期間，中國將建設新線 1.7 萬公里；同時，將新建和改造 548 座鐵路旅客車站。火車站人員的高度集中，而且流動性大，公共衛生尤其重要；火車站利用自然通風實現室內環境的調節和保持室內公共衛生以及節能減排有著重要的意義。
2.自然通風器的原理、特點和使用條件
2.1自然通風器的工作原理
自然通風器是附加在門窗或幕墻用于通風位置上的裝置，其作用是替代傳統的開窗通風方式進行空氣交換。在不用打開窗戶的情況下通風換氣，讓室內的空氣持續不斷地循環，從而保證了室內空氣的流通。與開窗通風相比，能降低室內熱能損失，因不用動力（電動）驅控，即有節能優點；由于產品的科學設計結構和使用高質量的制作材料，不需要售后維修，與門窗同壽命；因不用打開窗戶通風，所以保證了門窗使用的安全，又提高了整個建筑外觀的美觀。
自然通風器是根據自然環境造成的局部氣壓差和氣體的擴散原理而產生空氣交換的一種換氣方式，其通風原理同自然通風。
通常意義上的自然通風指的是通過有目的的開口，產生空氣流動。這種流動直接受建筑外表面的壓力分布和不同開口特點的影響。壓力分布是動力，而各開口的特點則決定了流動阻力。就自然通風而言，建筑物內空氣運動主要有兩個原因：風壓以及室內外空氣密度差。這兩種因素可以單獨起作用，也可以共同起作用。
如果風在通道上遇到了障礙物，就會產生能量的轉換。動壓力轉變?yōu)殪o壓力，迎風面上產生正壓(約為風速動壓力的0.5-0.8倍)，背風面上產生負壓(約為風速動壓力的0.3—0.4倍)。由于經過建筑物而出現的壓力差促使空氣從迎風面的窗縫和其他空隙流入室內，而室內空氣則從背風面孔口排出，就形成了全面換氣的風壓自然通風，如圖1示。某一建筑物周?chē)�風壓與該建筑的幾何形狀、建筑相對于風向的方位、風速和建筑周?chē)�的自然地形有關。



熱壓是室內外空氣的溫度差引起的。由于溫度差的存在，室內外密度差產生，沿著建筑物墻面的垂直方向出現壓力梯度。如果室內溫度高于室外，建筑物的上部將會有較高的壓力，而下部存在較低的壓力。當這些位置存在孔口時，空氣通過較低的開口進入，從上部流出，如圖2示。如果，室內溫度低于室外溫度，氣流方向相反。熱壓的大小取決于兩個開口處的高度差和室內外的空氣密度差。
在實際建筑中的自然通風是風壓和熱壓共同作用的結果，只是各自的作用有強有弱。由于風壓受到天氣、室外風向、建筑物形狀、周?chē)�環境等因素的影響，風壓與熱壓共同作用時并不是簡單的線性疊加。
2.2自然通風器的特點
自然通風器（自然通風器通常有窗式和屋頂式，本文著重介紹窗式自然通風器，下文中“自然通風器”均指窗式自然通風器）由于不需要機械動力驅動，僅依靠室內外溫差、風壓等產生空氣的壓差實現通風，故可以實現完全意義上的能源節省。
自然通風器的工作原理使得其安裝位置靈活，可安裝于建筑物外圍護結構（門窗、幕墻）上或墻體與門窗之間，可裝在任何窗型和位置上，可以在窗框上，也可以在窗扇上，還可以作為窗臺的一部分裝在整個窗檻的下部；可以水平裝，可以垂直裝；可以裝在玻璃的上部，也可以裝在玻璃的下部。
自然通風器主要衡量技術指標有：外形尺寸、玻璃高度減少、可配玻厚度、開啟面積、通風量、隔熱量、消音量、清洗方式、開啟方式、安全性等。
在選用自然通風器時，無論在安裝、結構設計、材料選用等方面都應充分考慮到不同的使用環境，保證其安全性，可靠性。
2.3自然通風器的使用限制性條件
自然通風器依靠室內外溫差、風壓等產生空氣的壓差實現通風，故其應用受環境的限制。
2.3.1室內得熱量的限制
當無風壓時，應用自然通風的前提是室內外空氣存在溫差。對于一般的依靠空調系統降溫的建筑而言，應用自然通風系統可以在適當時間降低空調運行負荷，典型的如空調系統在過渡季節的全新風運行。對于完全依靠自然通風系統進行降溫的建筑，其使用效果則取決于很多因素，建筑的得熱量是其中的一個重要因素，得熱量越大，通過降溫達到室內舒適要求的可能性越小�，F(xiàn)在的研究結果表明，完全依靠自然通風降溫的建筑，其室內的得熱量最好不要超過40W/m2。
2.3.2建筑環境的要求
應用自然通風降溫措施后，建筑室內環境在很大程度上依靠室外環境進行調節，除了空氣的溫、濕度參數外，室內的空氣品質和噪音控制也將被室外環境所影響。同時，自然通風進風口的室外空氣質量應該滿足有關衛生要求，這就間接限制了自然通風器的安裝位置。
2.3.3建筑條件的限制
應用自然通風的建筑，在建筑設計上應該參考以上兩點要求，充分發揮自然通風的優勢。此外，建筑物的空間結構布局與組合形式以及其周?chē)�環境等對自然通風均有較大影響。建筑物的地理位置及朝向?qū)τ谌绾我�入季風以及決定理想的室內通風環境非常重要。在設計中應選址在有利的外部風環境中，使房間的縱軸垂直于夏季主導風向，設置中庭等盡可能組織“穿堂風”、利用“煙囪效應”等以獲得良好的通風效果。建筑高度對自然通風也有很大的影響，高低建筑物交錯地排列也有利于自然通風。建筑物的正壓區和負壓區都會延伸一段距離，其大小和建筑物的高度形狀有關，在此距離內其他建筑的通風會受到影響。
2.3.4室外空氣濕度的影響
應用自然通風對降低室內空氣溫度效果明顯，但對調節或控制室內空氣的濕度，效果甚微。因此，自然通風措施一般不能在非常潮濕的地區使用。
3工程實例
下面以北方某火車站站房為例，介紹窗式自然通風器在上述大型公共建筑通風工程中的應用。
3.1建筑所在地環境、氣候、位置
該火車站所在地屬溫帶亞干旱氣候，氣候冬季溫暖，夏季涼爽，有穩定的炎熱期，最熱7月，平均溫度在22℃～23℃。全年主導風向及頻率為C/E 22%/17%，夏季平均風速2.5m/s。車站地處開闊地帶，周邊無大型建筑，不存在對建筑風向和風速、采光和噪音等產生影響的障礙物。為了充分利用風壓作用，自然通風系統的進風口應該面對建筑周?chē)�的主�?dǎo)風向。同時建筑的朝向還涉及減少得熱措施的選擇。但該車站受線路及城市規劃布局影響，南北朝向布置，建筑門窗等未面對地區主導風向。
3.2建筑物內部布局
建筑的寬度直接影響自然通風的形式和效果，室內分隔的形式直接影響通風氣流的組織和通風量。自然通風系統進風側外墻的窗墻比應該兼顧自然采光和日射得熱的控制，一般為30%-50%。通常，建筑寬度不超過10米的建筑可以使用單側通風方法；寬度不超過15米的建筑可以使用雙側通風方法；否則，將需要其它輔助措施，例如煙囪結構或機械通風與自然通風的混合模式等。

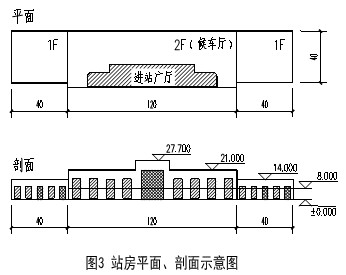

該火車站平面及剖面示意圖如圖3示；剖面圖中陰影部分為門、窗（外窗為玻璃幕，裙房每幅幕墻面積3.9*8.5m，候車廳為6*14.4m），門窗上均設有自然通風器，窗墻比約36%。該建筑候車大廳內設有候車前廳（中庭），有助于利用室內熱負荷形成的熱壓，有效組織和加強自然通風。
3.3自然通風幕墻功能構造：

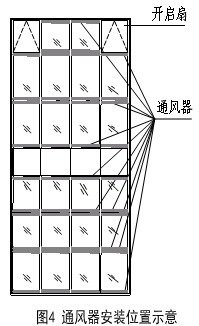

該車站外窗為幕墻，幕墻玻璃板頂?shù)拙�安裝嵌入式通風器，通風器長度與幕墻等寬，如圖4示。通風方式為自然通風方式。
玻璃配置：幕墻見光玻璃采用8+12A+6+0.76pvb+6mmLow-e鋼化中空玻璃，對整體幕墻隔熱、能源效益和隔聲方面有了很大提高。
3.4通風器選用
嵌入式通風器可實現連續通風，無噪音，并可按需要控制通風量，有防蟲防塵功能，無需動力，開閉方式可手動控制或電動控制。



由伯努利方程可知，在風壓或者熱壓的作用下，建筑物外墻上兩側存在壓力差ΔP，當在外表面上開口，就會有空氣流過開口。
ΔP=ξU2ρ/2
式中：ΔP—開口兩側的全壓差，Pa；
U —空氣流過開口時的流速，m/s；
ρ—空氣的密度，kg/m3；
ξ—開口的局部阻力系數，無量綱。
設定按人均新風量≥20m3/h/人，人均新風量=20m3/h/人。自然通風幕墻在2帕的風壓下空氣流量可達50m3/m/h，以一幅6mx14.4m的幕墻為主例，通風器長度72m,通風量可達3600m3/m/h，可很好的滿足風量要求。
4.結束語
本文介紹了建筑中自然通風技術的作用原理，指出了自然通風的經濟效益和環境效益。但在實際工程中，建筑所在位置通常無法滿足文中所述條件要求，特別是自然通風環境噪音水平和空氣污染物濃度的控制要求，更是成為自然通風技術應用的主要障礙。所以采用自然通風技術的建筑設計前提應該是如何在現有的城市環境條件下，營造良好的應用環境。本文給出實例說明自然通風這項傳統的技術要與建筑所處地域的自然地理氣候特征相適應，目的在于倡導在地域建筑尤其是火車站等大型公共建筑的設計中對自然通風傳統技術的重視。

參考文獻
[1]張曉瑞 自然通風在建筑設計中的探析 四川建筑 2009.6
[2]郝永全 吳建偉 談建筑中自然通風技術的作用原理 應用能源技術 2010.7
