淺析鉆孔灌注樁施工要點及質量控制
許 翔
摘要：鉆孔灌注樁的施工大部分是在水下進行的，其施工過程無法觀察，成樁后也不能進行開挖驗收。施工中任何一個環節出現問題，都將直接影響到整個工程的質量和進度，甚至給投資者造成巨大的經濟損失和不良的社會影響，本文結合具體工程實例，詳細介紹鉆孔灌注樁施工工藝與方法，并就鉆孔灌注過程中出現的質量問題提出具體的處理措施，為鉆
孔灌注樁施工提供技術參考。
關鍵詞：鉆孔灌注樁；施工質量；質量控制
引言
樁基礎是當?shù)鼗鶞\層土質不良，淺基礎無法滿足結構物對地基強度、變形和穩定性方面的要求時所采用的一種深基礎形式。它具有能避免或減少水下工程、簡化施工設備和技術要求、加快施工速度并改善勞動條件等特點。本文結合工程具體實例，對鉆孔灌注樁施工質量控制進行探討。
1 工程概述
三亞市紅沙海岸住宅小區項目1#、2#、3#樓基礎采用鉆孔灌注樁，共計399根，其中ф1000mm樁長18.5m的169根，ф800mm樁長18.5m的230根。本工程砼為商品混凝土，要求原料宜選用卵石、石子含泥量小于2%，以提高砼的流動性，防止堵管。樁基設計等級為甲級，樁基持力層選在碎石土層（粉質黏土），樁端全截面嵌入持力層深度Z不小于2.0m，樁端承載力極限標準值征值 qpk=3000kpa(1500kpa)，樁縱向主鋼筋及部分箍筋采用HRB335級鋼筋,部分箍筋采用HPB235級鋼筋，樁身混凝土等級為C35P6，主筋凈保護層厚度50mm，樁主筋、箍筋均采用綁扎搭接。設計樁長為18m，要求超灌0.5m以上，為了使砼具有良好的保水性和流動性，坍落度應控制在180～220mm之間，砼灌注距樁頂約5米處時，坍落度控制在180～200mm，以確保樁頂浮漿不會過高。本工程成孔不深，本地氣溫高，導管直徑取250mm。
2 工程地質條件
場地表層為素填土 (Q4ml)，下部地層為第四系全新統海相沉積層（Q4m）和第四系坡洪積層（Qdl+pl）。依據地基土巖性結構與沉積新老的關系，該部分場地分為以下主要地質層及亞層：
第①層素填土（Q4ml）：灰黃色、黃褐色，稍濕，松散狀，主要成份為碎石土；第②層含珊瑚碎屑粉砂(Q4m)：深灰、灰黑、灰褐等色，局部褐黃、灰黃色，飽和，松散狀，顆粒成分為石英質；第②1層含珊瑚碎屑淤泥質粘土(Q4m)：深灰、灰黑、灰褐等色；第③層粉質粘土（Q4m）：灰黃色、黃褐色、淺灰色；第④層碎石土（Qdl+pl）：上部紅褐色、黃褐色，下部黃褐色、灰黃色、夾灰白色，為山前坡洪積土，其中地塊一北部2#、3#樓含孤石較多，該層碎石分布很不均勻，局部上部含量較少，粉質粘土充填；第⑤層粉質粘土（Qel）：黃褐色、淺黃色、灰白色，該層主要分布于地塊一北部的2#樓場地，頂板埋深20.00～27.50m，層頂標高－21.10～－11.11m，厚度1.40～27.80m，平均厚度7.52m，分布很不均勻；第⑥層強風化砂礫巖（O2）：淺黃、灰白色，風化強烈，局部粉質粘土狀，該層僅在1#樓場地有分布，層頂埋深25.00～27.50m，層頂標高－21.43～－18.19m，層厚1.20～2.00m，平均厚度1.55m；第⑦層中風化砂礫巖（O2）：淺灰色、灰白色，粗粒結構，塊狀構造，巖質較硬，裂隙較發育，巖體較破碎，巖芯多呈塊狀；第⑦1層中風化硅質灰?guī)r（O2）：淺灰色、灰白色，隱晶質結構，塊狀構造，巖質堅硬，巖體基本質量等級為Ⅲ級，局部溶蝕現象明顯，個別有溶洞，該層僅揭露于2#樓東部和3#樓西部地段，層頂埋深27.00～29.70m，層頂標高－35.10～－30.50m，揭露厚度0.60～11.40m，未揭穿層底。
3 鉆孔樁施工工藝
3.1 機械型號
鉆頭直徑必須保證樁的設計直徑，一般比設計樁徑小5～6cm，鉆頭形狀應對稱，錐尖角度不小于120度。本工程選用一臺南車產TR250D型旋挖鉆機。
3.2 施工準備
3.2.1 場地準備
清除雜物，平整場地，根據機具、設備、材料、運輸?shù)裙��?yīng)情況進行合理布置場地，設備進場前要做到“三通一平”。對設計單位交付的測量資料進行檢查，復核測量基線和基點標定鉆孔樁位和高程。
3.2.2 埋置護筒
護筒的內徑比設計的樁直徑稍大，用沖抓方法，0.2m～0．3m，護筒頂端高出地面0．3m。護筒埋置時頂標高應高出地下水位和施工最高水位1.5m～2.Om；護筒底標高應低于施工最低水位，一般低于0.1m～0.3m即可；護筒挖坑一般比護筒直徑大0.8m，四周為夯填密實的黏土。
3.2.3 設備安裝
在鉆孔過程中，成孔中心必須對準樁位中心，鉆機必須保持平穩、水平；鉆臺行走鋼軌鋪設必須平直、穩固，對稱線與樁孔中心線的偏差不得大于20mm，軌道面上任意兩點的高差不得大于l0mm。鉆機運行時不應有明顯沉陷；設備安裝就位之后，精心調護，并支撐牢固。
3.3 施工要點

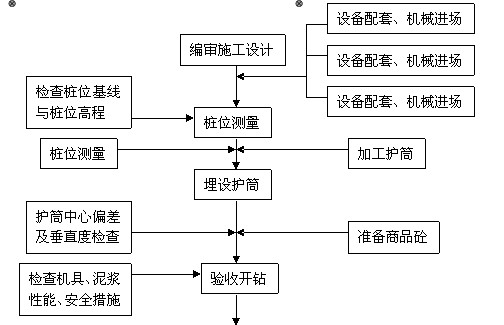

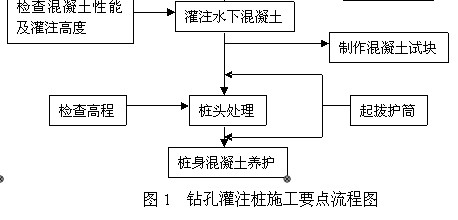

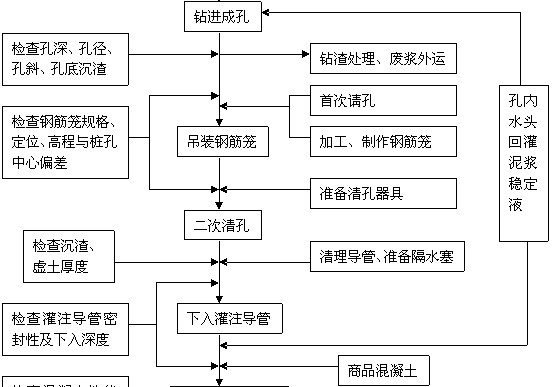

鉆孔灌注樁施工要點流程見圖l








4 鉆孔灌注樁常遇質量問題及處理措施
4.1 孔內坍塌
4.1.1 現象
在施工3#樓的24#樁孔時，鉆進9m后孔內水位突然下降，孔口冒細密的水泡，出渣量顯著增加而不見鉆頭進尺，但鉆機負荷顯著增加，鉆機無法正常鉆進。
4.1.2 處理措施
首先判明坍塌位置，回填砂和黏土(或沙礫和黃土)混合物到塌孔處以lm～2m，待沉積密實后再進行鉆進。
4.1.3 預防措施
在松散粉砂土或流沙中鉆孔時，應選用較大比重、黏度的泥漿，并放慢進尺速度。也可投入黏土摻片石或卵石，低錘沖擊，將黏土膏、片石、卵石擠入孔壁；根據不同地層，調整泥漿比重，確保泥漿具有足夠的稠度，確�？變�(nèi)外水位差，維護孔壁穩定；清孔時應指定專人負責補水，保證鉆孔內必要的水頭高度。
4.2 鉆孔偏斜
4.2.1 現象
把鋼筋籠吊入2#樓的38#樁孔時，發現鋼筋籠難吊人，鉆孔偏斜。
4.2.2 處理措施
回填砂黏土到偏斜處，待沉積密實后再繼續鉆進。
4.2.3 預防措施
安裝鉆機時要使轉盤、底座水平，起重滑輪輪軸、固定鉆桿的卡孔和護筒中心三者應在一條豎直線上，并經常檢查校正；由于主動鉆桿較長，轉動時上部擺動較大，必須在鉆架上增設導向架，控制鉆桿上的提引水籠頭，使其沿導向架向下鉆進；鉆桿、接頭應逐個檢查，及時調直；主鉆桿彎曲時要用千斤頂及時調直；在有傾斜的軟、硬地層鉆進時，應吊著鉆桿控制進尺，低速鉆進，或回填片石、卵石沖平后再鉆。
4.3 縮孔
4.3.1 現象
在2#樓的113#樁成孔后，發現孔徑小于設計孔徑�？s孔會產生鋼筋的混凝土保護層過小及降低樁承載力。
4.3.2 處理措施
采用鉆具上、下反復掃孔的方法來擴大孔徑。
4.3.3 預防措施
應經常檢查鉆具尺寸，及時補焊或更換鉆齒。有軟塑土?xí)r，采用失水率小的優質泥漿護壁。
4.4 堵管
4.4.1 現象
引起堵管的原因有很多種，1#樓的28#樁堵管是由于埋管過淺，在澆注過程中導致脫管，使泥漿與砂漿混合物反壓人管內，導致商品砼灌不進去。
4.4.2 處理措施
提升導管2m左右，在孔口板上下進行振動，讓混凝土在其自重力作用下壓出導管，或使用高頻振動器安置在導管頂部，開啟振動器可以使管內混凝土因振動液化原理而壓出導管。
4.5 清孔后孔底沉淀超厚
4.5.1 現象
用掏渣清孔法代替清孔，發現清孔后孔底沉淀超厚。
4.5.2 處理措施
采用抽漿清孔法清孔。清孔中，應注意始終保持孔內水頭，以防塌孔。清孔后，應從孔口、孔中和孔底三部分提取泥漿，測定要求的各項指標，要求這三部分指標的平均值應符合質量標準的要求。
4.6 鋼筋籠上浮
4.6.1 現象
1#樓的l1#樁吊入鋼筋籠時，發現鋼筋籠的位置高于設計位置。
4.6.2 處理措施
當發生鋼筋籠上浮時，立即停止灌注混凝土，并準確計算導管埋深和已澆混凝土面的標高，提升導管后再進行澆注，上浮現象即消失。
4.6.3 預防措施
鋼筋籠初始位置應定位準確，并與孔口固定牢固。加快混凝土灌注速度，縮短灌注時間；灌注混凝土過程中，應隨時掌握混凝土澆注的標高及導管埋深，當混凝土埋過鋼筋籠底端2m～3m時，應及時將導管提到鋼筋籠底端以上。
5 結語
隨著住宅樓樁基工程的順利完工，我們發現鉆孔灌注樁施工過程中會出現各式各樣的質量問題，因此，應該在開工前做好預防工作，在施工中嚴格按規范要求控制質量，出現問題后應分析透徹，采取得當、有效的處理措施。對于存在問題的樁，不得隱瞞事實，應設法進行補救，更不宜輕易放棄，造成過多的損失。經過補救后的樁應認真進行檢測，合格后方可使用，對補救后仍不合格的，就應與設計部門聯系，采取補樁或其它措施。
總之，由于鉆孔灌注樁的強適應性、易操作性和質量控制技術的不斷成熟，鉆孔灌注樁的發展前景是非常廣闊的，特別是作為對付水下施工的一把利劍，相信鉆孔灌注樁將會得到更好廣泛的應用，其技術也將更加成熟。

參考文獻
[1]徐克里，黃世華，黃建國．基礎工程施工技術[M]．北京：地質出版社，2009．
[2] 黃建勛. 鉆孔灌注樁的質量控制要點及方法[J]. 科技創新導報 ,2008,(26).
[3]侯嘉寧．廣州華南快速路橋基鉆(沖)孔灌注樁施工技術[J]．探礦工程：巖土鉆掘工程，2005(4)：15～17，21．
[4] 李聲平. 鉆孔灌注樁施工管理控制[J]. 廣東科技 , 2008,(14)．
