摘 要：采用DOW指數法對河南周口某油庫儲罐區進行了初步評價，根據儲罐區現狀確定工藝單元危險系數和火災爆炸指數，對儲罐區可能發生火災、爆炸的危險程度進行了預測。根據油庫采取的安全措施確定安全補償系數。引入補償火災爆炸指數概念，并在此基礎上引入安全檢查表-火災爆炸指數評價-系統安全分析三階段安全評價法。

關鍵詞：油庫;DOW指數法;安全評價;火災爆炸指數

Abstract: This paper does the initial evaluation for the oil depot storage area in Zhou kou, Henan by using the DOW index method, according to the storage area status, it determines the process unit risk coefficient and fire explosion index, forecasts the fire and explosion danger degree in the storage tank area. According to the oil depot safety measures, it determines the safety compensating coefficient. This paper introduces the compensation fire explosion index concept, and on its basis, it introduces the safety check table, fire explosion index assessment and system safety analysis these three stages safety evaluation methods.

Key words: oil depot; DOW index; safety evaluation; fire explosion index

中圖分類號：V351.19 文獻標識碼：A 文章編號：2095-2104(2012)

0前言

油庫存在大量易燃易爆品，發生火災爆炸事故的概率相對較高，且一旦發生火災爆炸事故，火災蔓延速度快，撲救困難，損失嚴重。應用合理有效的方法對油庫進行安全評價，并采取有效地措施降低油庫的火災爆炸危險性，是目前油庫安全研究的重點內容。

DOW指數法是油庫安全評價常用方法之一。鄭賢斌、張景林、蔡立勇、陳學鋒等人均運用DOW指數法對油庫進行了安全評價[1-4]。

但是DOW指數法是對生產過程、工藝裝置、物質自身的危險性進行評價，而事實上還必須考慮影響事故發生的其它因素，特別是外部因素，對這些因素的分析是DOW指數方法的空白[1]。

本文應用DOW指數法對河南周口某油庫儲罐區(以下簡稱周口油庫儲罐區)進行安全評價，同時，為彌補DOW指數法的不足，在DOW指數法的基礎上引入安全檢查表-火災爆炸指數評價-系統安全分析三階段安全評價法。

1周口油庫DOW指數法安全評價`

1.1 DOW指數法安全評價程序[2]

DOW指數法是以工藝過程中物料的火災爆炸潛在危險性為基礎，結合工藝條件物料量等因素求取火災、爆炸指數，進而可求出經濟損失的大小，以經濟損失評價生產裝置的安全性。

1.2周口油庫儲油概況

該油庫的儲罐區現有立式鋼制內浮頂罐9座，固定頂罐14座，共計23座，總儲存量為41600萬m³，其中車用汽油組分油和和輕柴油儲量合計37000 m³，約占總儲量的88.94%。

1.3確定評價單元物質系數

物質系數MF是表述物質由燃燒或其他化學反應引起火災、爆炸時釋放能量大小的內在特性，是一個最基礎的數值。該評價單元存在的危險物質為柴油和汽油，物質系數以“存在的最危險物質”原則來確定[3]，因而物質系數按汽油來選取。汽油閃點為-50℃，可燃性NF=3，化學不穩定性NR=0，通過查取《物質系數表》，可知汽油的物質系數MF=16。

1.4暴露區域面積的確定

暴露半徑：R= F&FI×0.84×0.3048m/ft= 43.12m

暴露面積:S=πR2= 5,837.17m2

暴露區域意味著其內的設備將會暴露在本單元發生的火災或爆炸環境中。為了評價這些設備在火災、爆炸中遭受的損壞，要考慮實際影響的體積。該體積是圍繞著工藝單元的圓柱體的體積，其面積是暴露區域，高度相當于暴露半徑。該體積表征了發生火災、爆炸事故時生產單元所承受風險的大小。

1.5危害系數DF的確定

危害系數是由單元危險系數(F3)和物質系數(MF)按《單元危害系數計算圖》來確定的，它代表了單元中物料泄漏或反應能量釋放所引起的火災、爆炸事故的綜合效應。由F3=8，MF=16，查表得DF為0.68，它表示一旦發生火災爆炸事故其影響區域內68%將遭到破壞。

1.6最大可能財產損失(基本MPPD)

最大可能財產損失，即基本MPPD為暴露區域的更換價值與危害系數之積， 由于事故影響范圍內的財產更換價值估計有困難，所以一般只評價到影響面積即可[4]。

1.7安全補償系數的確定

安全措施補償系數是指采取安全措施以預防嚴重事故的發生，降低事故的概率和危險性，根據火災爆炸指數法的規定，安全措施有三類，即工藝控制安全措施C1，物質隔離安全措施C2及防火安全措施C3。

1.8實際最大可能財產損失(實際MPPD)

實際MPPD=基本MPPD×C，亦即，采取安全補償措施之后，該單元一旦發生火災其財產損失將會降為原來的0.47倍。

2安全檢查表-火災爆炸指數評價-系統安全分析三階段安全評價法

油罐區油罐一般均勻分布，因此可假設暴露區域內財產值均勻分布，暴露區域面積S與最大可能財產損失成正比。記作：基本MPPD∝S。

因?yàn)?所以MPPD∝(F&FI)2，即F&FI∝(基本MPPD)1/2。

設F&FI’為采取安全補償措施后的火災爆炸指數，簡稱補償火災爆炸指數，則補償火災爆炸指數F&FI’∝(實際MPPD)1/2。

因?yàn)?實際MPPD×C)1/2=(基本MPPD)1/2×C1/2

所以補償火災系數F&FI’/F&FI= C1/2 ，即F&FI’=F&FI× C1/2。

據此計算周口油庫補償火災爆炸指數F&FI’=F&FI× C1/2=128×0.471/2=88，查表4可知，火災爆炸危險等級由很大降為較輕。

引入補償火災爆炸指數F&FI’概念，能夠?qū)⒃u(píng)價單元固有火災爆炸指數與安全補償系數聯系起來，量化安全補償系數對火災爆炸風險的影響。

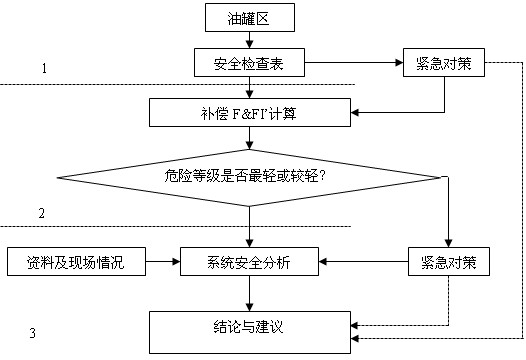

在此基礎上，引入安全安全檢查表-火災爆炸指數評價-系統安全分析三階段安全評價法。此法由用于光氣及光氣化產品企業的安全安全檢查表-危險指數評價-系統安全分析三階段安全評價法[5]演化而來。油庫安全安全檢查表-火災爆炸指數評價-系統安全分析三階段安全評價法流程如下：

第一階段采用安全檢查表檢查油庫區全區性危險因素，以消除重大隱患。

第二階段用DOW指數法進行評價，計算補償火災爆炸指數F&FI’，確定危險等級，避免出現非常危險的狀態。此階段考慮安全補償措施，有利于激勵油庫管理人員積極采用安全補償措施。

第三階段采用事件樹(ETA)、危害和可操作性研究(HAZOP)找出消除重大危險的有效途徑。

此方法其實是一個安全評價體系，綜合了多種評價方法，篇幅所限，此處不再展開。

3結語

3.1通過DOW指數法分析可見，周口油庫一旦發生火災，其最大危害半徑為43.12m，最大影響區域面積為5,837.17m2，火災爆炸指數F&FI為128，危險等級很大。采取安全補償措施后，安全補償系數為0.47，一旦發生火災其實際最大財產損失將降為未采取安全補償措施的0.47倍。

3.2在暴露區內財產更換價值估計有困難的情況下，為量化安全補償措施對降低油庫火災爆炸危險的作用，引入補償火災爆炸指數F&FI’，F(xiàn)&FI’=F&FI× C1/2。周口油庫補償火災爆炸指數F&FI’為88，火災爆炸危險等級由很大降為較輕。可見周口油庫采取的安全補償措施是十分有效的。

3.3為彌補DOW指數法的不足，引入安全檢查表-火災爆炸指數評價-系統安全分析三階段安全評價法，此方法融合了安全檢查表、DOW指數法安全評價和安全系統分析，既能全面檢查全區性危險因素又能避免出現非常危險的狀態，同時還可找出消除重大危險的有效途徑。

參考文獻

[1] 鄭賢斌與李自力, DOW火災爆炸指數評價法在油庫中的應用. 油氣儲運, 2003. 22(5).

[2] 張景林,崔國璋.安全系統工程[M].北京:煤炭工業出版社,2002

[3] 蔡立勇,C. Liyong. DOW評價法在貴州某油庫安全現狀評價中的應用. 石油化工應用, 2010. 29(6).

[4]. 陳學鋒等, DOW分析法在石油庫安全評價中的應用. 天然氣與石油, 2006. 24(1).

[5] 吳穹,許開立.安全管理學[M].北京:煤炭工業出版社,2002

---
