紅外遙控數字時鐘

發布時間:2011-02-26 13:41:54更新時間:2023-07-01 10:26:27 1


  摘要:隨著社會的發展,人們生活水平的提高,我們?nèi)粘I钪幸苍鎏砹撕芏嚯娮赢a(chǎn)品,而近些年來,數字掛鐘在家庭中廣泛流行使用,它不僅美觀、大方而且可視性良好,但是美中不足的是它依舊是沒有解決以往掛鐘的一個小麻煩,既然是掛鐘必然掛在墻上,這樣我們對掛鐘調時、定時就很不方便,如果采用紅外遙控器對數字時鐘進行控制的話,這個問題就很好的解決了。
  關鍵字:紅外遙控、數字時鐘、AT89C51、模塊
  中圖分類號:TN6文獻標識碼:A
  紅外線自1800年被發現以來,人們對她的研究從來沒有停止過,目前已經開發出了眾多的應用產品,從醫療、檢測、航空到軍事等領域,幾乎處處都能看到紅外的身影。紅外遙控技術就是一個就是紅外應用中的一部分,我們可以用紅外遙控電視機,空調,可以做紅外鼠標、鍵盤,同樣可以用紅外來遙控數字時鐘。
  1.整體概述
  紅外遙控數字時鐘是在基于單片機控制技術基礎上利用紅外遙控技術來實現對數字時鐘的控制,之所以采用紅外遙控技術而沒采用其他的遙控技術是因為:數字掛鐘作為一款家用產品,采用紅外技術足以實現功能,而技術及應用方面則要比其他遙控技術要簡單、方便,而且成本相對較低,比較適合家用。而采用51單片機實現的紅外遙控數字時鐘更是以低成本、低功耗、穩定性高、小巧等特點而得以實用。

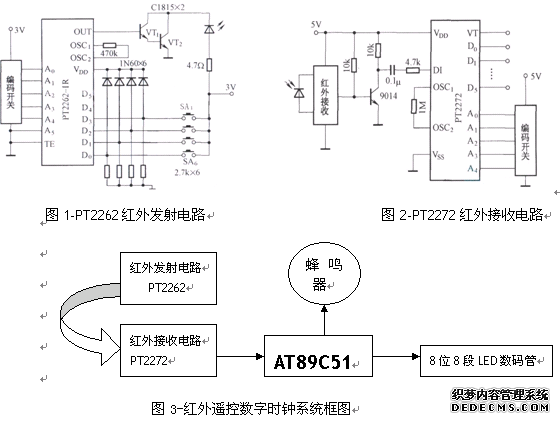

  紅外遙控數字時鐘整體上可分為兩個部分:軟件部分和硬件部分。軟件部分是由匯編語言編寫的程序構成的,其中包括調時程序、時鐘計數程序、時鐘顯示程序、時鐘報時程序。將這些程序通過燒寫器燒寫到AT89C51芯片中,然后來實現紅外遙控數字時鐘的各項功能的控制。硬件電路部分包括紅外遙控器電路、數字時鐘電路。紅外遙控器電路中采用了PT2262/PT2272紅外發送接收模塊(圖1,圖2)作為核心,外連一些二極管、三極管、電容、電阻、紅外發射頭和紅外接收頭來完成PT2262/PT2272的發射和接收電路;數字時鐘電路采用AT89C51芯片作為電路的核心芯片,外部連接8位8段LED數碼管、蜂鳴器、晶振、電阻、電容、撥動開關等器件[1]。
  圖3-紅外遙控數字時鐘系統框圖

紅外遙控數字時鐘系統框圖
  紅外遙控數字時鐘的基本功能是:開機時,顯示12:00:00,并以此時間開始走時,以24小時制分別顯示時、分、秒,可調時,可定時、鬧鈴,調時、定時均用遙控器進行操作。
  2.軟件設計介紹
  紅外遙控數字時鐘的軟件部分采用單片機匯編語言編寫,比其他語言能更精確的進行控制,減小了系統的誤差,使的時間顯示更精確。本系統的主程序主要完成時間顯示、時間調整、遙控器信號檢測與接收和定時輸出判斷功能。而遙控信號檢測接收,時、分、秒時間的進位,時間設定時,調定時間設定時等功能全部在中斷服務程序中完成。
  2.1數據與代碼轉換
  由前述可知,從P3口輸出位選碼,從P0口輸出段選碼,LED就會顯示出數字來。但P0口的輸出的數據是要BCD碼,各存儲單元存儲的是二進制數,也就是和要顯示出的字符表達的含義是不一致的?梢姡瑢⒁@示的存儲單元的數據直接送到P0口去驅動LED數碼管顯示是不能正確表達的,必須在系統內部將要顯示的數據經過BCD碼行轉換后,將各個單元數據的段選代碼送入P0口,然后譯碼后去驅動數碼管顯示[2]。
  具體轉換過程如下:
  我們先將要顯示的數據裝入累加器A中,再將A中的數據轉換成高低兩位的BCD碼,再放回A中,然后將A中的值輸出。如:有一個單元存儲了“45”這樣一位數,則需轉換成四位的BCD碼:(0100)(0101)然后放入A中。A中BCD碼,高位四位代表“4”,低四位代表“5”同時送給兩個譯碼器中,譯碼后“45”字就在兩個LED中顯示出來。
  2.2計時功能的實現與中斷服務程序
  時間的運行依靠定時中斷子程序?qū)r鐘單元數值進位調整來實現的。計數器T0打開后,進入計時,滿100毫秒后,重裝定時。中斷一次,滿一秒后秒進位,滿60秒后即為1分鐘,分鐘單元進位,60分到了后,時單元進位。這樣然后根據進率,得到時、分、秒存儲單元的值,并經譯碼后,通過掃描程序送LED中顯示出來,實現時鐘計時功能。累加是用指令INC來實現的[3]。
  進入中斷服務程序以后,執行PUSHPSW和PUSHA將程序狀態寄存器PSW的內容和累加器A中的數據保存起來,這便是所謂的保護現場.以保護現場和恢復現場時存取關鍵數據的存儲區叫做堆棧。在軟件的控制之下,堆棧可在片內RAM中的任一區間設定,而堆棧的數據存取與一般的RAM存取又有區別,對它的操作,要遵循后進先出的原則。
  2.3時間調整功能
  時間的調整也是采用中斷服務程序,首先紅外線遙控器發出的調時模擬信號通過電路轉換由紅外發射頭發射,并有紅外接收頭接收并轉換成數字信號通過P1口發送跟芯片,然后芯片接到信號,運行中斷,并調用調時子程序,此時進入調時狀態,然后就可以通過相應操作進行對時、分、秒的調整,調時完畢后在跳到主程序繼續往下執行。
  2.4時鐘定時功能與比較指令
  系統的另一功能就是實現對時間定時的開關和報時的控制,其主要控制思想是這樣的:先將定時的時間置入RAM某一單元,在計時主程序當中執行幾條比較指令,如果當前計時時間與定時的時間相等,就執行一條指令,將對應的那路P2置為高電位,與之連接的蜂鳴器就開啟、鬧鈴;如果當前計時時間與定時時間不相等,就跳出繼續執行主程序。實現此控制功能用到的比較指令為CJNEA,#direct,rel,其轉移條件是累加器A中的值與立即數不等則轉移。
  3.硬件設計介紹
  3.1紅外遙控模塊
  紅外遙控采用模塊化設計,使用的是pt2262/pt2272紅外發送接收模塊,PT2262/2272是一種CMOS工藝制造的低功耗低價位通用編解碼電路,PT2262/2272最多可有12位(A0-A11)三態地址端管腳(懸空,接高電平,接低電平),任意組合可提供531441地址碼,PT2262最多可有6位(D0-D5)數據端管腳,設定的地址碼和數據碼從17腳串行輸出,可用于無線遙控發射電路。
  編碼芯片PT2262發出的編碼信號由:地址碼、數據碼、同步碼組成一個完整的碼字,解碼芯片PT2272接收到信號后,其地址碼經過兩次比較核對后,VT腳才輸出高電平,與此同時相應的數據腳也輸出高電平,當發射器沒有按鍵按下時,PT2262不接通電源,其17腳為低電平,所以315MHz的高頻發射電路不工作,當有按鍵按下時,PT2262得電工作,其第17腳輸出經調制的串行數據信號,當17腳為高電平期間315MHz的高頻發射電路起振并發射等幅高頻信號,當17腳為低平期間315MHz的高頻發射電路停止振蕩,從而對高頻電路完成幅度鍵控(ASK調制)相當于調制度為100%的調幅。外接振蕩電阻可根據需要進行適當?shù)恼{(diào)節,阻值越大振蕩頻率越慢,編碼的寬度越大,發碼一幀的時間越長.
  地址碼和數據碼都用寬度不同的脈沖來表示,兩個窄脈沖表示“0”;兩個寬脈沖表示“1”;一個窄脈沖和一個寬脈沖表示“F”也就是地址碼的“懸空”,2262每次發射時至少發射4組字碼,2272只有在連續兩次檢測到相同的地址碼加數據碼才會把數據碼中的“1”驅動相應的數據輸出端為高電平和驅動VT端同步為高電平[4]。
  在使用中,我們采用8位地址碼和4位數據碼,四位數據碼與四個按鈕相對應,來完成四種功能控制,這時編碼電路PT2262和解碼PT2272的第1~8腳為地址設定腳,有三種狀態可供選擇:懸空、接正電源、接地三種狀態,只有發射端PT2262和接收端PT2272的地址編碼完全相同,才能配對使用,項目中將發射機的PT2262的第1腳接地第5腳接正電源,其它引腳懸空,那么接收機的PT2272只要也第1腳接地第5腳接正電源,其它引腳懸空就能實現配對接收。設置地址碼的原則是:同一個系統地址碼必須一致;不同的系統可以依

靠不同的地址碼加以區分。
  3.2核心控制模塊

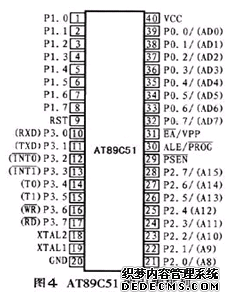

  紅外遙控數字時鐘的控制核心是AT89C51芯片(見圖4),片內有128B的數據存儲器,同時片外最多還可擴展64KB,用來存儲單片機運行期間的工作變量、運算的中間結果、數據暫存和緩沖、標志位等。還有4KB的程序存儲器,片外也可最多擴展64KB。AT89C51芯片具有5個中斷源,2級中斷優先權。片內有2個16位的定時器/計數器,具有4中工作方式。有1個全雙工的串行口,也具有4中工作方式。可用來進行串行通信,擴展并行I/O口。還有4個并行8位I/O口,分別為P0口、P1口、P2口、P3口。還有21個特殊功能寄存器,用于CPU對片內個功能部件進行管理、控制、監視。



at89c51
  在這里使用了P1.0-P1.7作為LED數碼管的段選端口,用來控制LED數碼管的段選。P3.0-P3.7作為LED數碼管的位選端口,用來控制LED數碼管的位選。P0.0-P0.3作為紅外信號接收端口,用來接收紅外遙控器傳來的信號。P2.0作為蜂鳴器端口,用作報時蜂鳴器。18、19引腳外接12MHz的晶振,然后晶振兩腳分別接兩個電容然后接地,與片內的反向放大器構成了1個振蕩器,為單片機提供時鐘控制信號。31腳和40腳直接接電源,20腳直接接地,9腳外接一個電阻和電解電容,電阻另一端接地,電解電容的正極端接高電平,共同構成芯片的復位電路。其他管腳全部懸空[5]。
  3.3其他模塊、器件
  在紅外遙控數字時鐘中還用到了5V壓電式蜂鳴器,5V8段8位共陽極LED數碼管,12MHz的晶體振蕩器。其中蜂鳴器作為數字時鐘的報時器,LED數碼管作為數字時鐘的時間顯示器,晶體振蕩器作為外部晶振是給AT89C51提供一個外部時鐘控制信號[6]。
  4.結論
  通過上述,將各硬件進行連接,然后往芯片寫入程序之后,整個紅外遙控數字時鐘便完成,通電之后LED數碼管顯示12:00:00,然后就可通過遙控器(見圖5)進行調整時間,遙控器有4個按鈕,分別為A、B、C、D,A按鈕是調時+按鈕,B按鈕是調時—按鈕,在不啟動調時時為鬧鈴開關按鈕,C按鈕是調時開關,D按鈕是定時開關;按C按鈕進行調時操作,按一下C按鈕小時顯示閃爍,此時可對小時進行調整,然后按A、B按鈕調整小時數值,按兩下C按鈕分鐘顯示閃爍,此時可對分鐘進行調整,然后按A、B按鈕調整分鐘數值,按三下C按鈕退出調時狀態,回到時間顯示狀態;按D按鈕進行定時操作,


遙控示意圖
  按一下D按鈕小時顯示閃爍,此時可對小時進行定時調整,然后按A、B按鈕調整小時數值,按兩下D按鈕分鐘顯示閃爍,此時可對分鐘進行定時調整,然后按A、B按鈕調整分鐘數值,按三下D按鈕退出調時狀態,回到時間顯示狀態;在沒有按任何按鈕時按B按鈕進行鬧鈴設定,按一下B按鈕鬧鈴為開狀態,此時根據定時時間進行鬧鈴,按兩下D按鈕鬧鈴為關狀態,此時沒有鬧鈴。鬧鈴開狀態時,顯示器數字下方點亮,鬧鈴關狀態時,顯示器數字下方點不亮。
  5.參考文獻
  [1]沙占友,孟志永,王彥朋.單片機外圍電路設計[M].電子工業出版社,1999:59-69
  [2]彭為,黃科,雷道仲.單片機典型系統設計實例精講[M].電子工業出版社,2002:109-129
  [3]肖金球。單片機原理與接口技術[M].清華大學出版社,2002:78-98
  [4]謝維成,楊加國.單片機原理與應用及C51程序設計[M].清華大學出版社,2005:153-169
  [5]楊將新,李華軍,劉東俊.單片機程序設計及應用[M].電子工業出版社,1998:114-129
  [6]張靖武,周靈彬.單片機系統的PROTEUS設計與仿真[M].電子工業出版社,2004:114-119
