摘要：我國北方城市中多采用集中供熱方式向全市供暖，在這幾十年的發展中，取得了巨大的成績，也存在著諸多不足，本文就目前城市的集中供熱的方式提出節能設計方案，并進行經濟性探討和比較，旨在找到最為節能、環保又現實的供熱方式，對不斷發展的供熱事業提供一個參考的依據。進一步促進大社會節能效果。

關鍵詞： 供熱節能 混合回路 節能改進

前言

隨著計算機網絡技術的發展和熱電系統自動化水平的提高，各種自動化控制系統、節能改進技術越來越多地應用于中小型企業。合理地提高能源的利用效率是當前世界各個國家面臨的重大課題。如今人們的環保意識上升了，城市集中供熱事業得到了蓬勃發展，城市集中供熱的規劃、設計、施工和運行管理水平有了一個飛躍的發展，特別是利用熱電廠實行熱電聯產給城市集中供熱帶來的好處得到了肯定性的認可，有著重要的實用價值。

1集中供熱在城市供熱中的重要地位集中供熱是城市建設的基礎設施之一，是節約能源、改善環境，提高城市居民生活質量的重要措施，也是城市現代化建設的主要標志之一。熱電聯產作為城市集中供熱的主要方式和重要組成部分，符合國家制定的提高能源利用率、治理大氣污染的產業政策。在促進國民經濟和社會發展方面起了重要作用，取得顯著的綜合效益。

(1)節能效益

熱電聯產集中供熱因其熱源為較大容量的供熱發電機組，鍋爐燃燒效率高，充分發揮能源的梯級利用率，節能效益明顯。

(2)環境效益

作為消除污染、改善環境的措施之一，熱電聯產集中供熱的實施，可使大氣環境質量有明顯的改善，減少區域鍋爐的數量，、亦減少了SOZ和粉塵的排放，減少供熱鍋爐產生的灰渣量，熱電聯產集中供熱所產生的環境效益相當可觀。

(3)社會效益

熱電聯產集中供熱的實施，使過去強度大、環境差、能源利用率低的鍋爐房供熱改為先進的集中供熱方式，不僅節約了大量的城市用地，而且從根本上改善了工作環境，勞動生產率大為提高。另外，原從事鍋爐房供熱運行的技術工人，大部分又通過有效的培訓轉入集中供熱生產運行崗位，給城市集中供熱注入了一大批經驗豐富、技術過硬新生力量，在這方面，熱電聯產集中供熱帶來的社會效益更為突出的體現出來。

2 城市集中供熱節能設計方案

實施可持續發展戰略，是當今人類的共同任務和努力方向，是21世紀人類共同的主題。生態平衡、環境保護、資源利用等問題受到了高度重視，綜觀全國供熱行業對供熱系統的研究和嘗試，可以歸納為主要的三種方式。區域鍋爐房雙級循環泵系統;一級網分布式變頻泵系統和混合回路系統。這三種技術既有獨立性又有著相互的關聯性，可分別應用，也可擇優組合。本文以混合回路節能設計為例，分析節能設計的明顯效益。

2.1混合回路的設計要點

(1)明確建筑物入口二級網狀況(是恒流量還是變流量)，資用壓頭及所需流量，正確選擇混合回路水泵; (2)正確選擇壓差控制器和電動調節閥以及混水泵，形成水力隔離及流量匹配是混合回路成功的關鍵。只有獲得真正的平衡，系統才能得到正確的溫差。(3)關于混合回路中水泵與控制閥的設置位置，取決于一次回路側供水靜壓值。如果一次回路側供水靜壓比二次回路側需要的壓力低(如建筑區內的最高建筑物或建筑物內的頂層)，則混合回路中水泵應裝在二次回路側的供水管道上，控制閥應裝在一次回路側的回水管道上。相反，如果一次回路側靜壓比二次回路側設計壓力高，則應將控制閥裝在一次回路側供水管道上，而將混水泵裝在二次回路側回水管道上，以避免一次回路側的壓力過高。(4)當一次回路側控制閥或二次回路側恒溫閥壓力下降少于總壓力的50%時，混合回路中水泵應采用比例壓力控制。(5)壓力傳感器應設置在系統的控制點上，即混水泵安裝位置的進出口處，可隨時監控混水的壓力情況，從而有效獲得混水溫度及效果。

2.2混合回路節能設計在城市集中供熱系統中的應用

(1)工程概況

山東省某小區供熱面積:8.4萬m2

供熱量:5.46MW(64W/m2)

循環水泵揚程:3OmHZO

供回水溫差:一次回路側90/50℃，溫差△tl=40℃，

二次回路側75/50℃，溫差△t2=25℃

供暖期:120天

(2)采用節能設計方案之前工程參數：

1臺定速泵(即工頻定流量運行水泵)+1臺備用泵一主循環泵

水泵型號:2 X NK100-315 30kW

性能參數:187.8m3/h, H=30mH2O,△t2=25 °C、轉數n=1495轉/分

(3)集中供熱系統結構

為改進之前的集中供熱系統(見圖一)，具有供熱系統最基本的功能，來自熱電廠或者鍋爐房的暖氣，經過主主換熱站和分換熱站分送到公寓樓的各個用戶家中。

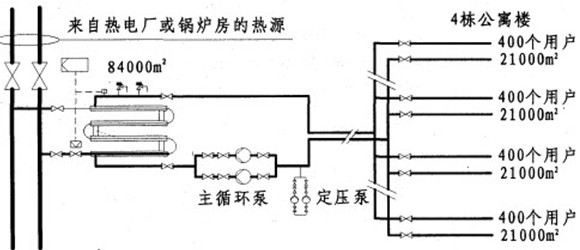

圖一 改進前集中供熱系統

(4)混合回路節能設計

本設計就是在熱力站將二級網循環泵與用戶循環泵分離，將二級網拆分分區，形成兩次回路，其中一次回路負責輸配系統和熱力站板式換熱器內的壓降;二次回路負責二次輸配系統和末端的壓降。一次回路和二次回路之間用旁通管分隔，并在旁通管上加一單向閥，使得二次回路的流量大于一次回路的流量，增加一次回路的溫差(△t=40℃)，實現二次回路大流量、小溫差(△t≤25℃)運行。由于每個分區自成回路互不影響，從而有效地解決了傳統供熱系統的水失調問題。當熱用戶負荷降低時(室外溫度高)，二次回路側供水溫度降低，混水流量加大，與此同時一次回路側調節閥關小，致使一次回路側連接點供回水壓差增大，相應降低一次回路側變頻泵的轉數，系統循環流量隨之減小，反之亦然。

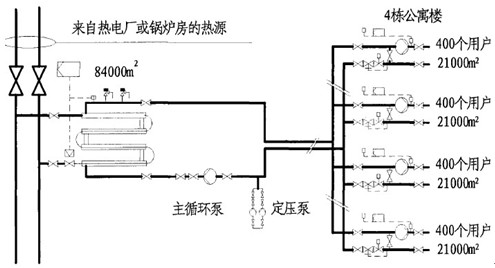

圖二 帶混合回路的集中供熱系統

帶混合回路的區域供熱系統(見圖二)，在系統的始端熱電廠中由于鍋爐房送出高溫高壓熱水或蒸汽，屬于高品位熱能，溫差大，流量小;當介質經主換熱站、分換熱站輸送至用戶的過程中，通過系統分離，加入混合回路，使流量逐級增加，溫差逐級減小，成為小溫差，大流量，既保證了能量的有效傳遞，又有效地緩解了系統水力失調的問題。

一次回路側循環泵:

1臺可調速泵——主循環泵

水泵型號:1XLPE100-160/168 15kW

性能參數:Q=117.4m3/h, H=20mH20

供回水溫差:△t1=40℃

二次回路側循環泵:

4臺定速泵+1臺備用泵混合回路泵

水泵型號:5XLM80-200/187 2.2KW

性能參數:Q=47m3/h, H=lOmH20

供回水溫差:△t2=25℃

2.3 節能設計前后經濟比較

采用節能設計是否成功，還需要現實數據的支持，以上兩種集中供熱系統的能耗如表一所示。以水泵的壽命周期成本進行分析，若水泵的運行年限為20年，則兩種不同的供熱系統中水泵的初投資費用、維護維修費用、運行能耗費用、能耗運行及維護費用分別為135.6萬元、92.9萬元，計算得出系統一、系統二每年能耗運行及維護費用分別為6.78萬元4.65萬元，經計算，兩年半后，初投資和能耗及維護費用分別為:

系統一:5.6萬元+6.78萬元×2.5年=22.55萬元

系統二:11萬元+4.65萬元×2.5年=22.6萬元

可知系統運行2.5年時，水泵的總體費用持平，由于系統二的能耗運行費用最低，則此后的費用相對系統一將大大降低，即采用方案二可在運行2.5年后收到節能效果，獲得投資收益。

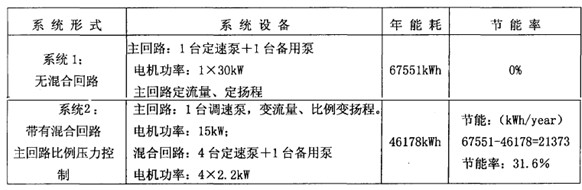

表一 系統比較能耗表

3 城市集中供熱節能設計的討論

3.1熱源的節能

要實施集中供熱，首先考慮的就熱源，目前在我國城鎮集中供熱的熱源中主要有三種形式:一是熱電廠，二是集中供熱大型鍋爐房，三是分散供熱的小鍋爐房，其它還有如核能供熱，垃圾焚燒和燃?xì)鉄犭娐?lián)產，利用地?zé)岵膳�空調，太陽能采暖，燃料電池用于采暖和空調，農村秸桿、木材工業廢棄物料用于熱電聯產等，但這些都應當根據具體實際情況，進行優化對比然后來加以選擇。當前或今后一定的時期內，可能這三種主要熱源的形式要共同存在于我國的集中供熱系統中。熱源的選擇和確定，關系著是否能實現我國集中供熱的環保和節能雙重效益問題，是能否堅持實施可持續發展的戰略問題。國家產業政策已明確規定了鼓勵發展熱電聯產，因?yàn)闊犭娐?lián)產項目具有節約能源，改善環境，供熱質量穩定，增加電力供應等綜合效益，是城市治理大氣污染和提高能源利用率的重要措施，符合國家可持續發展戰略。

3.2熱網的節能

熱力供熱管網的任務是把集中供熱系統熱源的熱量，通過管網輸送到熱力站或熱用戶，這相當于高壓電網送電，熱網在熱能輸送的過程中，如何能高效率安全的輸送，是集中供熱管網設計中的一個重要問題。如何合理的對供熱管網進行節能設計，為供熱設計部門提出了更高的要求，例如，如何根據熱網的熱負荷選擇熱網形式，管徑如何選擇，循環泵、中繼泵如何配置，熱網的控制方式等，方案設計的合理性，將直接影響到整個熱網的經濟效益、社會效益、環境效益。在熱網設計前，應當確定計算好一些熱網設計的必需條件，在集中供熱管網的一些重要設計參數確定后，選擇管網系統形式的最基本原則，應當是保證熱網的安全性，其次就是要保證系統的經濟性，在熱網設計中，不但要考慮熱網的可靠性，還要考慮它的經濟性。

3.3熱力站與二級網的節能

對熱力站和二級網，都不同程度的有著較大的熱能浪費現象，有時為了滿足遠端用戶，不得不用加大流量來實施大流量低溫差的運行狀態來平衡二級網失調的問題，使能源造成了大量的浪費。可以采用水泵變頻調節來滿足熱網負荷不滿的現狀，但必須滿足熱網最不利點的壓差和二級網的流量要求，水泵的變頻調節，可以在系統需要的范圍調節水壓和流量，但效率會偏離最高效率曲線點的位置，如果小區的規劃熱負荷長期不能帶滿負荷，最好及早更換相應流量水泵，這樣既可以保證運行的高效率，又可以節省工程前期的資金投入量。當然水泵葉輪的切割也可以較好的適應運行的需要，但要控制在一定的量?jī)?nèi)來切割，否則可能使水泵的效率大幅度下降。

3.4 提高熱網自動化控制水平

熱網系統的計算機自動控制，是徹底改善供熱效果，提高供熱系統節能的主要手段。隨著供熱規模的不斷擴大，手動操作遠不能滿足和發揮集中供熱的優越性，因?yàn)椴荒軐?duì)運行工況進行實時的分析調整，目前國內有一部分熱力公司也安裝上了計算機系統，但它們中有很多一部分不是真正意義上熱網自動控制，多數只是用該系統進行熱網運行參數和開關量的監視，不具備計算機的智能控制功能。所以，熱網計算機控制系統應該是可以從熱網熱站的所有監測點采集傳送數據信號，建立各種信息數據庫，能夠?qū)�運行過程中的各種信息數據進行分析、對比，能對數據進行管理、轉換，能實時地隨時顯示出熱網水壓圖、水耗、電耗、供熱量的分配等，需要控制的重要參數和圖表，可以存貯歷史數據，便于查找分析研究，系統應具備真正意義上的自動控制，應有故障診斷、報警功能和通訊功能，自動跟蹤調整功能，它應當完全可以實現熱力換熱站的無人職守。自控系統可以節約大量的人力資源，大大降低運營成本。所以，較大的供熱管網和新建的熱網系統，建設一個控制水平先進的熱網計算機控制系統，很有必要。

小結

城市集中供熱節能改造具有廣闊的應用前景。有關專業設計人員在設計過程中，抓住關鍵環節，理順設計思路，將復雜的供熱設計簡單化，模塊化。無論是熱電節能設計還是電熱聯產，都需要在測試中不斷展開節能方案的研究，并進一步探索城市集中供熱節能方案的新技術，發掘節能潛力，深入研究存在問題的機理，使得新的節能方案發揮更好的作用，并希望本文的研究方案對同類集中供熱節能改造有借鑒意義。

參考文獻

[1]胡德英。關于燃?xì)忮仩t人戶供暖問題.暖通空調[J],2000,30(5)70～71.

[2]侯志林，過程控制與自動化儀表[M]機械工業出版社.2006.

[3]]李善化,康慧等.實用集中供熱手冊，北京:中國電力出版社,2006.

---
