地鐵車站動力及照明設計實例分析
宋偉光
摘要：本文結合工程實例，闡述了某地鐵車站線路負荷的分類，線纜及設備選型原則的方面，并分析了該線動力、照明系統的設計方法。
關鍵：地鐵車站；動力；照明；降壓變電所
概述
城市交通是保持城市活力最主要的基礎設施,是城市生活的動脈,制約著城市經濟的發展。展望21世紀的城市交通事業,給我們提出了更高要求。為了緩和與改善城市交通緊張的局面,重點發展以軌道交通為骨干的公共交通網絡,積極引入具有大、中客運量的地鐵和輕軌交通方式,這是勢所必然的發展趨向。地鐵車站照明負荷容量大,供電時間長,在地鐵系統中照明的用電量僅次于通風空調、自動扶梯的用電量,因此優化照明配電設計,對節約能源、降低投資和運營成本、方便系統維護具有重要的意義。下文結合某地鐵實際情況（全線長約42 km，設車站26座，8輛編組）對動力照明設計方案進行了優化。
二、方案設計
1動力及照明負荷分級及配電方式
1.1負荷分類及技術要求
根據《地下鐵道設計規范》的要求，把地鐵的用電負荷分為三級。
一級負荷：防排煙風機、廢水泵、消防泵、防淹門、通信、信號、防災報警、自動售檢票系統、車站控制室、屏蔽門以及應急照明(含疏散指示照明)等用電以及區間的風機和水泵用電，由兩路獨立的電源供電，且為末端切換。應急照明電源在交直流屏上切換。
二級負荷：自動扶梯、電梯、普通風機、污才泵、一般照明、管理房及設備房照明等用電，由一路電源供電。當這路電源發生故障時，由變電月低壓柜上的母線聯絡開關進行切換，以保證供電。(注：變電所為兩路10kV電源各帶一臺變且器，低壓側為單母線分段，設母線聯絡開關。)
三級負荷：冷水機組及其配套的冷凍泵、冷卻泵、冷卻塔、茶水間熱水器以及廣告照明、清潔機械等設備用電，由一路電源供電，當這路電發生故障時，允許對這些設備停止供電。
1.2 供配電方式
一級負荷：通常情況下由兩路來自變電所不同低壓母線的電源供電，互為備用，在末端配電箱處自動切換。
地下站公共區正常照明由變電所兩段低壓母線分別供電，各帶50％ 照明負荷交叉配線。
一級負荷中特別重要負荷，除上述兩個電源外，再增設不問斷電源或蓄電池作為應急電源。
二級負荷：由一路來自變電所的一段低壓母線的電源供電，當變電所只有一路電源時，由低壓母聯斷路器切換供電。
三級負荷：由一路電源供電。當變電所任一路電源發生故障時，自動切除該部分負荷。
2 動力設計
2．1 回路保護設計(表1)




注：1．通風空調電控柜的電動機饋線回路應根據具體情況分別裝設過負荷保護、斷相保護和低電壓保護；2．AFC設備、廣告照明、可移動電源插座及維修電源插座等設備的配電回路應設漏電保護。

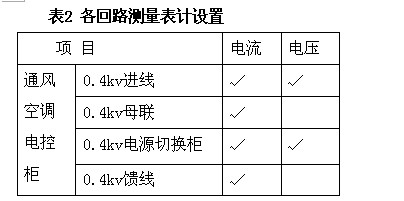

2．2 各回路測量表計設置(表2)




注：商業電源箱、銀行電源箱、民用通信電源箱等其他非地鐵用電設有功電度計量。
2．3控制和信號
(1)采用智能低壓控制系統采用智能低壓控制系統，通過采用多功能儀表、智能斷路器、PLC、通信管理器、智能I／O、總線等元器件把本站的各用電單元組成網絡，上傳給綜合監控系統，實現遠程控制、參數設置、故障診斷，存儲打印報表等功能。減少了車站安裝控制電纜的數量，通過總線組網，使拓展和維護更方便快捷。
(2)通風空調設備采用三級控制方式，即：控制中心控制、車控室控制和通風空調電控室控制，并在現場設啟停按鈕。監視信號包括設備狀態信號和事故信號。
(3)消防泵采用兩級控制方式，即就地手動控制、消火栓按鈕控制和FAS系統集中監控。監視信號包括設備狀態信號和事故信號。
(4)污水泵、廢水泵、雨水泵采用液位自動控制和就地手動控制方式。監視信號包括設備狀態信號和事故信號。
(5)消防風機、消防水泵等設備的電機保護在消防時其繼電保護只動作于信號。
(6)非消防電源分兩級切除，在變電所低壓柜饋出斷路器處通過分勵脫扣器切除或通過照明配電箱的配電回路的分勵脫扣器切除。
(7)在切除照明電源時，應根據發生火災的區域，局部切斷照明電源；當整個車站發生火災時或發生火災的區域擴大為整個車站范圍時，切除所有照明電源。
3 照明設計
3．1 照明種類
(1)地鐵車站照明分為正常照明(包括公共區正常照明、附屬房間照明等)、應急照明(包括備用照明和疏散照明)、安全電壓照明(包括變電所電纜夾層照明、扶梯下檢修通道照明和站臺板下照明)、廣告照明等。公共區正常照明又分為一般工作照明和節電照明，兩者比例為1：1。公共區的疏散照明約占公共區總照明的1／10，作為常明燈，在夜間列車停運后，供內部人員通行和巡視時使用。
(2)備用照明設置于行車值班室、配電室、綜控室、通信機房、信號機房、售票室、變電所等重要場所。
(3)疏散照明由疏散照明燈、出口標志燈、指向標志燈及導流標志組成。車站公共區的疏散照明是正常照明的一部分；在站廳、站臺的出口，車站通向站外的出入口處均應設置出口標志燈；在站廳、站臺、樓梯、通道及通道拐彎處附近，均設指向標志燈。導流標志設于車站內沿疏散走道的地面上，采用蓄光型疏散標志。
(4)變電所電纜夾層、站臺板下的照明采用36V安全電壓(潮濕場所采用24V)。

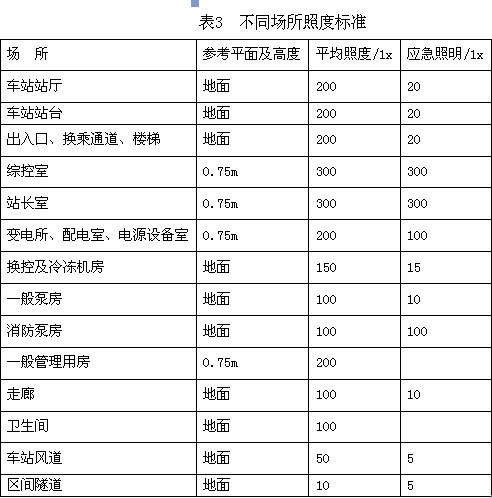

3．2 照度標準(表3)




3．3應急照明
應急照明電源系統向車站備用照明、疏散標志燈(包括出口標志燈)提供電源。在站廳、站臺層兩端配電室內均設EPS電源，在兩路交流電源都失壓時，由EPS向應急照明提供220／380V交流電源。EPS電源容量應保證事故時連續供電時間不低于60min。
(1)應急照明電源系統采用蓄電池逆變交流集中供電(EPS)，蓄電池容量按不小于1 h選擇。應急照明電源裝置主要由EPS柜、交流柜、電池柜組成。
(2)應急照明可以24h連續工作，公共區的應急照明預留控制條件，平時不控。綜合監控對車站應急照明電源系統的運行狀況進行監視；設備、管理等附屬用房的應急照明采用開關控制，在火災事故時，由FAS系統強制接通應急照明。
4 線纜選型與敷設
(1)低壓系統電力電纜電壓等級為0.6／1.0 kV；控制電纜電壓等級為0.45／0.75 kV。電纜選型的環境溫度為40℃ 。
(2)電纜除按載流量選擇截面外還要進行短路電流熱穩定、電壓降及保護設備配合校驗。
(3)地下車站選用低煙無鹵阻燃電線、電纜，消防時仍需運行的設備選用低煙無鹵耐火電線、電纜。
(4)車站內所有配電電纜沿電纜豎井、電纜橋架、電纜托架(站臺板下)敷設。同一路徑向一級負荷供電的雙路電源電纜，敷設在同一層橋架上時，應用隔板隔開。
(5)所有電線穿保護管或線槽敷設，消防設備的配電線路應采取防火保護措施。
(6)線纜穿越防火分區、樓板、墻體的洞口處要做必要的防火封堵；穿越人防段時應按人防設計要求做封堵。
(7)線纜穿越伸縮縫、沉降縫時采取相應的保護措施。
5 防雷及接地安全
(1)低壓配電系統采用TN—S接地形式，動力照明系統均為三相四線制配線，另設專用PE線。
(2)地鐵每個地下車站均采用共用接地裝置，接地電阻應不大于0.5 Q。
(3)車站內所有帶電設備的金屬外殼，金屬管線均采用安全接地。
(4)在車站變電所內進行建筑物的總等電位聯結。在車站照明配電室、水泵房、環控電控室、通風空調機房、冷凍機房以及區間的水泵房、風機房內做局部等電位聯結。
(5)不間斷電源輸出端的中性線，必須與由接地裝置直接引來的接地干線相連接，做重復接地。
6 設備選型及安裝
設備選型應滿足地鐵環境要求，技術先進，生產工藝成熟可靠，結構緊湊便于維護和安裝，并且經過長期運營考驗，性能穩定能滿足技術要求和功能要求。
(1)所有的配電設備均采用防潮、防塵、防腐、防震產品。
(2)通風空調電控室低壓開關柜采用抽出式成套開關設備。
(3)車站配電設備的防護等級為IP54，公共區的配電箱需加裝防護面板；分散安裝于泵房的動力配電箱的防護等級為IP65。
(4)車站照明采用高效節能光源和高效燈具，以T5型熒光燈為主，燈具自帶無功功率補償裝置，車站疏散指示燈采用LED光源。
三、結束語
該設計已通過北京市軌道交通建設管理有限公司規劃設計部組織的專家評審。通過地鐵車站動力、照明系統的優化設計，使車站的供、配電系統更加合理，最大程度地降低了能耗，節省了能源，使車站機電系統有機地結合在一起，降低了工程的建設成本。
參考文獻：
[1]牛玲娟 . 淺談地鐵車站照明設計. 《甘肅科技縱橫》 2009年03期
[2] GB50052-95，供配電系統設計規范[S]．
[3] GB502l7—94，電力工程電纜設計規范[S]．
[4] GB50057—94，建筑物防雷設計規范[S]．
