摘要：人行梯各個橋墩的高度相差較大，因此其剛度差別較明顯，所以人行梯的墩柱設計過程中要考慮不同墩之間的剛度差別。裂縫控制是橋梁設計過程中的一項重要設計。本文通過對人行梯的不同結構體系的設計計算，實現對結構設計計算過程中的裂縫的控制。
　　關鍵詞：裂縫，人行梯，橋墩
　　一、概述
　　裂縫病害是橋梁結構的一種常見病害。過多或過大的裂縫寬度會影響結構的外觀，造成使用者不安。從結構本身來看，某些裂縫的發生或發展，將影響結構的使用壽命。為了保證鋼筋混凝土構件的耐久性，必須從設計、施工等方面控制裂縫。
　　鋼筋混凝土結構裂縫的產生主要有以下幾種原因：
　　1.作用效應，如彎矩、剪力、扭矩、彎矩等引起的裂縫
　　2.由外加變形或約束，如基礎不均勻沉降、混凝土收縮及溫差等變形引起的裂縫
　　3. 鋼筋銹蝕裂縫
　　鋼筋混凝土構件在荷載作用下產生的裂縫寬度，主要通過設計計算進行驗算和構造措施上加以控制。裂縫發展的影響因素很多，本文通過計算人行梯主梁及墩柱在使用階段的裂縫，從設計階段控制裂縫的寬度。
　　沱江大橋位于四川省簡陽市，該橋兩邊均設置有1.5m寬的人行通道，并在跨過主河槽后設置人行梯下至地面。該處地勢平緩，表層有卵石覆蓋層，人行梯基礎采用樁基礎。
　　二、計算模型
　　本次計算模型如下圖所示，其中a#~b#之間的計算跨徑為14.8m，b#~c#之間的計算跨徑為13.3m。各柱的高度如下圖所示。
　　其中a、b柱的柱徑為1m，c柱柱徑為0.8m。
　　圖1人行梯計算模型簡圖（單位：cm）

　　模型中三個柱的柱底固結，計算過程考慮4種不同的情況：
　　a) a、b、c三柱全部與人行梯主梁固結
　　b) c柱處設普通支座，釋放c柱轉動約束，a、b兩柱與人行梯主梁固結
　　c) a柱處設普通支座，釋放a柱轉動約束，b、c兩柱與人行梯主梁固結
　　d) c柱柱徑加大為1m
　　三、計算結果
　　由于采用的墩梁連接方式及墩柱直徑不同，四種模型計算所得的不同彎矩結果如圖2所示。
　　a)三柱固結
　　b)c柱釋放
　　c)a柱釋放
　　d)c柱

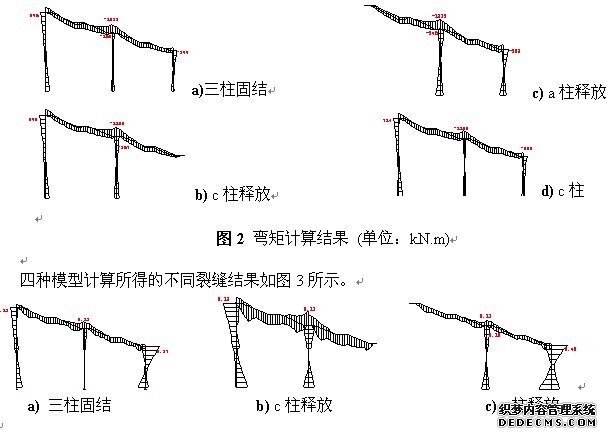

　　圖2彎矩計算結果(單位：kN.m)

　　四種模型計算所得的不同裂縫結果如圖3所示。
　　a)三柱固結b)c柱釋放c)a柱釋放
　　圖3裂縫計算結果(單位：mm)
　　四、結論
　　由上圖所示的計算結果可知，三種情況中，
　　1. 當釋放c墩時，墩柱和主梁彎矩及裂縫相比其它三種情況都比較均勻合理，裂縫寬度全部在規范規定要求0.2mm以內；
　　2. 當釋放a墩時，c柱柱頂裂縫超出規范規定值100%，且c柱柱頂彎矩相比a)工況大大增加。
　　3. 工況d)中，當繼續增加c墩直徑時，與工況a)相比，c柱柱頂彎矩也增加較多。
　　從本次計算可以看出，針對相鄰橋墩高度差別較大的情況，應通過其它措施盡量保證一聯橋跨范圍內剛度的相近，以實現各墩受力較均勻，避免短柱因受力不均而嚴重開裂。短柱在相同的位移下會產生大得多的彎矩，從而容易出現嚴重的裂縫病害。
　　就本人行梯，可通過在短柱c柱頂設置支座等方法來降低短柱剛度。
　　本文僅從結構計算上控制裂縫，實際工程中，如果采取切實的措施，在施工上保證混凝土的密實性，在設計上采用必要的保護層厚度，要比用計算控制構件的裂縫寬度重要得多。
　　參考文獻：
　　1. 《公路橋涵設計通用規范》（JTGD60-2004）
　　2. 《公路鋼筋混凝土及預應力混凝土橋涵設計規范》（JTGD62-2004）
　　3. 《結構設計原理》.葉見曙.人民交通出版社.2003
　　
