地鐵是解決當今世界許多城市交通擁塞問題，以及大量、快速、安全地運送乘客的一種現代化交通工具。車站是軌道交通中重要組成部分，不但要滿足基本運營要求，還要考慮到對城市景觀影響，乘客乘坐時的安全性舒適性要求。文中針對一典型高架車站做以分析，對通風空調相關問題加以論述。

　　關鍵詞：地鐵，通風空調，變頻多聯，防排煙

　　一、工程概況

　　外高橋保稅區站是軌道交通六號線第四站，車站位于楊高北路路中，北側為楊高路。緊鄰東顧河路;南側緊鄰京華路，車站中心里程為SK5+063.751。車站為路中高架側式站臺車站，設備管理用房均設置在東側的綠化帶內,跨路天橋同時兼站廳非付費區站臺高14.24m,設備管理用房高5.250m，車站寬20.86m,天橋?qū)?.0m,設備管理用房總面寬為41.7m,進深為14.5m，車站全長80.0m，有效站臺長78m，站臺寬3.0米。車站內主要包括設備用房、管理用房和公共區，根據各類房間不同的溫濕度及消防要求，采取單一通風空調系統形式無法滿足要求。故而本車站采用了全空氣空調系統、變頻多聯系統及通風系統等多種系統形式。

　　二、 工程設計的難點

　　1、車站較高的裝修和環保要求

　　上海為國際化大都市，軌道交通作為城市的重要形象，本車站地處繁華地段，對裝修要求較高。若采用常規水冷系統冷卻塔需設于室外，嚴重影響車站立面效果，同時冷卻塔與水冷機組運行噪聲會對周邊環境產生嚴重干擾。在進行設計時還應考慮通風空調系統對車站外立面，內部裝修的影響。

　　2、車站設備用房受線路標高影響，層高需降低

　　受線路標高制約，車站設備用房層高較常規層高低，一般情況層高不應小于3.8m，本站僅能滿足3.4m。地下設備管理用房層高僅滿足相關強、弱電設備布置，嚴重制約地下層管線敷設。在此基礎上應減少通風空調系統管線的設置，同時又要滿足系統室內溫濕度要求和消防防排煙要求。

　　3.空調系統設置需考慮車站負荷變化

　　根據軌道交通運營特點，車站負荷在一天中不斷變化，這就要求通風空調系統運行應滿足負荷變化要求，這樣既可以節約能源，同時又可滿足乘客與工作人員的舒適度要求。

　　4、變電所設于地下不利于排除設備發熱量

　　為節約占地面積，車站變電所設于地下，供電設備發熱量大，設于地下不利于設備散熱。變電所設備冷負荷約占本站總冷負荷30%，設置合理空調系統對于車站節能意義重大。

　　三、 采取的措施

　　根據工程中設計難點將采取以下措施，來達到相關要求：

　　1、 設置變頻多聯系統

　　車站管理區通風空調系統為變頻多聯系統，主要包括變頻多聯室內、外機，新風系統采用全熱交換器。變頻多聯室外機可以直接設置于室外，不用設通風空調機房，節省機房面積。高架車站對外部裝修要求較高，室外機在冷媒管長度要求范圍內，可以根據實際環境條件，選擇最佳室外機擺放位置，并且機組噪聲低不會對周邊居民造成不利影響。室內機根據室內負荷配置，同時可以根據室內負荷變化調整室內機輸出冷量，最大程度滿足工藝溫度要求和人員舒適度要求。室內溫度可精確控制，氣流分布均勻，不會使室內溫度冷或者過熱。室內機根據工藝要求靈活選擇合適的送風位置，能夠使氣流送達房間各個角落。每臺室內機均可以單獨控制，如果房間內局部區域需要空調時，只需要開啟該區域的空調即可，減少不必要的浪費，做到“按需控制”。

　　為保證新風處理過程更加節能，地面層通風空調系統新風處理采用全熱交換器。這樣在向室內提供新風的同時，又可以回收部分室內排風帶走的能量。全熱交換器通過全熱交換模式、旁通通風模式及預熱/冷控制模式的結合使用，全年空調負荷可降低約28%。

　　2、 車站設備用房地下層通風空調及防排煙系統

　　車站設備用房地下部分層高較低，為減少通風空調管線，空調系統回風采用走廊回風模式，取消空調回風管路。地下層采用全空氣空調系統，空調新風送入設備用房，通過設備房間與走廊隔墻上安裝防火閥后，經過走廊后，排入空調回風系統。

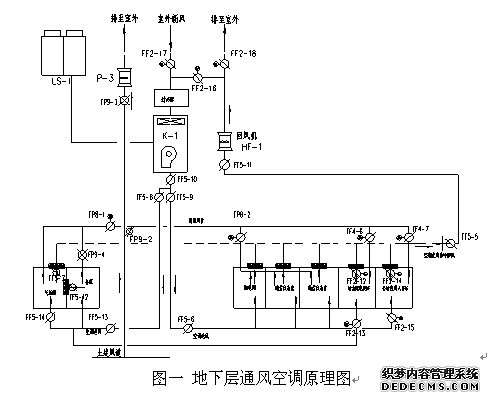

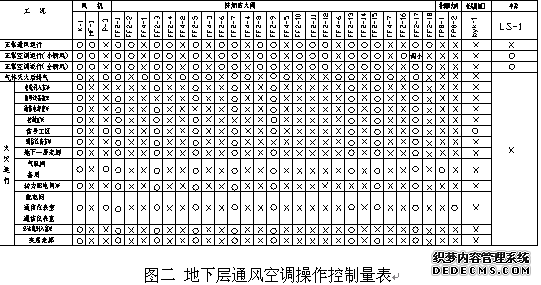

　　此系統在非空調季節，通過風閥的轉換兼作通風系統。在火災發生時,通風空調系統送風系統作為消防系統補風，排煙通過專設排煙風機及風道來實現。來根據火災發生位置所處防煙分區組織排煙：對于氣體滅火房間,火災時關閉該滅火單元內的所有排煙防火閥,同時關閉送排風機,以使房間密閉，待滅火之后，開啟該滅火單元內的排煙防火閥，通過排排煙風機將有害氣體排出;對于非氣體滅火房間,火災時關閉非著火排煙分區支管上的防火閥，開啟排風機進行排煙。當煙氣蔓延到走廊，由煙感器控制或手動打開走廊內常閉排煙口�；馂�(zāi)時，由送風機進行補風，不足的部分由走廊補風井自然補風。非空調房間設機械排風系統，通過門上百葉或者設置在墻上的防火閥自然進風。廁所、污水泵房設獨立的機械排風系統,門上百葉自然進風的通風系統。空調通風機房和冷凍機房設機械送、排風系統。地下層通風空調原理詳下圖：

　　



　　



　　3、變電所通風系統

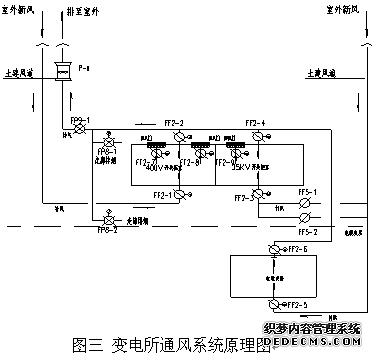

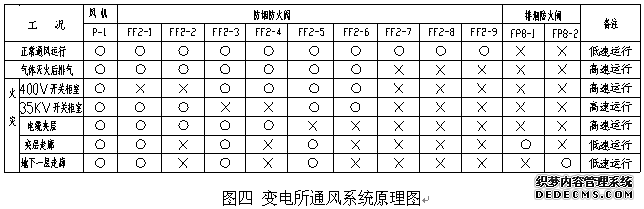

　　變電所單獨設置通風系統(送風機+排風機)，通過機械排風系統排除設備余熱。送、排風機采用多臺雙速風機，空調季時風機高速運行，非空調季時風機低速運行。當冬季室外空氣焓值低時，減少風機開啟數量，可達到節能目的。同時在變電所與走廊隔墻上設置電動防煙防火閥，由于采取走廊回風形式，系統回風部分排入變電所，分擔部分設備負荷，各系統之間資源合理分配，減少選取設備容量。排風系統兼作氣體滅火后的排氣系統。變電所通風原理詳下圖：

　　



　　



　　四、成果及效益

　　1、經濟效益

　　(1)設置走廊回風系統，減少通風空調系統管路，節省地下空間，減少土建專業工程量。采用變頻多聯系統減少車站空調機房面積，節約車站的土建規模及投資。土建費用減少約83萬元。

　　(2)相對傳統空調系統形式，變頻多聯系統具有更高COP值，在相同制冷/熱條件下，消耗電能更少。每年車站運行費用節省約19.3萬元。

　　2、社會效益

　　(1)本系統為變頻系統，系統可以根據室內人員及設備負荷變化，迅速調整空調輸出功率。在運營高峰階段空調負荷達到最大值，此時設備輸出可隨負荷調整至最大;當?shù)罔F停止運行時，車站負荷最小，此時可以根據設定要求，關閉相關空調設備，避免不必要能源浪費。

　　(2)變頻多聯系統室外機布置靈活，不影響車站外立面裝修效果，室內機有天花板嵌入式、導管內藏式、壁掛式、立式等等，可以根據室內裝修情況進行設計。車站裝修更加美觀。變頻多聯系統噪聲低，設備運行平穩，符合相關環保要求。

　　3、技術效益

　　(1)變頻多聯系統引入模塊化設計理念，設備機組組合靈活，可以根據不同的系統負荷選取設備，節省設備初投資，簡化設計過程。

　　(2)根據室內溫度控制設備啟停，按照通風優先的原則進行設置，盡可能節約能源。

　　五、結語

　　地鐵車站通風空調系統不僅僅只考慮滿足本專業基本功能需求，還應當要與建筑、供電等相關專業密切配合，協調好相互關系。文**紹了一些對車站通風空調的認識和體會，拋磚引玉，以供參考。

　　參考文獻

　　[1]《地鐵設計規范》(GB501572003年版)

　　[2]《采暖通風與空氣調節設計規范》(GB500192003年版)

　　[3]《高層民用建筑設計防火規范》(GB50045-952005年版)

　　[4]《建筑設計防火規范》(GB50016-952006年版)

---
