內容提要：介紹了改性水玻璃在地層加固中的漿液配制及注漿工藝，對注漿效果進行了總結比較，并對影響加固效果的因素進行了分析。
　　關鍵詞：改性水玻璃，地層，加固，應用
　　1工程概況及地質條件
　　本工程位于沈陽市沈河區，為一、二號線的十字交叉換乘車站，一號線車站沿十一緯路、大西路呈東西向布置(長210m)，二號線車站沿青年大街站南北向布置(長140m)。二號線在上采用側式站臺、一號線在下采用島式站臺，青年大街的附屬工程較多，共十九個，設四個出入口通道、四個風道、四個換乘通道、七個疏散通道。布局復雜，車站規模大；青年大街站車站主體均為暗挖施工。擬建場地范圍內的地層結構為第四系全新統人工填土層、第四系全新統渾河高漫灘及古河道沖積層、第四系全新統渾河新扇沖洪積層。地層結構組成為：雜填土、粉質粘土、粉-細砂、中-粗砂、礫砂、圓礫，圍巖類別為Ⅰ-Ⅱ類。車站的結構頂部位于粉-細砂層，結構穿越粉-細砂、中-粗砂、礫砂、圓礫層，穩定性低，開挖中易發生坍塌，無法形成自然應力拱。為保證施工安全、工程質量和施工工期要求，經理論論證和施工中試驗調整，總結出采用改性水玻璃注漿加固地層的一套工藝。
　　2注漿漿液施工配合比選定
　　2.1配合比設計理論依據：
　　水玻璃（Na2SiO３•2H2O）溶液與稀硫酸溶液混合后，生成含有H2SiO3•2H2O和Na2SO4的混合液，化學反應式為：Na2SiO３•2H2O+H2SO4（�。�=H2SiO3•2H2O+Na2SO4。漿液在壓力作用下并依靠自身擴散性滲透到超前小導管周?chē)�的地層中，水分揮發后形成H2SiO3•2H2O膠體和Na2SO4晶體，將注漿擴散范圍內松散的砂土顆粒膠結在一起。對隧道拱部打設的小導管注漿后，在隧道拱頂開挖輪廓外形成具有一定強度的膠結層，保證了隧道開挖的安全和較好的控制了開挖輪廓。
　　2.2原材料選擇：
　　硫酸：濃度98％工業硫酸
　　水玻璃：40波美度工業水玻璃
　　水：飲用水
　　施工配合比（體積比）水：硫酸：水玻璃=12：1：1
　　2.3漿液配置：
　�、艥饬蛩嵯♂�?zhuān)簩�濃硫酸按配合比稀釋至設計濃度10％；
　�、扑�玻璃稀釋?zhuān)簩⑺�玻璃按配合比稀釋至設計濃度（20波美度）；
　�、腔旌吓渲脻{液：將稀釋好的水玻璃緩緩加入到硫酸中，邊加邊攪拌，防止因局部水玻璃濃度過大結塊。
　　3施工工藝
　　3.1注漿機具設計及應用

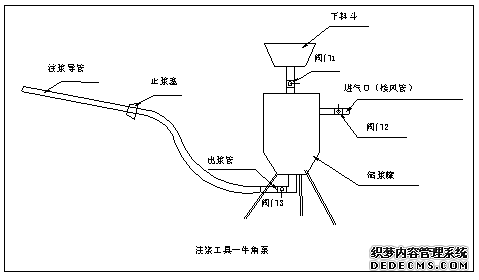

　　根據改性水玻璃注漿工藝要求，設計加工了注漿工具--牛角泵（如下圖示），經試壓檢驗后投入使用。其他輔助工具還有：500L塑料容器（3個），攪拌棒，高壓風管等。

　　3.2工藝流程

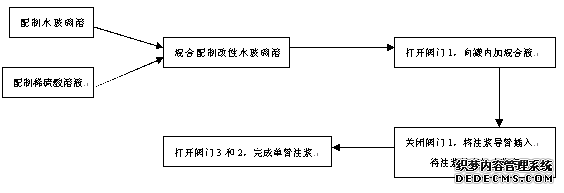

　　⑴地層加固的注漿工藝流程為：

　　注漿工藝中的幾個重要環節：
　�、傧×蛩崛芤号渲七^(guò)程中，注意佩帶防護用具，嚴禁將水加入到濃硫酸中。
　　②將水玻璃加入稀硫酸中應緩慢加入并不斷攪拌，防止局部H2SiO3•2H2O濃度過大產生絮狀沉淀。
　�、奂尤胱�漿液前應先送風，檢驗機具氣密性，同時將超前小導管中的砂土排除。
　�、艽蜷_(kāi)風壓閥門實施注漿時，最好采用二次送風（間隔3-5min），可以將漿液壓入導管中排出管中氣體，并讓漿液有一定的擴散時間。
　�、撇捎酶男运�玻璃對地層進行加固，能收到以下較好效果（與水泥-水玻璃雙液漿相比較）：
　�、俟に嚭�(jiǎn)單，可操作性強：采用水泥水玻璃雙液漿作為注漿材料，是選用持續壓力注漿，注漿過程需要持續穩定壓力才能保證漿液擴散效果，達到預期加固目的，因此需要用噴射混凝土對掌子面進行封閉處理，并且下一循環施工時需對噴射混凝土層進行破除，浪費了工時，降低了作業效率。而改性水玻璃漿液注入到超前小導管后，依靠漿液自身的滲透性擴散到超前小導管周?chē)�的砂層中，從而達到地層加固的效果，施工不需要長時間持續壓力，也不需要大面積封閉掌子面，操作簡單。
　�、跐{液擴散范圍大，加固效果好。改性水玻璃是均一穩定的溶液，除漿液配制過程中產生的極少量絮狀H2SiO3•2H2O外，其他成分為Na2SO4和H2SiO3的溶液，同時大量的SO42-減短了硅氧四面體（-SiO32--）的鏈狀結構，降低了水玻璃的黏度，比含有水泥顆粒的懸濁液性質的水泥-水玻璃雙液漿具有更強的滲透性，因而擴散范圍更大，在中粗砂層中的擴散半徑可達20厘米，較好的控制了拱頂砂層的滑落、坍塌。
　�、凼�時節料，經濟效果明顯：采用改性水玻璃注漿工藝從打設超前小導管到注漿結束的正常耗時30-40min，而水泥--水玻璃注漿工序則需要90-110min，每個工作循環可節省工時1個小時。同時，經計算分析，在該工程隧道施工中采用改性水玻璃注漿工藝，僅從提高注漿效果控制超挖超噴和節省封閉掌子面兩方面就可以節約C20噴射混凝土600多立方，節約成本55萬余元。
　　3.3注漿順序
　　注漿順序采取間隔注單號孔，然后注雙號孔，這樣有效地形成擠壓、密實作用，達到注漿目的。
　　3.3人員配置

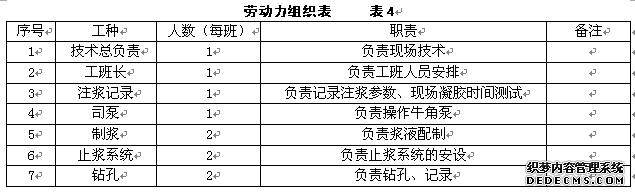

　　鉆孔人員必須作好現場鉆孔記錄，取得第一手地質資料，以便注漿技術人員根據地質資料及時調整注漿參數。注漿記錄人員必須把當班的記錄及時整理。勞動力具體分工如表4所示。在施工中應各司其職，認真負責，相互協作，互相監督。
　　

　　3.4注漿效果檢查
　　注漿結束后，必須進行注漿效果檢查。其方法主要有以下幾種方法。
　　3.4.1分析法
　　注漿過程中P-q-t曲線，通過對鉆孔、注漿記錄進行整理，分析每個孔段的注漿壓力和注漿速度，以及串漿情況，找出可能出現的薄弱部位。
　　3.4.2鉆檢查孔法
　　根據注漿記錄，在注漿最薄弱的部位確定檢查孔。對檢查孔進行鉆孔檢查，檢查孔無涌水、涌砂。對檢查孔進行注水試驗，通過測試其滲透系數綜合評價。
　　3.4.3開挖后取樣
　　開挖后對揭露的注漿固結體取樣，觀察其注漿效果，必要時測試其力學指標。
　　4注漿加固效果影響因素分析
　　應用改性水玻璃注漿加固地層在沈陽地鐵工程中的應用取得了較好的效果，基本達到了工藝簡單、省時省力、節約降造的效果。同時，采用改性水玻璃注漿加固地層的工藝有一些不完善之處，一是注漿膠結體的強度低，該工藝原理是依靠H2SO4和Na2SiO3反應產生的H2SiO3•2H2O膠體和Na2SO4晶體填充在砂層空隙中，形成膠結體，其強度遠遠低于水泥水化產生的水化硅酸鈣和氫氧化鈣膠結體的強度，因此該漿液的膠結體在外力作用下易被破壞。二是適用范圍小，采用改性水玻璃加固地層只適合細度模數不大于3.2的干燥砂層。為保證注漿加固效果，砂粒越粗空隙率越大，對注漿材料的填充和膠結能力要求也越高，但對膠結強度一定的改性水玻璃而言，膠結體中的空隙和缺陷會因砂層孔隙率增加而變大，導致強度降低，以至不能滿足施工中的加固要求。同時砂層中含水過高時，漿液中的游離水不能揮發而形成Na2SO4晶體和H2SiO3•2H2O膠體，達不到加固目的。這些缺點在今后的施工中將通過試驗逐步解決，使得該工藝更成熟，更能為工程施工發揮作用。
　　5結束語
　　隨著地下工程技術日新月異的進展，越來越多的工程實踐證明：注漿工法的應用，在工程地質和水文地質較復雜的地下工程中，已經成為保證工程質量和安全的經濟而有效的新型技術。注漿技術的積極應用在沈陽地鐵一號線11標青年大街車站施工的順利完成過程中起到了關鍵性的作用，通過施工過程中改性水玻璃的應用，使我們更充分的認識到注漿是地下工程施工中不可缺少的環節，在進行注漿施工前，需要認真分析在不同地質條件下漿液的作用和擴散范圍，注漿量及注漿壓力，采取針對性的措施，注意施工細節，這樣才能取得理想的效果。
　　參考文獻：
　　[1]草野一人，地基加固和防水藥液注漿設計施工手冊，中國鐵道出版社，1983年
　　[2]沈陽地鐵一號線11標施工設計
　　
