單頁式俯仰節能船閘橋的施工技術應用研究

張吉民，汪巍
摘 要：論文結合工程實例，對單頁式俯仰節能船閘橋的施工難點和施工關鍵技術進行分析。
關鍵詞：?jiǎn)雾?yè)式俯仰節能；船閘；施工技術
1 工程概況
W單頁式俯仰節能船閘橋地處河海交界處，橋體在地面交通通行的情況下已經離船閘海側的海平面不遠，在漲潮的時候甚至要浸到海水里，因此橋體要頻繁的浸入到海水當中，潮水、鹽霧、冰凍、突發陣風等地理自然條件非常復雜、惡劣。船閘位于海防路海河大橋東側約70.0m處，船閘有效尺度180×22m,東西閘門外側直立段26～28m，閘室墻墻后經探摸為拋石棱體，厚度約為8～10m。船閘橋?qū)?.3m，車行道凈寬4.0m，人行道凈寬1.0m，橋長32.585m。
船閘基礎采用樁基墩臺結構。墩臺為現澆鋼筋混凝土墩臺，混凝土標號C30F250；樁基采用鋼筋混凝土灌注樁。南側大墩臺兩座，北側小墩臺兩座。船閘兩側的交通橋基礎對稱布置，結構形式相同。樁基布置在閘室外側，以不影響原閘室結構為原則；墩臺也不與原閘室結構有聯系，自成體系。
2 施工難點分析
(1) 新建船閘橋的建設過程不能影響原有老船閘日常的過船功能，即需要在通航條件下進行施工，而其新建船閘橋開啟頻繁，平均 30 次/24 小時，工程設計、施工必須滿足這一基本要求。
(2) 運行必須可靠安全，否則將對陸路通行、船只過閘、船閘結構本身造成不堪設想的后果。
(3) 不能對原有船閘的過船航道有阻擋，當船閘橋收起時其本身結構必須全部位于船閘閘壁以后，以留出船閘上方的凈空；
(4) 需要充分利用原有船閘的變壓器容量，原變壓器已不可能增容。
(5) 不能破壞原有船閘主體基礎結構，因?yàn)槔洗�閘已經年代久遠并缺少工程資料，而且施工區域狹小、滲水、水陸交通組織都對土建的勘察、施工帶來很大難度。
(6) 新建船閘橋結構制造要求精度高，并且需要兩家施工單位密切配合，對于制造施工單位提出很高要求。
3 樁墩施工技術
3.1 沉降和位移控制
根據實際情況，我們采用了全站儀設定控制點，規定每天觀測 3 次，固定時間，每次觀測后都對結果進行比較，不同時段和相同時段比較，總結差值原因，加強過程控制。整個施工過程中沉降和位移沒有變化，滿足了設計要求。

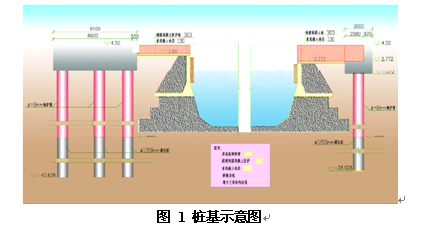

沉降、位移觀測結果的數據證明了閘室壁未發生沉降和位移，說明施工方案克服了施工困難，通過創新，控制嚴格，保證了閘室壁的安全。如圖1所示。



3.2灌注樁施工
灌注樁施工難度在穿石壩，由于石壩厚度在 5m 以上，而且是在船閘旁邊，以前施工采用深挖基礎，然后下護筒，人工護筒內挖石的方法。由于考慮閘室安全，不能開挖。人工挖石安全保障差，因此在施工以前就積極考慮解決的方案，根據抓泥的抓斗，設計了適合護筒內抓石塊的抓斗，不但保證了人身安全，施工進度也大大提高，對于保證按時完工作出了貢獻。在施工過程中由于鉆孔遇到木樁和大塊石頭等問題，采用了用沖擊鉆沖孔的辦法，解決了潛水鉆不能成孔的問題。由于考慮到閘室安全，沖擊過程盡量短，在沖擊過障礙物后及時改用潛水鉆成孔。經過施工觀測，保證在距離閘室 5-6m左右對閘室沒有影響，為以后閘室的維修起到借鑒作用。
3.3 基槽開挖
基槽開挖重點是保護閘壁和道路的安全。由于基槽靠近路面和閘室，因此基槽開挖一直是設計和施工要求控制的重點。根據樁基施工，考慮在距離閘室 5m位置打鋼板樁對閘室沒有影響，采用打鋼板樁固定岸坡，保護閘室和道路。由于考慮到基槽的滲水問題，我們采用了封底砼墊層的方式防止基礎滲水，確保地基的承載力，保證上部墩臺的施工。我們制作了止水模板，在基槽開挖完畢后對基槽進行了清理，基礎做碎石墊層，然后在水中澆注封底砼墊層，即增加了地基的承載能力，又達到了止水的目的。
3.4 現澆墩臺施工
本工程預埋件種類多，數量大，安裝要求高，要求高程和位移全部控制在2mm 以?xún)?nèi)，因此測量控制成為工作的難點。預埋件種類多，達到 10 種，控制難度相應增加。
預埋螺栓是控制難度最大，需要時間最長的一道工序。我們采用測量人員先定位安裝鐵板和螺栓，使得位置基本準確。然后制作了兩塊大定位板，安裝在墩臺兩側。每塊定位板控制 70 根螺栓，安裝定位板后測量人員用全站儀控制每根螺栓，對每根螺栓進行調整，達到要求。在控制兩側螺栓間距，設計要求 7000mm，安裝完定位板后間距基本達到了要求，為了更好的控制，我們又測量了兩側定位板的間距，保證間距控制在范圍之內，然后用槽鋼連接成整體。最后對螺栓位置進行檢測，必要的進行微調。通過嚴格控制，達到了設計嚴格要求。
3.5 船閘防護措施
在工程施工時，由于地面標高低，需要進行防潮。我們采用了蛇皮袋裝土，沿閘室圍兩層，雖然經歷過 4 次潮水高過船閘，但是沒有在維護的地方發現漏水問題。通過和船閘所的共同努力，防止了潮水的泛濫。
3.6 橡膠護舷安裝
考慮到閘壁防護安全，避免船只直接撞擊閘壁，因此在橋梁位置閘壁處安裝D 型橡膠護舷，采用在閘壁上鉆孔，用植筋膠固定螺栓，路上吊機，水上安裝的方式，橡膠護舷共安裝 28 個。植筋膠固定橡膠護舷螺栓在天津幾乎沒有過，以前是用環氧樹脂來固定螺栓的。環氧樹脂價格高，效果好。通過植筋膠固定橡膠護舷螺栓發現效果也很好，而且價格要比環氧樹脂便宜一些，即達到設計要求，又降低造價，達到了降能減排的效果。
4 船閘橋運輸及吊裝
船閘橋運輸及吊裝的最初方案是采用陸路運輸和吊裝。由于二號門北側極限通行寬度 10.4m，而船閘橋總寬達 10.772m，因此需要分為主體橋架和人行道兩部分進行運輸,增加了現場作業時間。受周?chē)�建筑物的影響，現場作業場地狹小，車輛進入后無法調頭，車隊需倒車運行三公里進入作業現場。運輸車輛將占據兩個半車道，運行時間過長，對于城區交通影響很大。而且道上的鋼軌護樁影響橋體擺放需拆除；道路入口上端電纜影響吊車回轉，需臨時降至地面；吊車占用船閘龍門吊前的位置，靠河一側護欄拆除，靠河端監視器支架需移位。作業現場需要清理的障礙物較多。船閘橋運輸及吊裝最后采用的是海路運輸和吊裝。由于港區內道路寬闊，主體橋架和人行道可以連接成為一個整體來運輸，減少了現場作業時間。而且采用 200t 浮吊吊裝，1000t 駁船運輸，起重和運輸安全、可靠。作業現場無需拆除作業，對陸路交通沒有任何影響。船閘橋的分為東西兩座,完全相同。施工順序?yàn)橄劝惭b西橋，再安裝東橋，分兩個時段完成。調運安裝時，要聯系主橋體的裝運碼頭、船舶及陸路的交通管理（封閉陸路及水路交通）等一系列的相關部門，協調統一的時間。
運輸車輛將占據三個車道，全程由警車引路護送。車隊運行時間約3小時。橋體由200t的浮吊吊放在駁船上，隨后由拖輪將駁船和浮吊拖運至船閘。浮吊先由東閘穿過船閘來到西閘的西側隨后駁船亦停至閘西位于浮吊東側，浮吊吊起橋體，利用穩繩將橋體轉動900，緩慢放置于安裝位置。橋體到位后安裝主鉸軸，同時進行抗剪鍵導向板等部件的安裝工作。船閘橋西橋的運輸及吊裝工作到此結束。此后，由安裝隊伍進行鋼絲繩的穿繩作業。西橋運轉后，以同樣的方式安裝東橋。
