半自動芯塊裝管裝置總結性分析及改進方案
顧玉娜，翟家海
摘要：文章首先對目前國內核燃料元件廠所采用的半自動傾斜式芯塊裝管裝置進行了總結性分析，然后結合已經了解到的國外全自動芯塊裝管裝置的結構形式和技術要求，論述了國內半自動裝管裝置的不足。基于國內現行的UO2芯塊制造方式及質量，提出了下一步的改進方案，力求使設備的自動化程度更高，滿足我國今后相當長的時期內核燃料元件制造的要求。
關鍵詞：芯塊裝管裝置 結構特點 技術改進
1 引言
隨著科技的進步和我國經濟的發展，國家做出了積極發展核電的戰略決策，這意味著近期核燃料元件的需求量將有較快地增長。為確保向核電站保質保量、按期供貨，核燃料元件生產能力的擴大和技術水平的提高是很迫切的。
芯塊裝管裝置是將合格的UO2芯塊填裝進空包殼管內的設備，是核燃料元件生產過程中的關鍵工序之一。目前國內采用的半自動傾斜式芯塊裝管裝置經過幾次技術改進，已經能很好的滿足當前燃料元件生產的需要，但還存在著工人勞動強度大、生產效率低、輻射劑量較大等問題，無法滿足未來核電對燃料元件的需求。本文將對目前國內采用的半自動芯塊裝管裝置進行總結性分析，在此基礎上提出技術改進方案，以提高生產效率、減輕勞動強度，順應國家核電發展的大趨勢。
2半自動傾斜式裝管裝置
2.1 結構特點及功能
半自動傾斜式芯塊裝管裝置結構如圖1所示，本裝置主要由裝料臺、裝管機(含預裝組件、床身、上下料步進裝置、進退組件等)、上下料架以及配套的電控系統等組成，其主要設備是一臺可以控制包殼管傾斜角的非標準異形蝸輪蝸桿翻轉工作臺。大致的操作流程為：包殼管固定在平臺臺面上，裝入芯塊的包殼管開口端設置有帶喇叭口過規，芯塊通過過規導入包殼管，超差或因其他原因無法通過過規的芯塊進入包殼管之前被剔除，下部裝有負壓抽氣裝置，芯塊碎屑和粉塵被氣流抽走。對于較長的燃料棒，可以實施分段操作：先將包殼管固定在平臺上呈水平狀態，推入第一段芯塊，啟動翻轉工作臺使平臺傾斜成45℃，芯塊靠自重和電磁激振力下滑到達包殼管底部，工作臺臺面再次恢復水平狀態，接著再推入第二段芯塊，如此反復操作，直至到達規定的芯塊柱長度。
芯塊裝管裝置每次裝管數量為25根，按其功能，本裝置可分為芯塊預裝工位、包殼管上料工位、芯塊裝管工位、燃料棒下料工位。經過多次改進的半自動芯塊裝管裝置，具備了包殼管自動上料、燃料棒自動下料以及依靠芯塊自重和電磁激振力使其自動下滑到達包殼管底部的功能，在一定程度上提高了設備的自動化程度。
2.1.1 裝料臺
裝料臺是為完成UO2芯塊從V形料盤向裝管機預裝組件過渡而設置，屬芯塊預裝工位，其主要由滾動直線導套副、料盤定位條、臺板、定位手柄、型材支架組成，與前幾代芯塊裝管機的裝料臺基本相同，需要人工將芯塊通過裝料臺撥送至裝管機前端的預裝組件。

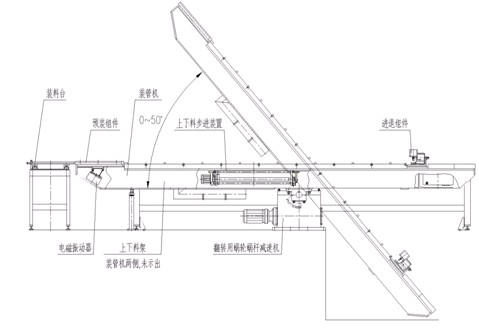

圖1　芯塊裝管裝置簡圖
2.1.2 裝管機
裝管機采用翻轉傾斜式主體結構，其翻轉角度在0～50°范圍內可調，可根據不同產品對裝管工藝的要求，選擇合適的翻轉傾斜角度。適度增加翻轉傾斜的角度，不但可增大管內芯塊的下落勢能，亦可避免由于管內芯塊柱的徑向錯位而影響管內氣體的排出。
為保證裝入包殼管的UO2芯塊順利滑向包殼管下端塞端，需要克服芯塊與包殼管壁的摩擦力、芯塊粉塵/碎屑存在的與管壁“楔”卡現象以及管內氣阻等，除充分利用芯塊的重力勢能，在621工程芯塊裝管裝置設計中，特在裝管機前端底部增設電磁振動器。該振動器工作方式為沖擊式，可根據工藝要求手工調整振動器的振幅。
2.1.2.1 預裝組件
預裝組件設置在裝管機前部，其功能是對合格的UO2芯塊在裝管前進行預裝和排長。預裝組件主要由預裝板、更生板、接口板和導向孔等零件組成，在預裝板V形槽下部開有排屑孔，以便將芯塊裝管前落下的微量粉塵或碎屑通過排屑孔由排風系統及時帶走。繼上一步人工將芯塊撥送至預裝組件后，仍需人工在此對預裝芯塊進行排長。

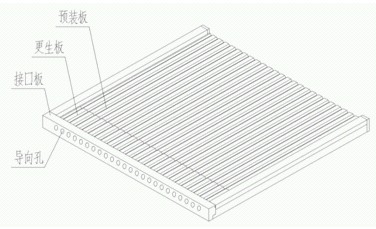

圖2　預裝組件簡圖
2.1.2.2進退組件

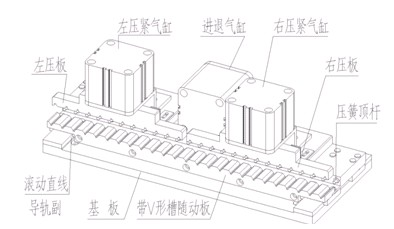

進退組件設置在裝管機后部，其功能是將包殼管推入預裝組件接口板的導向孔中，屬包殼管上料工位，它主要由基板、帶V形槽隨動板、左/右壓板、左/右壓緊氣缸、進退氣缸、滾動直線導軌副等組成，其示意圖如圖3所示。根據不同產品裝管工藝的需要，其可安置在裝管機上的不同位置。




圖3　進推組件簡圖
進退組件采用氣缸頂壓式結構，采用分別帶有12條/13條V形槽的壓板，V形槽內粘貼軟質材料，V形槽尺寸根據包殼管的外形尺寸確定；動作執行采用FOSTO緊湊型短行程氣缸，進退料機構采用滾動直線導軌副，徹底消除了前幾代裝管裝置存在的進退料有時不到位現象。為適應包殼管長度方向的公差，進退組件特設置了壓簧頂桿機構，有效避免了進退氣缸直接施加作用力過程中，由于氣缸作用力不易調定，各包殼管存在長度差而受力不一致造成的包殼管弓曲乃至崩出接口板的事故。
2.1.2.3包殼管上下料裝置

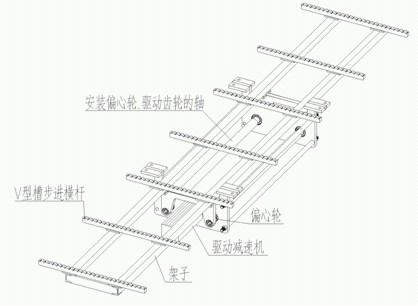

包殼管上下料裝置仍采用前幾代裝管裝置的步進式基本主體結構，其工作原理為電機直聯減速機驅動偏心輪、偏心輪帶動V型槽步進橫桿進行上→左→下→右的往復運動，從而同時完成包殼管/燃料棒的上料/下料動作，如圖4所示。




圖4　上下料步進裝置簡圖
2.1.3上下料架
上/下料架主要由導軌、可調節支架、鋁合金型材支架等組成。采用鋁合金型材來組裝的支架部分，既減少機加、焊接、熱處理部分工作量，同時設備造型美觀、實用。
2.1.4電控系統
半自動芯塊裝管裝置電控系統以PLC為核心，采集設備狀態信息和控制柜操作面板的操作指令，實現設備的半自動/手動控制。
2.2半自動裝管裝置的不足
目前國內采用的半自動裝管裝置，實現了空包殼管自動上料、裝入芯塊的燃料單棒自動下料等功能，然而其他大部分工位仍依靠人工操作。雖然半自動裝管裝置已能滿足當前核燃料元件生產的需要，但也存在著以下不足：這種人工敞開式操作為主、半自動操作為輔的設備運轉模式，生產效率與生產質量很大程度上取決于操作人員的素質、責任心等人為因素，質量一致性得不到有效保證，并且不利于減少物料損耗和減輕勞動強度。另外，崗位工人手動將芯塊柱推入包殼管內，雖然在裝管臺下有負壓抽吸裝置，但仍然會有粉塵擴散出來，增加了工人被污染的幾率，不利于輻射劑量防護。
3.技術改進方案
目前國內采用的半自動傾斜式芯塊裝管裝置已具備了空包殼管自動上料、裝入芯塊的燃料棒自動下料的功能，但仍需要人工將待裝芯塊從不銹鋼V型槽料盤上推入預裝組件接口板上進行排列并測定長后，再由人工將芯塊平推到空包殼管內。這種工作方式，不但生產效率較低，而且工人的輻射劑量和勞動強度也較大，已不能適應我國核電今后的趨勢。因此，從生產效率匹配、減輕勞動強度、利于輻射保護等多個方面考慮，需要從芯塊排長、排序以及芯塊推料方面對目前的裝置進行改進，以滿足核燃料元件可靠、連續、自動化生產的要求。

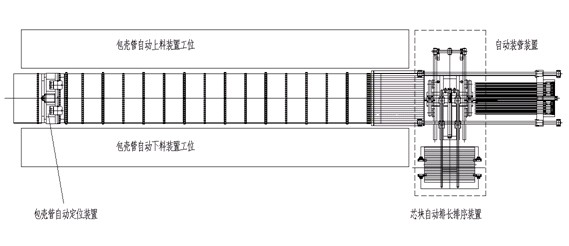

基于現有的半自動芯塊裝管裝置，我們進行了優化設計，主要增加了帶料盤存儲功能的芯塊自動排長、排序裝置并對自動裝管裝置部件進行了改進。初步擬定總體構成方案如圖6所示。具體分析如下：

圖6　全自動芯塊裝管裝置總體構成方案示意圖
3.1帶料盤存儲功能的芯塊自動排長、排序裝置
芯塊自動排長、排序裝置用于將盛裝在不銹鋼V型槽料盤中的芯塊轉運至自動裝管裝置部件的預裝區域。該裝置主要由料盤暫存部件、料盤縱向移動部件、料盤推齊及推料部件等組成。
料盤暫存部件由兩組垂直安裝、相互平行的不銹鋼滾子鏈組成，滾子鏈安裝鏈條附件用于擱置料盤，共可以擱置8個不銹鋼料盤。兩組不銹鋼滾子鏈共用同一個由變頻電機+減速機構成的驅動裝置，以保證兩組鏈條運轉的同步性，且速度可調以滿足生產節拍匹配的需要；料盤縱向移動部件由支架、兩條平行布置的同步帶及驅動裝置構成，同樣由變頻電機+減速機構成的驅動裝置驅動；料盤推齊及推料部件由齒形帶驅動軸、下壓氣缸等組成，齒形帶驅動軸集成了直線導軌、線性驅動單元、連接附件等，具備正、反轉運轉速度高，連接附件容易等特性。
正常工作時，首先由人工將8個料盤按次序擺滿料盤暫存部件，開機后，兩組不銹鋼滾子鏈按設定的速度將料盤垂直提起，運送至料盤縱向移動部件上端；為保證平穩無沖擊，在到位前設置減速光電開關。料盤縱向移動部件高速將料盤縱向轉運至芯塊自動裝管裝置預裝部位對應位置（即與預裝部位V型槽一一對應位置），料盤與預裝部位間距控制在5mm左右，為保證料盤到位位置準確，特設置到位氣缸，用于阻擋料盤過位；料盤推齊及推料部件中下壓氣缸動作，將作用桿端下移約5mm，保證桿端作用于料盤側端面上，齒形帶驅動軸動作，將料盤向預裝位置移動5mm左右，保證料盤與預裝部位緊密接觸，且二者的高度差控制在1.5mm左右；而后下壓氣缸抬起到位，保證此時桿端作用于芯塊端面上，齒形帶驅動軸動作，移動600mm左右（該距離可調），將料盤中的芯塊轉運到芯塊自動裝管裝置預裝部位的對應V型槽中，即完成一次芯塊自動轉運。
相比較之前的裝管裝置，在芯塊自動排長、排序裝置部件上設置了料盤存儲功能，該功能可沿垂直高度一次裝入8個料盤，以利于發揮全自動裝備的效能，減少人工依次置放料盤可能造成的設備暫�，F(xiàn)象。
3.2自動裝管裝置
自動裝管裝置部件主要由前端預裝組件、推料部件、接口部件、床身、電磁振動器等組成，其中床身要容納自動上下料裝置。該裝置作為全自動芯塊裝管裝置的核心部件，其主要取決于接口關系的正確與否、推料部件的可靠性與工作效率。
預裝組件和接口部件共同設置在自動裝管裝置床身前端部位，其功能是對芯塊自動排長、排序裝置轉運過來的UO2芯塊在裝管前進行預裝和排長。

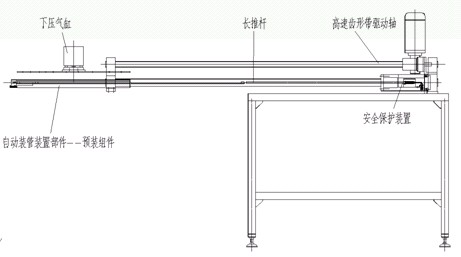

推料部件主要由高速齒形帶驅動軸、長推桿（25根）、氣缸驅動壓板、安全保護裝置等組成，如圖7所示。




圖8　安全保護裝置圖
相對于其他動作執行機構而言，齒形帶驅動軸集成了直線導軌、線性驅動單元、連接附件等，具有易于安裝、易于連接、易于調整、沖擊小、運動慣量小的優點，可分段以不同的速度驅動，有利于各步運動節拍的匹配。同時采用該種執行機構，可是視情方便地添加扭力限制器等功能單元。
3.3 自動裝管裝置的優勢
改進后的芯塊裝管裝置，具備了料盤存儲功能、芯塊自動排長排序功能、自動裝管功能（振動+柔性推桿裝入）、自動上下料功能，一次可實現25根空包殼管的芯塊自動填裝功能，并且具有良好的節拍匹配能力和自動化穩定運行能力，大幅度提高了裝備的自動化水平，可有效提高裝管效率，解決單棒生產過程中的瓶頸問題。
4 結論
本文首先對國內正在使用的半自動傾斜式芯塊裝管裝置進行了總結性分析，然后結合已經了解到的國外全自動芯塊裝管裝置的結構形式和技術要求，論述了國內半自動裝管裝置的優缺點，基于國內現行的UO2芯塊生產制造方式及質量，提出了一些改進方案，力求使設備的自動化程度更高，滿足我國今后相當長的時期內核燃料元件制造的要求。
參考文獻
[1] 成大先.機械設計手冊.北京：化學工業出版社.2000
[2] 余夢生.機械零部件手冊.北京：機械工業出版社.1996
