12Cr1MoV鋼管焊接技術問題探討
12Cr1MoV鋼管焊接技術問題探討
閆偉
摘 要：
關鍵詞： 裂紋 回火脆性 接頭軟化 焊接工藝 操作要點
珠光體型耐熱鋼是以Cr ，Mo為主要合金元素的低合金剛，這類鋼具有較高的抗氧化能力和熱強性，因此在對高溫有嚴格要求的工業項目中被作為首選，同時這種珠光體型耐熱鋼還具有良好的抗硫化物和氫的腐蝕能力，廣泛應用于350～600℃范圍工作的發中設備的鍋爐、汽輪機、壓力管道及石油化工設備。
一、焊接性分析
低合金耐熱鋼合金元素總質量分數一般為5%以下，碳的質量分數一般在0.2%以下，在正火狀態下，合金元素質量分數在2.5%以下的鋼一般具有珠光體加鐵素體組織亦稱珠光體耐熱鋼。12Cr1MoV、屬于低合金耐熱鋼，在焊接過程中有較好的焊接性。但如果對供貨狀態及本材質的合金元素不了解，焊接工藝選擇不當或焊接材料選用不正確，焊接接頭可能發生裂紋、產生脆性、接頭軟化等問題；在接頭內及熱影響區有較大的殘余應力等現象。這些缺陷的產生，直接影響焊接接頭的性能和焊縫的質量。12Cr1MoV耐熱鋼的焊接性可從以下幾方面進行分析：
1、焊縫金屬的合金化問題 珠光體耐熱鋼大都以Cr、Mo合金元素為基礎，其高溫強度和高溫抗氧化性較好。
衡量珠光體鋼高溫強度的主要指標有兩個：其一是蠕變極限。它是高溫下，金屬開始發生緩慢變形時的應力。這種緩慢變形叫高溫蠕變；其二是持久強度，它是高溫下，金屬長期工作不致斷裂時的應力。
適當加入Mo可以提高珠光體耐熱鋼高溫強度，因鉬熔點較高，對提高金屬的高溫強度作用明顯，同時加少量的v，可以形成碳化釩，以阻礙高溫時金屬組織的塑性變形。而要提高珠光體耐熱鋼的高溫抗氧化性，則要在鋼中加入適量的Cr。因為Cr和O2的親和力比Fe和O2的親和力大，在高溫時、金屬表面首先形成一層氧化鉻保護膜、從而防止內部金屬氧化，可提高珠光體耐熱鋼的蠕變極限。
2、冷裂紋傾向 珠光體型耐熱鋼焊接時在焊縫和熱影響區，容易產生硬而脆的馬氏體組織，而且內應力很大，容易使焊縫的熱影響區產生冷裂紋。此外在一般情況下，焊縫含碳量比母材低，因此母材熱影響區中奧氏體尚未轉變時，焊縫中的奧氏體轉變卻已開始，這時如果熔池里含有較多的H，在奧氏體發生組織轉變時，氫的溶解度突然降低，焊縫中的H便向近縫區尚未轉變的奧氏體中擴散，待近縫區奧氏體轉變?yōu)轳R氏體時，溫度已很低，氫已無法向外逸出，只能在馬氏體中呈飽和狀態存在，因而會產生很大的氫致應力、使馬氏體脆化，再加上其它應力（熱應力、相變應力和拘束應力），更加速了近縫區產生冷裂紋的傾向。
3、再熱裂紋傾向 12Cr1MoV鋼中常加入的Cr、Mo、V、Ti、Nb等合金元素均是碳化物形成元素，對再熱裂紋敏感性較大，焊接時，在熱影響區的粗晶區內，由這些元素形成的碳化物固溶到金屬中。焊后，由于冷卻速度比較大，不能充分析出，當接頭再次受到高溫加熱時，這些元素重新形成沉淀相在晶內彌散析出，在晶內得到強化，因而易在相對薄弱的晶界產生再熱裂紋。
4、回火脆性 低合金珠光體耐熱鋼12Cr1MoV的焊接接頭在350~500℃溫度范圍內，長期運行過程中發生缺口沖擊韌性劇烈降低現象，這是由回火韌性引起的。產生回火韌性的原因主要是由于在回火韌性溫度范圍長時間加熱后，P、As、Sn、Sb等雜質元素在奧氏體晶界偏析并引起晶界弱化所致。此外與促進回火脆性的Mn、Si元素也有關系。因此嚴格控制鋼材和焊縫中有害雜質的含量和降低Mn、Si的含量是解決回火脆性問題的有效措施。
5、焊接接頭軟化問題 焊接接頭軟化區主要產生在經正火加回火或經調質處理的珠光體耐熱鋼的熱影響區中，其部位在峰值溫度超過原始回火溫度的區域。鋼的強度越高，焊后軟化程度越大，這個部位常常是12Cr1MoV鋼在長期高溫工作時產生斷裂的部位。在宏觀金相試片上可以看到這個部位是一條明顯的“白帶”，而在光學顯微鏡和電鏡下觀察，該部除了大部分是鐵素體外，有以發生聚集的碳化物，還有奧氏體分解產物，也可以看到細微的鑲嵌塊，從而使這一部位的硬度明顯降低。為了減小軟化程度，應盡量減少接頭在Ac1附近停留的時間。
二、焊接工藝
1.焊接方法
低合金珠光體耐熱鋼12Cr1MoV適合于所有的焊接方法焊接。目前常用的焊接方法有手工電弧焊、手工鎢極氬弧焊、熔化極氣體保護焊、埋弧焊等。對于厚壁構件，常用埋弧焊，對于各種口徑的管道常用手工鎢極氬弧焊、手工電弧焊、熔化極氣體保護焊。
2.焊接材料的選用
(1)焊接材料選擇的原則是：使焊縫的化學成分盡量與母材相近，以保證焊接接頭具有與母材基本相同的性能，為了防止焊縫產生裂紋，要求焊縫的含碳量適當低于母材，但其質量分數不宜低于ωc0.07%，以避免由于合金碳化物數量過少而降低熱強性。
正確地選擇與母材相匹配的焊接材料，焊材中的含碳量應低于母材的含碳量，為提高抗裂能力，選擇堿性藥皮焊條，用直流反接電源焊接。
(2)焊接材料
手工鎢極氬弧焊選用焊絲H08CrMnSiMoV.φ2.4mm，手工電弧焊選用焊條E5515-B2-V（R317 ）.φ3.2mm，φ4.0mm。
焊絲H08CrMnSiMoV.化學成分見下表：
化學成分 C Cr Mo Si Mn V S P
含量（%） 0.08~0.15 0.9~1.2 0.25~0.35 0.17~0.37 0.4~0.7 0.15~0.3 0.02 ≤0.03
焊條E5515- B2-V（R317）化學成分見下表：
化學成分 C Cr Mo Si Mn V S P
含量（%） 0.08~0.15 0.9~1.2 0.25~0.35 0.17~0.37 0.4~0.7 0.15~0.3 0.02 ≤0.03
焊絲H08CrMnSiMoV和焊條E5515- B2-V（R317）機械性能見下表：
機械性能指標
焊材 抗拉強度
σb（Mpa） 屈服強度
σs（Mpa） 延伸率
δ(%) 沖擊韌性
(J/mm²)
焊絲H08CrMnSiMoV 480 260 21 60
焊條E5515- B2-V 480 260 21 60
焊絲要干凈、無油污。焊條使用前要必須按規定烘干, 可在350-400℃的條件下烘干1小時，恒溫2h。
(3)焊前預熱、層間溫度和后熱處理
預熱是焊接低合金耐熱鋼的重要工藝措施，大多數情況下都需要預熱，定位焊也需要預熱，且層間溫度不應低于預熱溫度。預熱溫度不僅取決于鋼的成分， 而且與結構的拘束度和施焊的工藝方法有很大關系，如果接頭的拘束應力較高預熱溫度就要加大。
焊后應立即進行高溫回火，以防止產生延遲裂紋，消除應力和改善組織。如果不能及時回火的應馬上進行后熱處理，將焊縫及兩側熱影響區加熱至200～350℃后，立即用石棉被包裹整個焊縫及熱影響區進行保溫，使其緩慢冷卻(后熱處理)。
3．焊前清理
焊前清理是焊接質量的重要條件之一，焊前須用機械法嚴格清理坡口兩側50mm范圍處的氧化層、油、銹等污物。
4．焊接工藝順序
開坡口－打磨－清理－手工鎢極氬弧焊組對點固--手工鎢極氬弧焊打底－手工電弧焊蓋面

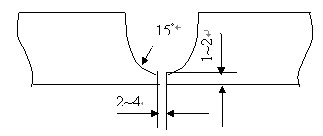

5．坡口制備，坡口尺寸見圖2示：
6．焊接工藝參數
焊接工藝參數
焊接方法 焊條（絲）直徑
（mm） 焊接電流
（A） 焊接電壓
（V） 焊速（cm/min） 氬氣流量
（L/min） 電源類型
手工鎢極氬弧焊 2.4 130~150 18~20 8~10 12~18 直流
正接
手工電弧焊 3.2 105~120 20~22 8~12 ------ 直流
反接
手工電弧焊 4.0 140~170 21~23 10~15 ------ 直流
反接
三、焊接操作要點
1. 定位焊采用手工鎢極氬弧焊，定位焊時采用同材質焊接材料，點固焊前預熱使定位焊縫成為正常焊縫,保證根部焊透,在上下中4個部位點4點 , 定位焊長10~15mm，焊點寬4~6mm。
2. 打底、填充蓋面時按水平固定焊的順序由下往上施焊。焊前焊縫整體預熱250～350℃。
3.手工鎢極氬弧焊打底時，能清楚的看到焊接電弧和熔池，焊接熔池在焊縫根部快速連續熔合凝結，容易實現單面焊雙面成型，提高了焊接質量及效率，一般情況下焊槍傾斜角度為68-80°，焊槍稍做擺動，保證坡口兩邊熔合。焊絲勻速送入熔池，鎢極與熔池保持2mm的距離，熔池前方有一熔孔是熔合良好的標志。焊速應均勻，打底不宜過厚，以免焊縫產生缺陷。
4. 手工電弧焊填充蓋面時，選用擦劃法在坡口內引弧，電弧燃燒時做小的擺動，使焊縫兩側平滑，避免咬肉現象，否則很容易造成夾渣，因此，應選用鋸牙法操作，焊條續接時要在熔池紅熱狀態下接上，避免產生弧坑裂紋及氣孔。層間、道間的接頭應錯開，層間清理要徹底，并控制層間溫度，如果層間溫度過低，馬上進行加溫并不低于150℃，
填充蓋面操作方法和打底基本相同，在焊厚度比較大的焊件時，焊縫越向外焊縫寬度越大，為了防止焊縫中大弧坑形成 ，產生內部偏析及氣孔等缺陷，采用多層多道焊。焊接過程中注意不要在焊件表面上隨意引弧，以免傷及焊件表面，影響焊接質量。
四、結束語
通過采用手工鎢極氬弧焊打底、手工電弧焊填充蓋面的焊接方法，采取焊前預熱、控制層間溫度和焊后熱處理 ，鋸型運條、填滿弧坑、多層多道焊接等措施，能有效地避免焊接裂紋、回火脆性、接頭軟化、等焊接缺陷的產生。
參考文獻：
【1】中國機械工程學會焊接學會編《焊接手冊》第二卷《材料的焊接》
【2】國家機械工業委員會統編《高級電焊工工藝學》
【3】張偉強 《低合金結構鋼的焊接工藝探討》北京：機械工業出版社，1992.
【4】 李俊林，等.鍋爐用鋼及其焊接.黑龍江：黑龍江科學技術出版社，1988.
