超大直徑變截面筒倉與庫頂鋼結構同時滑升施工技術
唐志強 姚立國 劉瑞彩
[摘 要]在大直徑筒倉施工中，變截面和拖帶庫頂鋼結構整體滑升是水泥廠筒倉工程施工的一種主要形式。結全工程實例，通過對施工方案的設計以及施工技術的描述，探討超大直徑變截面筒倉拖帶庫頂鋼結構同時滑升施工技術。
關鍵詞：超大直徑筒倉、變截面、庫頂鋼結構、同時滑升

前言
近年來，隨著我國的經濟建設發展，工業項目建設規模不斷擴大，工業項目的生產技術和生產工藝更新步伐明顯加快，以及工程用戶多樣化需求的推動，工業筒倉結構的設計技術不斷成熟，筒倉結構做為一個工程類型也在不斷發生著明顯變化。目前在日產5000噸熟料的水泥廠施工中，熟料庫直徑一般在40～60米，而又以60米直徑的熟料庫具多。建設單位為了達到設計要求同時又減少投入的目的，一般會將熟料庫設計為變截面、庫頂為鋼結構的筒倉結構形式。
1、工程概況

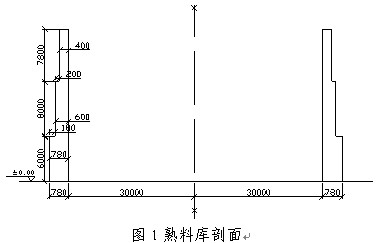

我公司施工的山西大同煤礦集團有限責任公司在山西朔州懷仁縣建設的同煤集團4500t/d新型干法水泥熟料生產線項目，熟料庫工程庫頂全高51.30m（包括鋼結構），直徑60m，筒倉壁厚780～400mm，庫壁為外錯臺，0.00m～6.00m筒倉壁厚780mm，6.00m～14.00m筒倉壁厚600mm，14.00m～21.80m筒倉壁厚400mm，鋼環梁平臺安裝設計標高為40.50m。熟料庫頂環梁直徑23米，18根斜梁及部分連系梁共計185噸，采用滑模拖帶到頂一次就位。



2、施工中的難點
2.1直徑60米的熟料庫超大型筒倉拖帶鋼結構一體化滑升在我國還較少，無多少施工經驗可以借簽。
2.2直徑60米的熟料庫超大型筒倉倉壁為變截面，在筒倉滑升過程中需進行兩次變徑，變徑時需將提升架外圍檁斷開一部分，增加了整個滑模體系的不穩定性，進而增加了施工風險。
2.3熟料庫滑升變徑前需將滑�？栈�到一定高度，滿足變徑的要求，這樣一來就降低了滑模爬桿的整體穩定性及其剛度，增加了施工風險。
3、方案設計
超大直徑筒倉倉壁變截面滑模施工方法的關鍵，首先在于合理布置滑模提升架和千斤頂、支撐桿的數量及位置，滿足滑模體系承載力和撓度變形要求，保證強滑升平臺整體穩定性；二是設置可靈活調節的變截面用模具裝置；三是調整徑向可調拉桿的設置滿足抵抗倉壁截面收縮時水平推力的的要求。在此對滑模系統進行了如下設計：
3.1本工程筒倉庫壁截面有兩次變形，為保證大直徑筒倉輪廓模具的收縮靈活，合理設置活動模板的間距，在組裝第一步模板時，按照滑升支架間距的三倍分片，每?jī)善�間設一塊活動模板，兩片模板間的圍圈斷開，并使用鋼管可靠連接以防錯位較大，拼好的模板用“L”型拉緊絲桿與圍圈拉緊，上下拉緊絲桿要相互錯開，以保證模板均勻受力。環向模板的設計寬度應保證模板提升到頂部后，有3～5cm的盈余度。
3.2通過采用ф150鋼管作為滑模裝置輻射（撐）拉桿，間隔替換普通ф12拉桿，使滑模平臺由柔性平臺轉換成剛性平臺，以加強滑模體系的整體剛度和穩定性，避免整個滑模系統滑升期間的局部變形問題。
3.3滑模千斤頂及支撐桿的計算按常規的滑模計算，為了保證滑模收分時的整體穩定性，將徑向可調拉桿分上下兩層設置。
3.4在滑模的外模安裝徑向收分裝置，即在每榀滑升支架的上下水平槽鋼上焊接一根調節螺栓，用于模板的徑向收縮。為保證筒倉變截面后輪廓尺寸、弧度的準確性，環向收縮采用在外模上下各加一道Φ16鋼絲繩，每道鋼絲繩上設置四個50KN的倒鏈。在模板進行收分時，徑向調節螺絲頂進與鋼絲繩張拉收縮同時進行，如此既能保證倉壁變截面的弧度控制，又能緩解調節裝置的頂進壓力。
3.5本系統設兩套液壓控制柜，合理布設液壓系統油路，盡可能確保油路長短一致，使滑升時千斤頂行走一致，通過將兩個液壓控制臺并聯連線，用一個電器開關系統進行控制，達到同步啟動的效果，避免了液壓油路供油的時間差，實現液壓控制系統的協調及同步控制。確�；�模體系提升力滿足施工要求和避免造成系統滑升不平衡的現象。
4、施工技術
4.1滑模系統組裝
在普通滑模的基礎上，通過施工荷載計算，確定斜梁支座處千斤頂、支撐桿、徑向可調拉桿和提升架的規格和數量。增強大圓庫滑模施工系統的剛度，利于滑升施工中的偏差控制，實現整體抬升。施工中采用GYD60型滾珠式千斤頂，支承桿采用Ф48×3.5鋼管，長度4.5米。提升架用[14槽鋼制作，選用門字型。與圍圈[8焊接連接，形成滑模整體構造體系。
4.2倉頂鋼結構安放施工工序
支撐環梁腳手架平臺搭設→環梁及十字梁吊裝焊接→斜梁吊裝就位→
斜梁制作組裝→斜梁支座制作、安裝
→鋼結構中心拉盤及上下兩層可調拉桿安裝→滑模提升、腳手架拆除
4.3徑向可調拉桿設置
鋼結構安裝時首先搭設滿堂架子，完成鋼結構頂部鋼環梁的安裝，再對稱安裝斜梁，待斜梁安裝后開始安裝徑向可調拉桿，徑向可調拉桿為兩層。一層在滑模圍圈周圈均勻布設，徑向可調拉桿用直徑為φ18的圓鋼制作，經過計算端部設置8噸的花籃螺栓。二層布設在18根斜鋼梁下部，主要目的是為有效解決庫頂鋼結構的外向力，確�；�模裝置能承受側向承壓力，在18根放射梁用9根光圓鋼筋做中心盤，承接鋼梁的水平拉力，端部同樣設置8噸的花籃螺栓。
4.4液壓提升系統：安裝兩個液壓控制柜，液壓提升系統所需的最小數量按《滑動模板工程技術規范》GB50113中要求進行計算，本工程選用180個千斤頂和支撐桿，支撐桿空置長度不超過60cm。為了保證滑模的同步性，組裝后進行液壓千斤頂?shù)男谐淘囼?yàn)及調整，使其在相同荷載作用下行程差不大于1mm；液壓系統組裝完畢后，應進行空載試驗(流量調整)和檢查。經過整體空載試驗，各密封處無滲漏，并進行全面檢查，確認無問題后，插入支撐桿（本工程采用長4.5米的φ48×3.5鋼管），支撐桿軸線應與千斤頂軸線保持一致，支撐桿其偏斜度允許偏差為2‰。
4.5滑升
4.5.1初滑以后，即可按計劃的正常班次和流水分段、分層澆筑滑升，每個澆筑層的澆筑高度不超過200mm，氣溫較高時中途提升1～2個行程�；炷�土澆筑遵循分層、交圈、變換方向的原則，分層交圈即按每20cm分層閉合澆筑，防止出模混凝土強度差異大，摩阻力差異大，導致平臺不能水平上升。變換方向即各分層混凝土按順時針、逆時針變換循環澆筑，以免模板長期受同一方向的力發生扭轉�；�升施工過程中，平臺上堆載要均勻、分散。操作平臺保持水平，千斤頂?shù)南鄬?duì)高差不得大于40mm，相鄰兩個千斤頂?shù)纳�差不得大�?0mm，鋼結構制作部位千斤頂升差控制要符合施工設計要求并不得超過20mm。
4.5.2空滑時防失穩措施

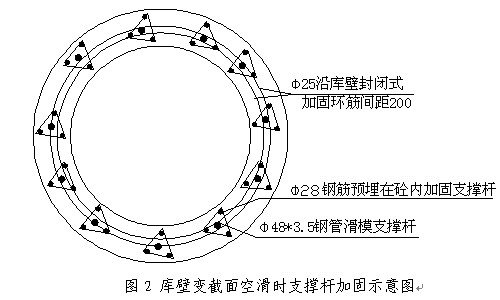

庫壁在6.00m標高由原壁厚780mm外收為600mm，在14.00m標高由原壁厚600mm外收改為400mm，因此滑模必須經過收分后才能進行下一步滑模施工。為保證滑模支撐桿的整體穩定性及其剛度，空滑前在支撐桿周?chē)�預埋3根28鋼筋與其進行連接固定，四周用Φ18鋼筋與支撐桿三角形焊接固定。沿庫壁周長內外用Φ25鋼筋與支撐桿、加固支撐桿鋼筋連接成整體固定，其鋼筋間距為200，加固鋼筋邊空滑邊連接牢固。（圖2）


4.5.3變徑
在滑升到筒倉變截面處，首先將滑模空滑過變截面處，并在滑升中按上述防失穩措施將空滑部分進行加固，確保整體筒倉滑模的穩定性。
在提升架間距3～6倍長度內設置外側模板收分裝置，以倉壁厚度減少200mm計算，當采用3倍提升架間距時，環向收分20.9mm,當采用6倍提升架間距時，環向收分42.0mm。收分模板位置應錯開倉頂鋼結構抬升支座范圍。
變徑時，首先松開收分裝置，再用三組千斤頂（每組兩個）對該部位的圍圈緩慢施壓使其向里慢慢移動，至到達到設計要求的筒倉截面。這時就可以松開提升架上的連接螺栓，將固定外圍圈的橫梁調整到合適長度，再用螺栓固定。采用同樣的方法調整第二段模板的調整，使其滿足設計要求，再將兩段調整好的圍圈采用連接到一起。采用同樣方法依次將外圍圈調整到滿足設計要求。
4.5.4垂直度、扭轉度控制
保持平臺水平上升就能保證結構垂直度。在模板開始滑升前用水準儀對整個平臺及千斤頂?shù)母叱踢M(jìn)行測量校平，在支承桿上按每200mm劃線、抄平，用限位器按支承桿上的水平線控制整個平臺水平上升。應勤抄平、勤調平，如局部經常與其它部位不同步，應盡早查明原因，排除故障。
滑模施工每滑升一次作一次偏移、扭轉校正，每提升1m重新進行一次抄平和垂直度校正。發現控制偏移、扭轉的線錘偏差較大時即進行糾偏、糾扭。并遵循勤糾正、小幅度的糾正的原則。
5、結語
采用在滑升過程中拖帶鋼結構一體化施工和在滑升過程中變徑相結合的措施，熟料庫從2009年5月4日開始滑升，到2009年5月30日滑模到頂并完成鋼結構順利就位，共計27天。其間進行過兩次變徑，每次6天時間，庫頂環梁及鋼梁安裝就位7天，實際筒倉滑升時間8天。比傳統的施工方法縮短工期50天，提高了施工進度，同時提高了滑模的施工技術，減少了施工資源投入，提高了企業的競爭力，也提高了建設單位總的建設速度，減少了建設成本的投入，取得了較好的經濟效益和社會效益。

參考文獻

[1] GB50113-2005，滑動模板工程技術規范
[2] 高任清,王彥航，倉中倉庫壁滑模同時滑升施工技術。施工技術，2005（3）
[3] 董富強，等，筒倉庫頂鋼結構滑模整體提升施工技術。工程建設與設計，2007（10）

唐志強（1970-），男，河北省石家莊人，本科，河北理工大學，高級工程師，研究方向工程管理；
姚立國（1973-），男，河北省石家莊人，研究生，天津大學，高級工程師，研究方向工程管理；
劉瑞彩（1969-），女，河北省石家莊人，本科，蘇州城建環保學院，高級工程師，研究方向：工業與民用建筑。
