燃?xì)饫錈犭娐?lián)供系統推廣應用的可行性分析

　　劉玉玲

　　摘要：燃?xì)饫錈犭娙��?lián)供系統是一種新式的能量供應系統，它實現了能量的梯級利用�；�于冷熱電三聯供系統，建立了系統的能量平衡方程和經濟模型，通過工程案例，得到推廣燃?xì)饫錈犭娙��?lián)供系統合理的電力與天然氣比價為4：1，相關部門可據此參考制定冷熱電聯供用戶的天然氣價格優惠政策。

　　關鍵詞：冷熱電三聯供;經濟性;節能性;電氣比價

　　1 前言

　　隨著我國國民經濟的快速發展和人民生活水平的不斷提高，人們對能源的需求在不斷增加，而能源的穩定供應是保證我國經濟持續快速發展的前提。據報道，今年3月份以來，我國浙江、湖南、重慶、貴州等地均出現不同程度的電荒現象，部分地區對工業用戶還實行了限產限電。

　　每逢夏季高溫，由于空調的長時間使用，使得電網不堪重負。氣溫在31℃～37℃之間，每上升1℃，電力負荷就要提高10萬千瓦至15萬千瓦�？梢�(jiàn)，夏季應用燃?xì)饫錈犭娙��?lián)供系統即可以降低電網的高峰負荷，使電網負荷和使用趨于平衡，還能調整天然氣冬夏供應之間的峰谷差。

　　迄今為止，已有不少學者從不同角度探討燃?xì)饫錈犭娐?lián)供系統的應用問題，并得到一定的研究成果[1,2,3]。本文通過建立燃?xì)饫錈犭娐?lián)供系統的能量平衡方程和經濟模型，采用工程案例，分析推廣燃?xì)饫錈犭娐?lián)供系統時的可行性氣價。

　　2 燃?xì)饫錈犭娐?lián)供系統介紹

　　2007年8月30日正式頒布實施的《天然氣利用政策》將冷熱電聯供系統列為城市燃?xì)獍l(fā)展的優先類。冷熱電聯供系統的發電效率一般在28%~ 43%，但其綜合能源利用效率在75%~ 90%之間。

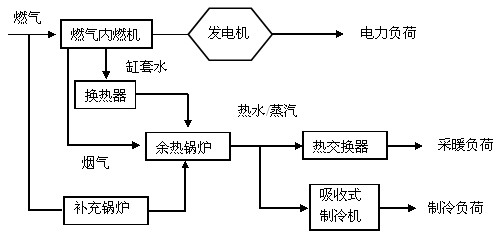

　　傳統的冷熱電聯供系統形式是采用燃?xì)鈨?nèi)燃機+余熱鍋爐，見圖1，通過余熱鍋爐將內燃機的余熱(煙氣和缸套水所含熱量)轉換成熱水或蒸汽，再通過換熱器和吸收式制冷機將能量轉換成冷、熱量加以利用。技術較成熟，系統較為可靠。但是這種連接方式的缺點是系統設備較多、結構較為復雜、轉化效率低、占地面積大等[4]。

　　

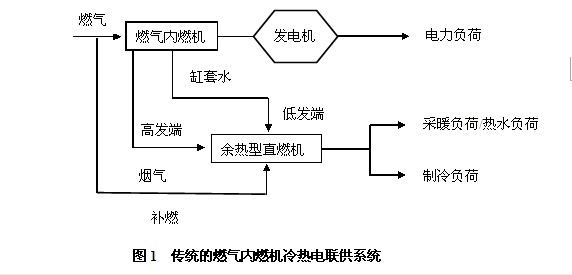

　　在傳統系統形式的基礎上，余熱型直燃機系統根據余熱溫度分別利用煙氣和缸套水熱量，提高制冷效率，使余熱也得到了梯級利用，見圖2。溫度約500℃的煙氣進入高發端，缸套水進入低發端，冬季提供采暖用熱水，夏季提供空調用冷水，實現熱、電、冷三聯供，使天然氣資源得到合理的梯級利用。本系統的特點是結構形式較簡單、系統的轉換效率高、占地面積小[4]。

　　

　　圖2 燃?xì)鈨?nèi)燃機與余熱直燃機結合

　　3 冷熱電聯供系統能量平衡方程和經濟模型[5]

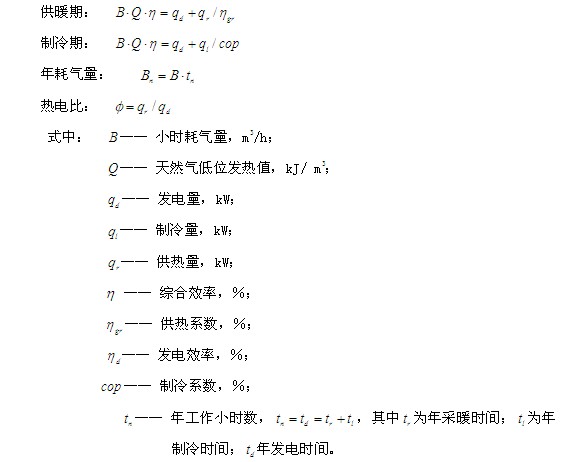

　　(1)能量平衡方程

　　冷熱電聯供系統因春秋季熱負荷需求較少，設備停運，故能量方程為供暖期和制冷期的熱電冷總量和能源消耗的平衡方程。

　　

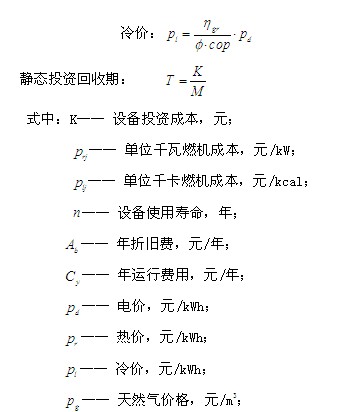

　　(2)經濟模型

　　經濟模型主要包括年凈收益和項目靜態投資回收期的模型。

　　

　　

　　由以上式子可知，影響冷熱電系統年凈收益的因素有發電效率、熱電綜合效率、電價、熱價、冷價、天然氣價格、單位千瓦燃機成本、設備年運行時間。其中熱價和冷價由電價和熱電比等決定。

　　4 工程案例分析

　　以南方某城市為研究對象，采用上面建立的能量和經濟數學模型對冷熱電三聯供系統的經濟性進行分析。燃機的單機效率為300 kW，單位千瓦燃機造價4000元/kW。制冷機的制冷系數為1.27，供熱系數為92.5%，余熱制冷機單位千卡造價為1元。設備使用年限為20年。該系統的經濟性分析結果見表1。

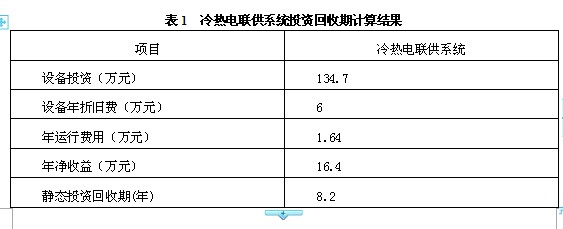

　　表1 冷熱電聯供系統投資回收期計算結果

　　

　　由表1可見，該城市的冷熱電三聯供系統的靜態投資回收期為8.2年，此時，等熱值的電、氣比價為2.5 ：1。若要將該系統的靜態投資回收期控制在5年，則等熱值的電、氣比價為3.6 ：1。國際上為推廣冷熱電聯供系統，等熱值的電、氣比價一般定為4左右，見表2。

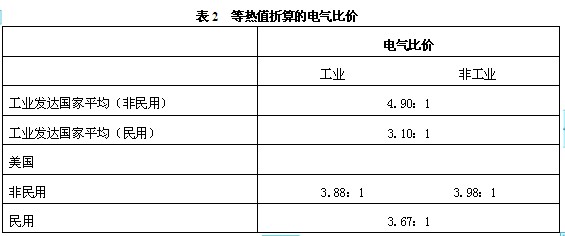

　　表2 等熱值折算的電氣比價

　　

　　北京市推廣冷熱電三聯供系統時，等熱值的電、氣比價達到了4.732 ：1。上海市在等熱值電、氣比價為3.883 : 1時，應用冷熱電三聯供系統的經濟性并不樂觀[6]。為推廣冷熱電三聯供系統，上海市于2004年9月發布了《關于鼓勵燃?xì)饪照{(diào)和分布式供能系統發展的政策意見》，其中規定了對冷熱電聯供系統按700元/kW設備投資給予一定的補貼。由此可見，在我國推廣應用冷熱電三聯供系統，等熱值的電、氣比價需提高到4 ：1。

　　5 結論

　　(1)推廣燃?xì)饫錈犭娙��?lián)供系統符合《天然氣利用政策》。以天然氣為燃料的冷熱電三聯供系統，實現了對能量的梯級利用，是一種節能環保方式，有利于經濟的可持續發展。

　　(2)為推廣燃?xì)饫錈犭娙��?lián)供系統，政府部門應給予相應的政策支持，如電力并網、環境效益補貼等。在天然氣供應、電力上網及財政政策等方面，政府部門應給冷熱電三聯供系統的推廣創造一個有利的發展環境。

　　(3)通過工程案例得到，推廣燃?xì)饫錈犭娙��?lián)供系統，合理的等熱值電、氣比價需達到4：1。在一些已經推廣應用燃?xì)饫錈犭娙��?lián)供系統，但等熱值電、氣比價未達到4：1的地區，政府部門應給予冷熱電三聯供用戶合理的天然氣價格補貼政策。

　　參 考 文 獻

　　[1] 華賁,龔婕. 分布式冷熱電聯供能源系統經濟性分析[J]. 天然氣工業, 2007, 7:118-120

　　[2] 左政. 分布式冷熱電聯產系統的集成建模與優化設計[D]. 廣州: 華南理工大學, 2005.

　　[3] 劉巖, 葛斌, 王培紅. 聯合循環熱電冷三聯供系統的熱經濟性分析分析[J]. 燃?xì)廨啓C(jī)技術, 2007, 20(2) : 6- 22

　　[4] 糜華, 岳永亮, 康相久. 熱電冷聯供系統設計應用中的問題探討[J]. 制冷技術, 2005, 4: 14-20

　　[5] 曹望, 蘇磊. 天然氣熱電冷聯供系統經濟模型的建立與分析[J]. 節能技術, 2007, 25(145): 446- 449

　　[6] 白瑋, 龍惟定. 三個城市應用BCHP系統的可行性氣價分析[J]. 暖通空調, 2006, 30(10): 35-38
