電子產品裝配線提升機用于生產線上、下層之間物料的輸送，是電子產品生產線中不可或缺的重要組成部分。目前生產線提升機大部分采用交流繼電-接觸器電控系統，屬于多檔有極調速控制，其運行速度曲線在加減速段存在速度突變，運行不平穩，對提升機的機械結構會產生較大沖擊[1]。因此，文章提出S速度曲線在電子產品組裝線提升機中的應用，解決提升小車加速度對時間變化率連續的問題，使得提升小車的速度平滑過渡，避免速度突變對提升機結構的沖擊，延長提升機的使用壽命，提高提升機的工作效率。

　　1電子產品裝配線提升機功能描述及速度曲線的選擇

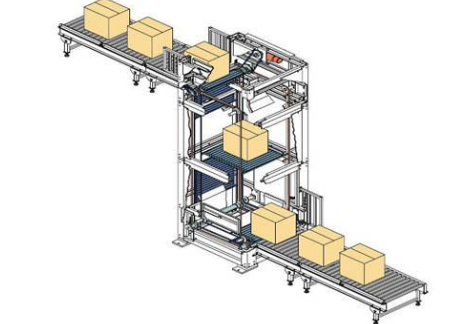

　　電子產品裝配線提升機用于將下層生產線(進口生產線)上的產品運送到上層生產線(出口生產線)，主要包括提升小車、配重機構以及曳引鏈條。其結構示意如圖1所示。提升機采用曳引驅動方式，曳引鏈條懸掛在曳引鏈輪上，一端與提升小車連接，另一端與配重連接，曳引鏈輪利用其與鏈條之間的嚙合力，帶動提升機鏈條繼而驅動提升小車沿著導軌上下運動，上行限位開關(SQ7)、上行極限開關(SQ8)用來限制提升小車最大上升高度，防止撞頂;下行限位開關(SQ4)、下行極限開關(SQ3)用來限制下降的最低高度，防止蹲底。根據加減速特性的不同，提升機的運行速度曲線通常可分為3階段速度圖、5階段速度圖以及6階段速度圖[2]。而由電子產品裝配線提升機的工作原理和負載特點可知，運行3階段速度是電子產品裝配線提升機比較適合的運行方式，3個階段包括啟動加速階段、勻速段、減速段。提升機的運行速度曲線由控制部分給定，要實現提升機的啟動、加速、勻速、減速、停止的平滑過渡，需要按照理想S形3階段速度曲線運行，因此必須建立理想S形速度曲線的數學模型。

　　2S形速度曲線的數學模型

　　電子產品裝配線提升機采用多段調速時存在速度突變，容易產生較大的沖擊負荷，影響設備的安全運行。依據電子產品裝配線工作特性，研究表明，采用對稱三階段理想S形速度運行曲線能有效解決這些問題。對稱三階段理想S形速度曲線如圖2所示。圖2中v、a、ρ分別代表著速度、加速度和加加速度;an是加速階段最大正向加速度值，ρn是加速階段最大正向加加速度值。下面分段研究圖2中不同階段的數學模型。1)加速階段數學模型第一階段oabc(0

　　3S形速度曲線的實現

　　提升機由異步電動機驅動，異步電動機多種速度與轉矩控制方法可實現速度S形速度曲線的變化[3-6]。為了減小速度突變對機械部分的沖擊，本系統采用PLC實現S形速度曲線變化，控制系統硬件由三菱FX3U系列PLC控制器、FX2N-4DA數模轉換模塊、三菱GOT1000觸摸屏、三菱FR740變頻器以及NPN型1024P/R編碼器等組成，系統控制原理如圖3所示。將上述建立的3段對稱理想速度曲線進行離散化，離散化后的值存放至PLC的EPROM中，通過查表方法讀取，再通過D/A模塊對變頻器頻率進行改變，從而控制提升電動機，其變化趨勢與理想S形速度曲線模型一致。編碼器與電動機輸出端相連，然后利用給定速度值與編碼器的反饋值進行實時比較，提升機運行實時速度曲線由觸摸屏監控顯示，變頻器頻率變化曲線如圖4所示。

　　4結束語

　　本文通過分析曳引鏈條驅動方式的電子產品裝配線提升機工作特點，確定了一種運行速度平滑和生產效率較高的三階段對稱理想S形速度曲線數學模型。采用PLC對理想S形速度曲線進行離散，并通過數模轉換將離散值轉變成變頻器的頻率S形變化，從而提高提升機的運行效率和平穩性。實驗表明，該系統運行正常，系統設計具有通用性，對電子產品裝配線提升機交流調速系統設計和改造具有實際參考價值。

　　《電子產品提升機S形速度曲線》來源：《信息化研究》，作者：朱方園

轉載請注明來自：http://www.jinnzone.com/dianzijishulw/69813.html
