兩臺發電機機組同時跳閘原因分析
　　克金超王朝利
　　(神火電力公司發電廠,河南永城476600)
　　摘要：文章分析了兩臺機組同時跳閘的原因，實施了防范措施。
　　關鍵詞:直流接地；設計錯誤；保護誤動；雙機同跳；防范措施
　　神火鋁電廠二期3#、4#機組汽輪機危急跳閘（ETS）相互獨立；電氣發變組保護相互獨立；直流系統可分別獨立運行，系統間設有聯絡刀閘。為提高安全可性，正常為閉環運行。
　　1、雙機同跳現象
　　2006年2月14日09:04，鋁電電廠3#、4#機組同時跳閘（以下簡稱雙機同跳），2006年2月17日17:21，3#、4#機組再次同時跳閘，兩次跳閘前運行情況完全雷同：機組滿負荷運行，運行參數都在額定范圍內，無任何異�，F(xiàn)象；無任何操作和檢修工作。調取事故記錄，兩次跳閘現象如出一轍：熱工方面，ETS首出和SOE記錄同是"電氣故障"原因，無任何其他熱工保護信號；電氣方面，微機保護裝置記錄同是"熱工保護動作"，無任何其他電氣保護信號。兩次跳閘時，電氣均發"直流系統接地"信號。
　　2、原因分析

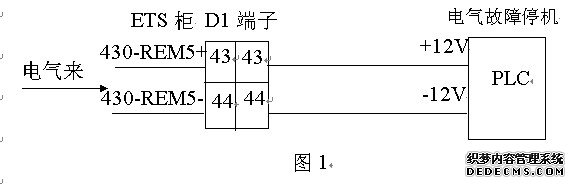

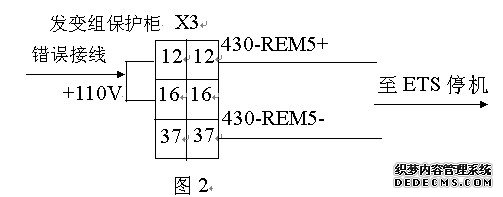

　　雙機同跳后，在3#機ETS柜檢查，首先在停機信號D1輸入端43、44（電氣來電氣故障信號）端子檢查，44號線430-REM5-為0伏，無異常，然后在測量43號線430-REM5+對地電壓時，發現直流電壓高達244V，而設計為直流12V（見圖1）。在#4機ETS柜檢查，也發現同樣的錯誤。由電氣過來的信號應為無源觸點，怎么會變成有源的呢？檢查人員順藤摸瓜，在電氣發變組保護柜核對設計圖紙和實際接線，結果發現3X信號輸出端12端子線430-REM5+（去ETS關主汽門）并接16端子直流+110V，與圖紙相符，由于直流負接地，故直流正對地電壓為220V（見圖2）。由此判斷，設計院設計錯誤，電氣部分和熱工部分出現脫節，沒有銜接好。ETS原設計沒有電氣故障停機保護，后來由安裝調試單位增設，但沒留下變更圖紙，給問題的查找?guī)�來極大的障礙。

　　至此，兩次同跳機理真相大白：熱工ETS柜PLC輸入信號要求為無源觸點，為輸入信號提供直流24V電源，而3#、4#機組實際接線同為有源觸點（一端為直流110V），當直流系統接地的瞬間，對地電壓突變至220V，產生強電場干擾，PLC觸發器翻轉，形成閉合回路，最終導致保護誤動。
　　3、直流接地原因分析

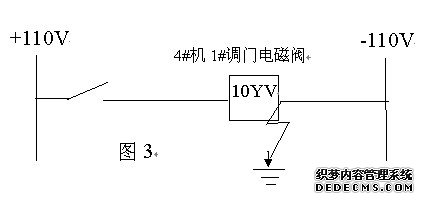

　　雙機同跳前，#3、#4直流系統閉環運行，正對地電壓125V，負對地電壓107V；雙機同跳后，正對地電壓232V，負對地電壓0V，由此判斷負極金屬性接地。經檢查，發現4#機1#調速汽門10YV電磁閥線圈絕緣電阻為0歐(見圖3)。更換線圈后，直流系統電壓恢復同跳前數值。

　　4、結論
　�。�1）、設計院設計失誤，發變組保護機柜存在接線錯誤，直流系統強弱電連在一起，是保護誤動的根本原因。
　　（2）、直流控制帶電設備突然實接地，是保護誤動的直接原因。
　　5、防范措施
　�。�1）、對錯誤接線進行更改，拆除電氣發變組保護柜3X信號輸出端12端子線430-REM5+（去ETS關主汽門）與16端子直流+110伏的短接線，使ETS柜24V停機信號回路與220V強電完全隔離。
　�。�2）更換直流系統接地設備，加強對直流系統的檢測與絕緣檢查，防止直流兩點接地引起保護誤動。
　　
