摘要：本章探討了低壓供電系統中出現漏電時的人身觸電危險性及由漏電引起的火災危險性的原因，為避免電氣設計與施工過程中的錯誤，必須采取措施確定采用相應的防觸電保護方式，再根據情況考慮配合使用漏電保護器，確保接線正確。
　　關鍵詞：高層建筑；配電系統；安全設計措施
　　一、引言
　　高層建筑的電氣設計首先是要考慮到人身的安全，探討低壓供電系統中出現漏電時的人身觸電危險性及由漏電引起的火災危險性的原因，并提出了相應的防范措施。在高層建筑電氣設計中具有重要的意義。
　　二、低壓三相供電系統中漏電的觸電危險性及其防范
　　（一）低壓三相供電系統中漏電原因分析
　　l.熔斷器規格可能人為加大數倍或被銅絲代替，起不到過流保護作用；
　　2.電故障點可能發生在系統的足夠遠的末端，故障回路阻抗較大，漏電短路電流不足以令熔斷器動作；
　　3.如果電氣設備容量較大，熔體額定電流超過漏電電流時，熔斷器也不會動作；
　　4.接地裝置不符合要求，造成接地電阻較大，導致漏電短路電流較小也不會令熔斷器動作；
　　5.當采用過電流自動保護開關時，開關失靈，或脫扣電流設置過大，自動保護開關不動作；
　　6.保護接零(接地)線的接線端子連接不實，造成接觸電阻過大，限制了故障電流，導致熔斷器不動作。
　�。ǘ�）觸電事故的防范
　　1.應用漏電保護器。保護接地對接地電阻值要求較高，在土壤電阻率p值較大的地區很難實現，而接零保護系統中存在著保護零線斷線后不能保證安全的缺陷，重復接地也只能起到平衡電位、減輕故障程度的作用。為提高安全程度，就要配合使用漏電保護器。
　　漏電保護是從泄漏電流，人體觸電等非金屬性單相接地等故障考慮，用來保護人身及設備安全的一種保護方式，在實際使用中，由于電流動作型的檢測特性好即可作全系統的總保護也可作為各干線，支線的分級保護，因此，電流型的漏電保護器是應用較普遍的一種。由于漏電保護采用的是“差動”保護，當配電線路中發生相一地故障或絕緣破壞時，漏電保護能否可靠動作，主要取決于故障電流或漏電電流的路徑因此漏電保護與接地系統的形式有很大的關系。
　　2.實施等電位聯結。等電位聯結是指將保護接零總線與建筑物的總水管、總煤氣管、暖通管等金屬管道或裝置用導線聯結的措施，以達到均衡建筑物內電位的目的，降低接觸電壓，防止因TN系統相線接地及其它原因所引起故障電壓的電擊，防止因TN系統PEN線斷線而形成危險電壓的電擊，圖1所示。
　　
　　圖1中性點接地的系統中PEN線斷線的危險
　　等電位聯結對防止或減輕接觸電壓是一種很有效的措施。但不能認為設置了總等電位聯結就能防止單相接地故障的電擊危害，裝置自動切斷故障電源的保護裝置仍為主要保護措施。對此IEC規定，在采用自切斷電源的防間接接觸保護措施中應作總等電位聯結。英國IEE則將總等電位聯結與自動切斷電源合為一條措施，即如果不設置總等電位聯結，幾自動切斷電源這一保護措施不能單獨成立，除非補充其它安全措施。
　　三、高層建筑低壓配電系統漏電的火災分析與防范
　　多年來，我國對電氣火災的防范工作大多只限于一般性的防火檢查，這與許多發達國家存在著較明顯的差異。發達國家更側重依靠完善電氣系統的設計、安裝和管理來消除電氣起火的隱患，從根本上杜絕電氣起火事故的發生。正是由于側重點的差異，才造成今日我國電氣火災此起彼伏，防不勝防的嚴峻局面。近年來，由漏電引起的火災不斷發生，而且這種火災比起短路等引起的火災更具隱蔽性，通常是悄悄地發生，失火后也難以找出真正的原因來加以防范，因此，危害性也就更大。充分了解漏電的火災危險性，加強對漏電的技術防范措施應是當前電氣防火工作的重要任務之一。
　�。ㄒ唬┞╇娨�起火災的原因。
　　1.接地電弧性短路是最危險且多發的電氣火災隱患。
　　2.漏電電流引起火災漏電故障點通常情況下接觸會不實，似接非接，導致接觸電阻較大，使過流保護裝置難以動作，同時會在故障點處產生電弧，足以引燃所有可燃物。
　　3.保護零線或保護地線的接線端子處連接不實，引起火災。
　　4.漏電電流引起火災漏電持續發生后，由于電流不能流散，而尋找阻抗小的另一回路通地，會沿保護接零線(接地線)傳導使所有與之相連的電氣裝置的金屬外殼帶有對地電壓，這時就可能向鄰近低電位的水暖管、煤氣管等金屬構件飛弧成為起火源，同樣能引燃周圍可燃物。
　�。ǘ�）造成漏電的因素
　　1.低壓配電系統的安裝質量問題，如潮濕或有酸堿腐蝕性的環境中，電線明敷，設備未做保護直接安裝；布線時，刀、鉗、錘等損傷絕緣層；導線接頭連接質量和絕緣包扎質量不符合要求等等不規范現象。
　　2.電氣線路或設備疏于檢查，因過負荷或使用年限較長等原因絕緣劣化；
　　3.選用假冒、偽劣的電氣產品；
　　4.外界因素，多見為水份浸入、擠壓、鼠咬等。
　�。ㄈ�）漏電火災的防范措施
　　1.裝設漏電保護器。現行的低壓配電系統中設置的保護接零和過流保護裝置等措施不能完全有效地防止漏電火災的發生，如圖2所示。RCD是最有效的接地故障保護電器。當發生電弧性接地故障起火時，RCD則能立即動作切斷電源。因此，預防火災的接地故障保護設置部位應：首先，預防火災的漏電電流動作保護器應設置在其保護范圍內正常時漏電電流小于或等于150mA的部位。其次，高層建筑中，低壓配電系統多為三級配電，預防火災的漏電保護器應設在二級配電的配電箱的總開關處。第三，對于高層住宅建筑應在每棟住宅的電源進線總開關處設置預防火的漏電保護器。
　　

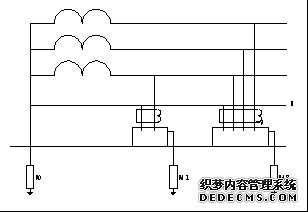

　　圖2漏電保護器應用于TT系統中
　　2.RCD動作電流的選擇
　�。�1）對于分支線及線路末端用電設備選擇RCD，取I△n=30mA；t≤0.1s；
　�。�2）對于支線選擇RCD，取I△n=100mA；t≤0.3s；
　　（3）干線選擇ReD，取I△n=500mA；t≤1s；
　　3.保護接零及保護接地線的截面積選擇必須經過計算確定，并用碰殼短路實驗進行電流校核。其接線端子必須可靠連接，不允許有松動，并經常檢查其連接質量。
　　4.接地電阻值應符合設計要求。電氣設備的保護接地電阻值不應超過4Q，如用電設備的容量較大，熔體熔斷電流也較大時，應增加接地線截面或并聯接地體以充分減小接地電阻值，增大漏電短路電流，有利于保護裝置動作。
　　5.實施等電位聯結。漏電保護器對于單相220V線路只提供間接接觸保護，同時還存在因機件磨損、接觸不良、質量不穩定、壽命較短等因素而導致動作失靈的種種隱患，不能單獨成為一種可靠的保護措施，因此尚應實施等電位聯結，才能有效地消除漏電的電氣線路或設備與低電位的金屬構件之間電弧、電火花的產生，即消除漏電電壓引起火災的可能。等電位聯結是指將保護接零總線與建筑物的總水管、總煤氣管、暖通管等金屬管道或裝置用導線聯結的措施，以達到均衡建筑物內電位的目的，尤其是對于易燃易爆場所更有其不可替代的作用。
　　四、結語
　　高層建筑電氣設計包括的范圍很廣，本文主要就其中的供電系統的安全保護問題進行了探討，詳細分析了低壓供電系統中出現漏電時的人身觸電危險性及由漏電引起的火災危險性的原因，指出了一些錯誤認識，提出了相應的防范措施。
