配網線損包括用戶變電所，配電線路，配電變壓器及用電設備的電能損失，主要是用戶線損。我國配網線損比發達國家高5%左右，按我國目前的發電量，降低5%的線損約相當于節電1500億kWh。因此，推廣配網降損節電技術具有可觀的經濟效益和社會效益。配網降損技術主要包括：優化配網結構；實現配網經濟運行；采取先進合理的無功補償措施；提高配網降損科學的管理水平等。
　　一．優化配網結構
　　1．提高用戶變電站進線電壓
　　當系統截面積和輸送功率不變時，升壓后降低進線功率損耗率參見下式。

　　若將用戶變電所進線電壓由10kV升高到35kV，則進線損耗率約可降低91.8%。
　　2．推廣應用低損節能變壓器
　　變壓器的損耗為全部線損的1/3，因此要推廣應用低損節能型變壓器。如S9、S11及非
　　晶合金變壓器等較S7系列變壓器，其空載損耗最高約可下降80%，負載損耗下降50%。
　　二．實現經濟運行
　　1．經濟運行電壓
　�。�1）運行配變的負載損耗大于空載損耗，應適當提高運行電壓；若空載損耗大于負載損耗，則應適當降低運行電壓。
　　（2）在配變的低壓側的負荷終端，電壓偏差應調整在-3%～+1%內運行。由于電動機負荷的電壓無功靈敏度遠大于電壓有功靈敏度，因此應避免大于+3%的電壓偏差運行，過高的電壓正偏差會使配網無功增大，損耗增加。
　　2．線路經濟運行
　�。�1）可增加并列線路運行。既可減小線路電阻的損耗，又能提高運行的可靠性。
　�。�2）可實現環網開環運行。在環網上合理確定開環點，合環運行各段線路負荷之和大于開環各段線路之和，因此環網開環運行可降低線損。
　　3．變壓器經濟運行

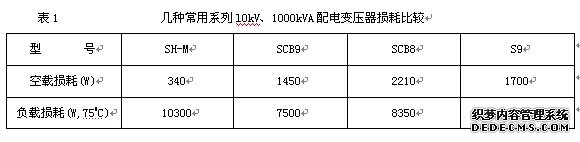

　　（1）合理選擇配變?nèi)萘?br /> 　　配電系統中，變壓器的損耗約占整個配電系統損耗的50％左右。因此，選擇低損高效的配電變壓器具有十分重要的意義。幾種常用系列l(wèi)OkV、1000kVA配電變壓器損耗的比較參見表1。
　

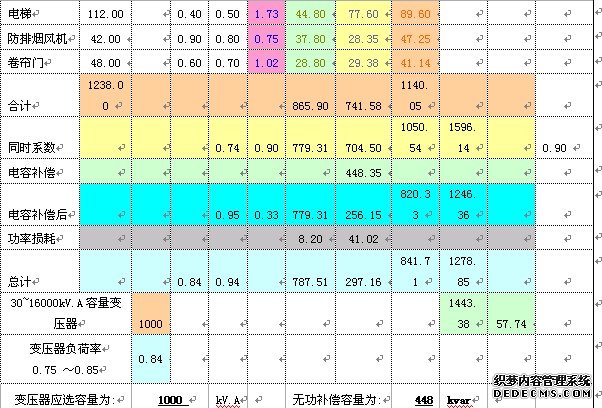

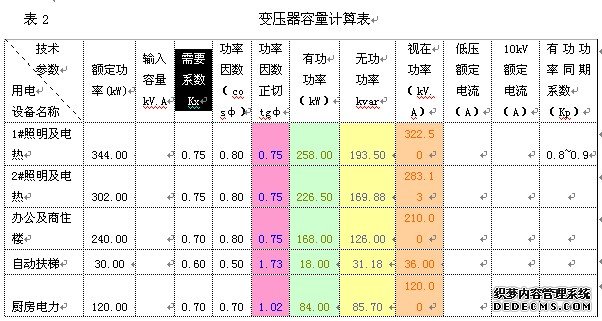

　　配網配變?nèi)萘繎?yīng)進行優化選擇。變壓器容量計算表可參考表2。
　　

　�。�2）雙繞組單臺變壓器經濟運行
　　當空載損耗與負載損耗相等時，變壓器效率最高，運行最經濟。一般情況下，變壓器運行在40%～80%的負載率時損耗較小。
　　單臺變壓器經濟負荷為：

　�。�3）多臺同型號、同容量變壓器經濟運行
　　應計算變壓器臨界負荷，確定不同負荷情況下應投運的變壓器臺數。
　　幾臺變壓器臨界負荷可按下式計算：

　　若總負荷Smax>Sk，則使用n臺并列運行；若Smax　�。�4）調整負荷，盡量減小變壓器負載曲線的波動，縮小變壓器平均負載率、最大負載率和最小負載率的差，使變壓器始終運行在經濟負載率附近，節電效果顯著。
　　4．平衡三相負荷
　　設低壓三相負荷電流分別為IA、IB、IC，中性線電流為I，負序電流為I2，則負序電流和零序電流在中性線和相線上產生的有功損耗將使線損增加，單相負荷產生的無功電流，負序電流將引起很大的線路損耗。因此，平衡三相負荷和無功補償對降低線損非常重要，盡可能實現三相負荷的平衡，才能達到節能的目的。
　　三．提高無功補償水平
　　1．確定無功補償容量
　　低壓無功補償容量的大小決定于用電負荷的大小、補償前用電負荷的功率因數以及補償提高后的功率因數值，一般常用計算法求補償設備容量
　　QB=Pm（tgФ1-tgФ2）或QB=Qm（1-tgФ2/tgФ1）
　　式中QB——所需的補償容量，kvar；
　　Pm——最大負荷月的平均有功負荷，kW；
　　Qm——最大負荷月的平均無功負荷，kvar；
　　tgФ1——補償前的功率因數角Ф1的正切值；
　　tgФ2——補償后要求達到功率因數角Ф2的正切值。
　　也可用以下公式直接求出QB補償容量值：
　　QB=P{（1/cos2Ф1-1）0.5-（1/cos2Ф2-1）0.5}（kvar）
　　cosФ2采用最大負荷月的平均功率因數，cosФ2的確定必須適當。如果將功率因數由0.9提高到1所需要的補償容量與由0.7提高到0.9時比較，其前者的經濟效果比后者要低得多，而當功率因數由0.95提高到接近1時，所需的補償容量比從0.85提高到0.9要大得多，很可能得不償失。因此，將功率因數提高到1是不科學的。
　　2．選擇配網無功補償方式
　　低壓配網無功電源的最佳安裝位置是接近無功負荷點的低壓配電線路。低壓配電線路無功補償?shù)慕?jīng)濟效益遠大于高、中壓配電系統的無功補償。據有關統計，在相同供電量的基礎上，低壓配網線損電量達到中壓網損的六倍。主變和配變側的無功補償容量也僅補償電磁繞組的無功損耗即可。因此，無功補償優化主要是體現低壓配網的無功優化。
　　如，以一條10kV配電線路為例，來分析不同無功補償方式的不同效果。

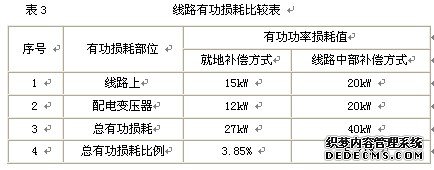

　　某10kV、10km長的配電線路，導線為LGJ－120，在其末端有1臺1000kVA的配變，接近滿負荷運行，cosφ=0.7。無功補償分A、B兩種方式配置，A為低壓側就地補償700kvar；B為10kV線路中部補償700kvar。分析計算結果見表3。
　　

　　由表3數據可見，在用戶端低壓側就地?zé)o功補償效果較好，可減小有功功率損耗1.86%。因此，在配電網中無功補償應以低壓側就地補償效果較好。同時，重視推廣動態無功補償技術的應用，以提高無功補償?shù)男�率和可靠性�?br /> 　　結語
　　實現配網降損是構建“和諧電力”和電力“科學發展觀”的重要內容之一，也是建設“安全經濟優質配網”的重要內容。通過優化配網結構、實行經濟運行、合理無功補償、加強科學管理，使線損降低5%是完全能夠?qū)崿F(xiàn)的。通過采取上述措施不僅能夠提高電能質量，取得降損節電的效果，更能夠進一步提高配網安全運行的水平。
　　
