摘要：本文提出適用于小型熱電站輔機節能改造的方案，實現高效節能的生產方式，并分析采用熱電聯產，進一步實現節能效果。

關鍵詞： 熱電站 熱電聯產 節能改進

1前言

《中華人民共和國節約能源法》第39條提出“推廣熱電聯產、集中供熱、提高熱電機組的利用率，發展熱能梯級利用技術，熱、電、冷聯產技術和熱、電、煤氣三聯供技術，提高熱能綜合利用率”的指導性政策，充分說明我國政府對節能減排的重視程度。利用變頻凝結水泵及熱電聯產是本文在熱電站節能設計突破點。

2中小型熱電站設計中凝結水泵變頻的應用

1.概述

在過去的電站設計中，凝結水泵靠與液位連鎖控制其啟停，除氧器水位由除氧器水位調節閥手動或自動控制。自動控制方式包括單沖量(除氧器水位)和三沖量(除氧器水位、凝結水量、給水流量)兩種控制。當給水流量小于14%時，除氧水位由三沖量控制切換為單沖量控制;當給水流量大于25%時，除氧水位由單沖量控制切換為三沖量控制。除氧器水位調節投入自動控制方式時，節流損失大，能耗較高。

凝結水泵采用變頻控制后，當機組負荷變化時，凝結水泵轉速和流量隨負荷變化，同時水泵的效率跟隨轉速改變，并且始終在最大效率附近;當泵轉速減小時，其電機的能耗將以其三次方的速率下降，節能效果非常顯著。

2.變頻連鎖方式

變頻運行泵與工頻備用泵可連鎖，一旦變頻泵出現故障跳閘，工頻泵將自動連鎖運行。變頻器維修好后，可將工頻泵切換到變頻運行。在凝結水泵變頻運行時，根據除氧器的水位調節泵轉速，使除氧器水位調節閥幾乎全開，節流損失達到最小，這種狀態下，系統運行穩定。當變頻運行泵跳閘時，可立即關小調節閥(閥門開度以泵跳閘時的機組負荷為基礎量進行調節)，將除氧器水位調節由泵轉速調節切換到用調節閥的開度調節，以防止對除氧器水位造成過大擾動，使系統設備安全運行。

3.注意事項和解決方法

凝結泵(包括凝升泵)變頻運行時系統壓力低于工頻運行時的壓力，凝結泵(包括凝升泵)在停止過程中有時發生出口逆止門犯卡，造成凝結水返流，致使凝結水母管壓力下降，給水泵密封水中斷，引起給水泵運行中跳閘，鍋爐斷水的事故，所以要求凝結泵(包括凝升泵)在切換停泵的時候，必須將聯鎖投入(備用位置)，一但發生逆止門犯卡，造成凝結水母管壓力下降，可以使停止泵低水壓聯動，避免事故的發生。

4電站改造節能效果分析

對某電廠的#4機組B凝結水泵系統進行變頻方案改造后，通過近半年的實際運行，效果表明:節能改造取得良好的節能效果。凝結水泵變頻改造前后的實測數據見表一。

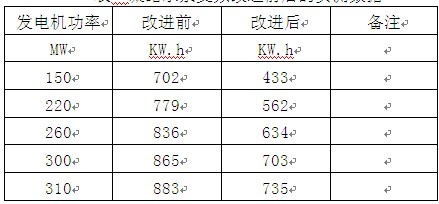

表一凝結水泵變頻改造前后的實測數據

在300MW工況下，每年節省的電量為:

Wl=(Pd-Pb)x2400

=(865-703)x2400

=145800KW·h

在260MW工況下，每年節省的電量為:

W2=(Pd-Pb)x2400

=(835- 634)x2400

=482400KW·h

如此類推，#4機組B凝結水泵每年可節省電量為:

W=W1+W2+W3+W4

=1537500kW·h

在低負荷工況下，凝結水泵采用變頻調節方式后，凝結水泵出口壓力明顯降低，防止低加銅管的泄漏，同時減輕凝結水對低加銅管的沖刷，減少了低加停運查漏的次數，提高低壓加熱器設備利用小時數，提高了機組熱經濟性。凝結水泵進行變頻改造后，電站年收益顯著，各項性能參數符合原設計標準。此項改造成果可在同類型機組上推廣應用。

3熱電站熱電聯產

熱電站有兩種產品，那就是熱和電。熱電廠應以熱為主，供熱是主要任務，是建廠的先決條件，發電只是輔助產品，如何做好熱電聯產，是當今又一熱門話題。

中央提出建設資源節約型和環境友好型社會，大抓節能降耗，熱電聯產可以大有所為，國內外的經驗已證明發展熱電聯產是有效措施，否則中國的可持續發展恐難實現。面對國際油價的飆升和減少溫室氣體排放的壓力，歐盟對節約能源高度重視。在歐盟委員會發布的能源效率行動計劃中，提出到2020年減少一次能源消費20%的節能目標，并減少溫室氣體排放20%，對此，歐洲有關機構對熱電聯產的節能潛力進行評估，結果表明：僅熱電聯產一項技術可完成1/3的歐盟節能目標，每年可減少CO2排放1億噸。

1. 熱電聯產考核指標的探討

我國在最近發布的《小火電機組建設管理暫行規定》中，以“供電標準煤耗應小于360 g/kWh、熱電比應大于50%”作為考核、界定熱電廠的指標。根據我國的國情，提出用熱電比大于50%和熱電廠的總熱效率為45%是比較切合實際的。 (1)熱電比

即熱能產出比，可用下式表達：

式中 X——熱電比，%;

Qn——機組對外供熱量，t;

in——供熱蒸汽焓，kJ/kg;

W——機組發電量，kWh。

(2)總熱效率

熱電廠的總熱效率，或稱熱電廠的燃料利用系數，是一個量的指標，它反映了熱電廠能量輸出和輸入的比例關系。

ηtp——熱電廠總熱效率，%;

W——熱電廠年發電量，kWh/a;

Qn——熱電廠年對外供熱量，t/h;

Br——熱電廠年耗燃料量，kg/a;

Qr——燃料應用基低位發熱量，kJ/kg。

由于ηtp未考慮兩種能量產品質的差別，用熱量單位按等價能量相加，所以它表示熱電廠所消耗燃料的有效利用程度。對于凝汽式電廠，汽輪機排汽熱量成為冷源損失，雖然機組發電量很大，但無對外供熱，其熱電比為零。對背壓機，其排汽熱量全部被利用，其熱電比高達80%以上。對抽汽凝汽式機組，因抽汽量是可調節的，可隨外界熱負荷的變化而變化，當抽汽量達到額定值時，排入凝汽器的流量較小，此時機組熱效率較高，其熱電比接近背壓機;當外界無熱負荷時，其熱電比為零，相當于凝汽機組，此時機組熱效率甚至比同容量的凝汽機組還差。

把熱電廠總熱效率確定為45%作為考核熱電廠的指標，一是具有先進性，因?yàn)樗�高于超高參�?shù)、超臨界參數的大型凝汽式發電廠的熱效率;二是比較切合實際，一般情況下，熱電廠能達到這一要求，例如，對CC12-35/10/5型雙抽凝汽式汽輪機組，當額定電功率為12MW、對外供熱17t/h時，總熱效率就可達到45%;其他型式的機組，象CC25-90/10、C50-90/10型，在額定電功率的情況下，只要分別對外供熱16t/h、26t/h，亦能達到上述指標。

2.熱電聯產節能效果計算

熱電聯產是指由供熱式汽輪機作過功的汽流來對外供熱，供熱部分無冷源損失，其熱耗HR的表達式為：

式中 HR——機組發電熱耗，kJ/kWh;

Do——汽輪機進汽量，kg/h;

io——汽輪機進汽焓，kJ/kg;

ig——給水焓，kJ/kg;

Dn——對外供熱蒸汽量，kg/h;

in——供熱蒸汽焓，kJ/kg;

Ebs——化學補水焓，kJ/kg;

N——機組電功率，kW。

從上式可以看出，在計算機組發電熱耗時，已扣除了供熱熱量，也就是說，熱電聯產的供熱機組與同容量的凝汽式機組相比，由于利用了供熱式汽輪機的抽汽或排汽對外供熱，使熱化發電部分避免了冷源損失，且供熱量越大，熱耗越低，亦即發電煤耗越低。

供熱機組的主要形式有兩種，即背壓式和抽汽凝汽式。前者因發電后供熱，無冷源損失，發電煤耗最低，一般僅180～200g/kWh;后者在額定抽汽工況下，發電煤耗亦只有300～360g/kWh，相當于300 MW凝汽機組的煤耗水平〔1〕。

熱電聯產還體現在由于熱能供應方式的改變帶來能量數量利用方面的好處。與分散供熱的供熱鍋爐相比，由于熱電廠的鍋爐效率遠高于供熱鍋爐，所以集中供熱比分散供熱的煤耗低得多，即

因?yàn)?eta;g>ηf,所以bg

式中 bg——集中供熱的供熱煤耗，kg/GJ;

bf——分散供熱的供熱煤耗，kg/GJ;

ηg——集中供熱鍋爐效率，%;

ηf——分散供熱鍋爐效率，%;

ηd——管道效率，%。

一般說來，熱電廠鍋爐效率在80%以上，管道效率在98%以上，而一般供熱鍋爐效率僅50%～60%;分散供熱的供熱煤耗多在58～70kg/GJ，而熱電廠集中供熱的供熱煤耗僅38～43kg/GJ。由此不難看出，熱電廠鍋爐較分散供熱鍋爐的節能效益高得多。

小結

熱電站節能改造具有廣闊的應用前景。中小型熱電站熱機專業設計人員在設計過程中，抓住關鍵環節，理順設計思路，將復雜的熱電站設計簡單化，模塊化，使熱電站的設計進度更快，設計質量更高。無論是電站輔機節能還是熱電聯產，都需要在測試中不斷展開主要電機或者其它輔機節能方案的研究，并將進一步探索輔機節能方案的新技術，進一步發掘節能潛力，深入研究存在問題的機理，使得新的節能方案在創建節約環保型電廠中發揮更好的作用，并希望通過本文研究的結論能對同類電站節能改造有借鑒意義。
