摘 要：長期以來繼電保護一直沿用預防性定期試驗為主的計劃檢修體制，不論設備處于什么樣的運行工況、有無影響安全運行的缺陷，都必須一律“到期必修”。隨著電網的快速發展，繼電保護設備成倍的增加，繼電保護設備的技術成熟，計劃檢修管理體制已經越來越不適應現代建設智能電網快速發展的要求，需要探索新的繼電保護檢修制度。文章分析了配電線路保護實行狀態檢修的必要性和可行性，希望對今后實行狀態檢修發揮一定的作用。

關鍵詞：10 kV 線路保護;狀態檢修;必要性;可行性

0 引言

為了保障電力系統的安全可靠運行，繼電保護裝置一直沿用定期檢修的方式。隨著電網規模的不斷擴大，設備數量越來越多、檢修工作量越來越大，已成為制約電力系統效益增長和工作效率提高的因素之一。因此，狀態檢修一直是從事繼電保護同仁們夢寐以求的事物。微機保護的日益發展和成熟，裝置的自檢功能日臻完善，已具備了實現狀態檢修的客觀條件。特別是與廣大客戶息息相關的10KV 配電線路，實施狀態檢修更有經濟效益和社會效益。文章分析了10KV 配電線路保護狀態檢修的必要性和可行性。

1 配電線路保護狀態檢修的必要性

1.1 電網快速發展基本情況

近年來隨著國民經濟的持續發展，電網保持了高速發展勢頭，變電站如雨后春筍般超常規速度增長，如今全國220KV 以上變電站已超過2000座，“十一五”期間整個電網的規模將會是“十五”末的兩倍。隨著輸變電設備的增加，檢修人員的不足，致使設備檢修、管理工作壓力日益增大，以某個供電公司為例，目前有220KV 變電站21 座，110KV 變電站52 座，35KV 及開關站9座，保護裝置套數(220KV 按雙重化配置計算)見表1。

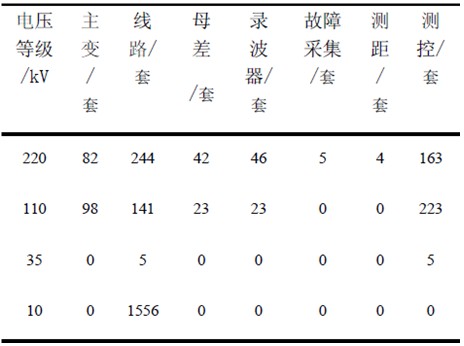

表 1 保護裝置臺數

由此可見220KV 及以上保護為586 套，110KV等級保護為508 套，35KV 以下等級保護為1566套。按照常規220KV 每套保護校驗時間為一天，110KV 每套保護校驗時間為半天，10KV 一天可校驗7 套保護，全部折算成220KV 保護為1064套。依據DL/T 995-2006《繼電保護和電網安全自動裝置檢驗規程》中的規定，微機保護部分檢驗周期為2∽3 年，全部檢驗周期6 年。按每套保護校驗由4 人完成計算，每年需19 個保護專業人員每天進行常規的保護校驗，雖然目前公司有保護人員30 人，但還有更多的任務要做，如大修技改、保護換型安裝調試、綜合自動化改造、事故處理、基建驗收以及必須要求一次設備配合停電進行保護傳動試驗。這些工作量都需完成，電網還不斷在發展，保護裝置在增加，因此按照DL/T 995-2006《繼電保護和電網安全自動裝置檢驗規程》的要求保質保量完成任務是幾乎不可能的，這樣帶來的最大問題就是不能有校地掌握電網中實際保護的運行狀態，確保保護裝置能在電網運行中發揮必要的作用。

1.2 配電線路保護現場檢驗質量不高

長期以來10kV線路保護裝置現場定期試驗質量不高，主要有以下幾個方面造成的：

(1)保護試驗前線路需停電，而10kV線路停電直接影響到廣大客戶的用電需求，停電申請困難，客戶不允許長時間停電。

(2)當今保電任務多，保電期間當然不能停電檢修。

(3)用電高峰期不能停電，一年有近4 個月的負荷高峰期，負荷高峰期期間只能搶修不能停電計劃檢修，因此計劃檢修時間縮短。

(4) 10kV 線路保護屬于地調管理，省調基本上不管，技術監督也基本上監督主系統，因此管理制度相對寬松。

(5) 10kV 線路保護裝置的配置簡單，一般采用電流速斷、過電流及三相一次重合閘構成，因此保護人員現場調試也盡量簡化，特別是電磁型繼電器幾乎處于消失的當今，裝置要調的東西很少，基本上就做三個功能試驗加整組傳動跳開關。

(6) 10kV 線路保護定試一般安排整段出線輪停，當開關有問題時需檢修專業修好開關后才往下操作，因此會耽誤保護試驗時間，計劃停電時間過了就不能再停電了。

(7) 如今安全管理越來越細，安全管理制度越來越多，工作流程越來越復雜，很多時間都花在操作票、錄音、操作、工作票流程、安全監督上去了，現場有效工作時間很短。

1.3 配電線路保護現場定期試驗中發現缺陷很少

現場10kV微機保護定期試驗時很少發現裝置缺陷，表2 是某個供電公司近幾年定期試驗解決保護缺陷統計：

從表2 可看出，缺陷屬保護裝置問題沒有一起，主要是電流、電源插件、開關問題，

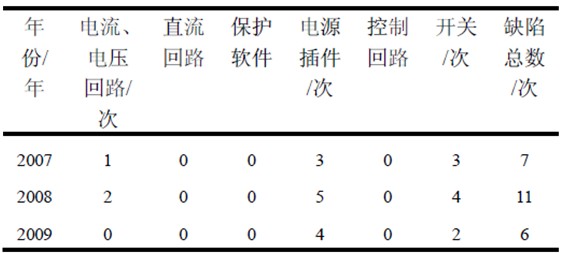

表 2 10kV 線路保護裝置缺陷統計

在統計中發現電流主要是接地不規范、繞組分配不合理問題，這應該在基建驗收就應該發現和整改的;電源插件問題是由于使用時間超過了5年以上引起的，而規程規定電源插件4~5 年就應該更換;開關屬于一次設備，主要是電磁機構開關問題，選擇良好的開關及加強開關維護可以解決。因此實施狀態檢修后就有足夠的時間和精力來分析設備狀態的監測，科學、合理地調整檢修間隔、檢修項目，到期的部件該換必換，加強基建驗收流程，同時制定相應的管理制度來提高設備健康水平。

1.4 配電線路停電保護檢驗影響供電可靠性

配電系統作為電力系統中直接與廣大電力客戶相連接的部分,其供電可靠性是電力企業和電力客戶都非常重視的問題。國家電網公司“創一流”活動中明確了供電可靠性指標為：用戶的供電可靠性RS1指標≥99.98%(年停電小時≤1.75h)。10KV線路用戶停電時間計算方法如下：

用戶平均停電時間=(Σ(每次停電持續時間×每次停電戶數)-Σ(每次限電停電持續時間×每次限電停電戶數))/總用戶數;

用戶平均停電次數=(Σ(每次停電用戶數)-Σ(每次限電停電用戶數))/總用戶數;

從以上公式可以看出，要提高10KV 用戶供電可靠率，就是要實現：

(1)減少每次停電持續時間;

(2)減少每次停電戶數;

(3)減少停電次數

指標規定年停電小時≤1.75h，這對設備的年度總停電時間做出了嚴格的規定，根據全國供電可靠性指標統計數據，計劃檢修占停電時間的80%以上，因此，為提高供電可靠性，只有壓縮設備年均檢修所需要的時間。

2 配電線路保護狀態檢修的可行性

2.1 保護具有自檢功能

隨著微機保護應用技術的迅速發展，保護裝置本身具備了很強的自檢功能，微機保護通過編程的手段實現保護的基本功能，因此，從計算機應用技術的角度出發只要軟件的版本號確定，微機保護的動作特性是確定的，不像以往電磁型繼電器隨著元器件特性的變化，保護的動作特性、整定值會偏離預計值，需要通過定期校驗的手段進行調整。微機保護可以實現對逆變電源，電流、電壓輸出回路，采樣數據合理性校驗，以及保護定值的完整性，保護的輸入/輸出接點，保護的數據通信環節，保護執行回路可靠性的監視等。

由此不難看出，常規電磁型保護裝置需要經過定期校驗完成保護裝置性能測試項目，微機保護大多可以通過本身的自檢功能實現，因此，基于微電子技術和現代信息技術的微機保護裝置本身已具備了實現狀態檢修的基礎。

2.2 二次回路的完善監視

數字式保護裝置本身具備狀態檢修的基礎，但作為電網安全衛士的繼電保護除裝置本身外，還包括二次回路，二次回路主要涉及電流回路、電壓回路、直流回路、操作控制回路，這些回路也有較完善的監視。

2.2.1電流回路監視功能

由于電流回路斷線會引起保護誤動作，因此，電流監視回路必須檢測電流回路的異常情況，主要原理是在沒有零序電壓的情況下檢測到零序電流，表明電流回路異常，此時微機保護延時閉鎖會誤動作的保護并發出告警信號待保護專業人員處理。

2.2.2電壓回路監視功能

電壓回路斷線失壓時會引起距離保護誤動作，因此，電壓監視回路必須檢測電壓回路的異常情況，主要原理是距離保護采用電流突變量啟動，正常運行情況當電壓斷線時由于電流無突變，距離保護不誤動。同時當微機保護檢測到電壓回路斷線延時閉鎖會誤動作的保護并發出告警信號待保護專業人員處理。

2.2.3直流回路監視功能

直流是保護裝置的心臟，失去了直流保護裝置就起不到保護電網的作用，因此，直流監視回路必須檢測直流電壓回路的異常情況，主要原理是當直流異常時逆變電源插件一對直流告警接點會動作，驅動后臺發出報警信號由運行人員及時處理。

2.2.4操作控制回路監視功能

繼電保護的基本任務是當電力系統元件發生故障時，繼電保護裝置迅速準確地給距離故障元件最近的斷路器發出跳閘命令，從而隔離故障點。操作控制回路就是對斷路器進行跳合閘的回路，因此需監視操作回路完好性，而二次回路中有完善的監視回路，如：監視跳合閘回路完好性的控制回路斷線信號、監視壓力回路完好性的壓力閉鎖信號、監視跳合閘位置的信號燈、監視操作箱完好的信號等，這些信號驅動中央信號或后臺待保護專業人員處理。

電流電壓回路、直流回路、操作控制回路監視功能的完善為實現狀態檢修解決后顧之憂。

2.3 建立保護狀態檢修的技術管理

狀態檢修需要科學的管理來支撐。繼電保護裝置在電力系統中通常是處于靜態的,但在電力系統中，需要了解的恰巧是繼電保護裝置在電力系統故障時是否能快速準確地動作，即要把握繼電保護裝置動態的“狀態”。因此，根據對繼電保護裝置靜態特性的認識，對其動態特性進行判斷顯然是不合適的。因此，通過模擬繼電保護裝置在電力事故和異常情況下感受的參數，使繼電保護裝置啟動和動作，檢查繼電保護裝置應具有的邏輯功能和動作特性，從而了解和把握繼電保護裝置狀況，這種繼電保護裝置的檢驗，對于電力系統是很有必要的和必須的。

要搞好繼電保護設備狀態檢修，建立每套保護裝置的“設備變更記錄”是非常重要的基礎技術管理工作。“設備變更記錄”應詳細記載設備從投運到報廢的整個使用過程中設備軟、硬件發生的變化，包括軟件的版本升級、硬件插件的更換、二次回路的變更、反事故措施的執行情況及檢驗數據的變化情況。這樣的“設備變更記錄”實際上就是該保護裝置所有檢修記錄的摘要和縮影.因此可以作為設備狀態評估的依據。

3 結束語

狀態檢修是根據設備運行狀況而適時進行的預知性檢修，“應修必修”是狀態檢修的精髓。狀態檢修既不是出了問題才檢修，也不是想什么時候檢修才檢修。實行狀態檢修仍然要貫徹“預防為主”的方針，通過適時檢修，提高保護裝置運行的安全可靠性，提高繼電保護裝置的正確動作率。長期以來，繼電保護等二次設備未能實現狀態檢修的原因大致包括：一設備本身不能提供其健康狀況的信息;二人們對“狀態檢修認識”不足，輕易不敢嘗試，更不管斷然將其應用生產實際中。而的保護裝置的自檢功能為設備提供了健康狀況信息，因此可根據配電線路保護來逐步開展狀態檢修，以10KV 線路保護為試點建立狀態檢修制度，逐步推廣所有的繼電保護狀態檢修。
