摘　要: 發電機運行中滑環冒火是常見的故障之一,若不及時消除,可導致發電機滑環冒火形成環火,對發電機安全運行造成直接威脅,嚴重時將被迫停機。緊急停機不僅影響企業連續生產,而且對發電機本身也將產生重大危害。作者對本廠發生的幾次較大的環火造成停機事故的原因進行分析,得出產生環火的幾個主要原因。

關鍵詞　發電機　碳刷　備用電源　電氣接地

1 　發電機滑環冒火的問題

發電機運行中滑環冒火是常見的故障之一,若不及時消除,可導致發電機滑環冒火形成環火,對發電機安全運行造成直接威脅,嚴重時將被迫停機。緊急停機不僅影響企業連續生產,而且對發電機本身也將產生重大危害。

1. 1 　故障原因分析

作者對本廠發生的幾次較大的環火造成停機事故的原因進行分析,得出產生環火的幾個主要原因。

1. 1. 1 　在機組運行中,雖然使用同一壓簧、碳刷,但由于壓簧的壓力不同,使用時間長短不一樣,出廠質量有差別,使得碳刷與滑環間的接觸點電阻不一樣,使得同極滑環上不同碳刷間電流不均,部分碳刷電流太大,造成壓簧嚴重受損變形,產生火花。

1. 1. 2 　碳刷型號雖然相同 ,但由于存在阻值上的差異,同極滑環上碳刷間電流分配不均,個別碳刷通流偏大,壓簧發熱變形,壓力減小,產生火花。

1. 1. 3 　由于運行人員巡檢時間間隔較長或走馬觀花,未能及時發現部分碳刷嚴重過熱情況,也是造成發電機滑環冒火的原因之一。

1. 2 　對策

1. 2. 1 　將發電機滑環上的所有壓簧全部更換為同一型號的壓簧,并且根據機組檢修情況測試其壓力。

1. 2. 2 　運行各班每小時必須對發電機滑環、碳刷、壓簧進行一次全面、系統地檢查。

1. 2. 3 . 發電機碳刷長度不能小于新碳刷長度的2/ 3 ,如發現長度不足,必須立即更換。

1. 2. 4 　新碳刷必須測定其電阻值,更換時同一極滑環上碳刷必須使用同一電阻值的碳刷。

1. 2. 5 　新碳刷必須研磨,以保證碳刷與滑環表面接觸面積達70 %以上,且在刷握范圍內能上下靈活運動,無卡澀現象。

1. 2. 6 　部分電廠已采用恒力矩電刷裝置,運行狀況非常好,建議采用。

1. 2. 7 　運行主控室應配置足夠的碳刷,每個碳刷應標明電阻值,勵磁機碳刷電阻值為(0. 001 5 ±0. 000 3)Ω ,發電機碳刷電阻值為(0. 002 1 ±0. 000 3)Ω。

2 　高壓廠用備用電源自動切換問題

高壓電源自動切換(備用電源自動投入) 有2 種方式: ①　無時限快速切換; ②　低電壓閉鎖限時切換(即慢速切換) 。

2. 1 　高壓廠用電動機在備用電源投入時所承受的電壓分析

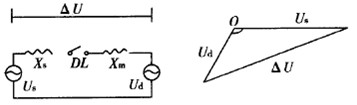

在高壓廠用電源因某種原因跳閘后,該段母線上所有電動機將減速運行,由于電動機的反電勢作用,在母線上產生殘壓。該殘壓將隨時間而衰減,并且和系統的相位差隨時間而變化,如圖1 所示。

Ud —母線上的殘壓;Us —電源電壓; Xs —電源的等值電抗;

Xm —母線上電動機組和低壓負載的等值電抗;ΔU —Ud 與Us 的向量差

圖1 　高壓廠用電源跳閘后的電壓分析

電源切換后,高壓廠用電動機上承受的電壓Um =ΔU·Xm/ ( Xs + Xm) ,令K = Xm/ ( Xs + Xm) ,則Um = KΔU。

2. 1. 1 　當實現備用電源切換到母線上時,電動機上將突加一個電壓KΔU ,如ΔU 過大,會對電動機造成很大的沖擊電流,切換時間愈短,ΔU 愈小。設計手冊規定,當K = 0. 67 時,在0. 3 s 內切換是安全的。

2. 1. 2 　θ角隨時間的變化主要和母線上所帶大型電動機的容量及特性有關。對于不同容量的發電機組,θ角隨時間的變化不一樣,就是同容量發電機組也因所選主要輔機的不同而不同。

2. 1. 3 　θ角在120°～140°時切換最危險。這時電動機承受的沖擊電壓最大,可能造成電動機的損壞、損傷或過流保護動作跳閘。

2. 1. 4 　如切換時間過長,一方面機組輔機轉速降低過多,造成鍋爐運行工況變壞;另一方面,母線殘壓過低,切換后電動機自起動困難,可能造成機組較大的擾動甚至停運。

2. 2 　快速切換存在的問題

根據機組所選用輔機的電動機情況,有的機組的高壓廠用電源切換設計為無時限切換。由于所選用的斷路器是國產少油式開關,其合閘時間在0. 2 s 左右,再加上繼電器動作時間,切換時間將長達0. 3 s ,所以切換是不安全的。已投入運行的電廠是這種切換方式的,應盡快將高壓廠用母線上電源開關更換為合閘速度快的真空斷路器或SFG 斷路器(其合閘時間是0. 08 s～0. 10 s) ,這樣切換才比較安全。有的進口機組將快速切換限定在150 ms 以內,如果切換失敗自動轉換成慢速切換,這種設計更為合理。

2. 3 　慢速切換存在的問題

國產機組高壓廠用電源自動切換采用慢速切換的也不少,設計采用低電壓檢定加時間閉鎖的切換方式,即切換條件為: ①　母線電壓低于某值才允許切換; ②　切換限定在某整定時間內完成。問題是低電壓檢定繼電器和時間閉鎖繼電器如何整定才能既保證切換一次成功,又保證高壓廠用電動機在切換中不受到過電壓沖擊,并在電動機允許承受的電壓下實現盡快切換。

低電壓檢定繼電器的整定必須考慮最壞情況,即系統電壓和廠用母線殘壓正好反相時切換。如果備用電源切換瞬間,系統電壓在高壓廠用變壓器上的壓降約30 V ,為保證切換時加在母線上高壓廠用電動機的電壓不超過1. 1 Ue ,并考慮到低電壓檢定繼電器接點閉合到備用電源合閘的短暫時間內,廠用母線電壓仍在降低,低電壓廠用繼電器的整定值可整定為45 V ,但一般不應大于45 V。

時間閉鎖繼電器的整定,既要保證在整定時間內能可靠完成切換,又不能使整定時間過長,以致可能造成在過低電壓下切換,使廠用電動機不能啟動。

正確的整定值最好通過試驗確定,如錄制機組在正常運行方式下高壓廠用電源跳閘時廠用母線殘壓隨時間變化的曲線,以求得在某一低電壓檢定繼電器的整定值下閉鎖時間繼電器的整定值。

值得注意的是,不少國產機組在啟動試驗時,并未做過細的工作求得低電壓檢定繼電器和時間閉鎖繼電器合理的整定值,有的甚至只做靜態下廠用電源切換試驗,不做機組正常運行方式下的切換試驗。這樣,一是不能保證機組運行中高壓廠用備用電源自動投入裝置自動切換成功,二是即使切換成功,廠用電動機在切換過程中可能受過電壓的沖擊,影響電動機的使用壽命,或者是切換時間過長,使機組運行工況受到較大擾動。

3 　低壓系統備用電源自動投入裝置的問題

新近投產的電廠,低壓系統的進線開關大都采用上海人民電器廠生產的ME 系列萬能式斷路器。此種開關性能優良、結構合理,但作為進線開關,由于開關本身裝有瞬時過電流脫扣器,動作時間≤30 ms ,從而跟低壓系統變壓器保護不相匹配,造成低壓系統保護整體無選擇性,低壓系統備用電源自動投入裝置切換不成功,擴大停電范圍。熱電廠,由于此種原因造成全廠停電多次。所以,用ME 做低壓系統進線開關時,其本體保護必須取掉。

4 　電氣接地問題

電氣接地是電力系統保證設備和人身安全的重要措施。我國電力系統的接地方式一般用鋼材作為接地材料。接地體的連線和接地引下線一般采用40 mm ×4 mm 的扁鋼,有的接地引下線甚至采用25 mm×4 mm的扁鋼。由于設計未考慮鋼接地體的腐蝕因素,致使運行中的發電廠因接地線的嚴重銹蝕造成嚴重的事故。為了提高接地系統的可靠性,應該從設計上就考慮各種腐蝕因素對接地體的影響,用加大接地鋼材的面積或采取一定的防腐措施以保證接地系統的使用壽命。對已經運行的電氣裝置,必須定期檢查接地系統的銹蝕情況。只靠測量接地引下線的接地電阻并不可靠,因?yàn)楫?dāng)引下線尚未銹斷時,所測的接地電阻可能是合格的,而當通過很大的接地電流時就可能被熔斷,所以必須挖開地面,用敲打的方式檢查接地體的銹蝕情況。

5 結語

發電機滑環冒火,高、低壓備用電源能否安全可靠投運,電氣接地網接地電阻是否符合標準,是影響發電機安全穩定運行的3 個重要問題。主要論述了發電機滑環冒火的原因及防治辦法,造成高、低壓備用電源自動投入裝置不能安全自動投運的原因及處理方法,電氣接地網的檢查及維護等問題。根據以上事故發生的正確分析在事故發生時實踐處理中,有效的證明了方法可靠可用,能給同行者一個有力的借簽。

---
