在油浸式變壓器中，油箱作為變壓器的重要組成部分之一，它不僅是變壓器器身的容器，還是散熱裝置的一個部分。隨著科技的進步，變壓器油箱結構也在不斷改進。目前新式結構折板式油箱，已越來越廣泛地應用于變壓器生產當中。下面對折板式油箱的優缺點進行分析。

一、油箱的總體要求

變壓器在運行和運輸過程中，油箱的作用有以下四點：一是裝載變壓器器身，保證器身安全運行，不受損壞。二是變壓器附件支撐安裝。三是良好的密封作用。四是有一定的散熱作用。因此，油箱結構設計要科學合理、密封良好、加工工藝簡單。

二、油箱的結構形式

常用的油箱為長方體結構。由箱蓋、箱底和箱壁(油箱的四個側面)組成，將不同厚度的鋼板、鋼型材，經過機加、冷作、電焊等多工種加工、焊接而成。

1、傳統油箱箱壁的結構形式

傳統油箱為了保證油箱整體上有足夠的強度，在箱壁的鋼板上，焊接有各種加強筋，如：扁鋼、工字鋼、槽鋼等各種型材。還有各種型號的管接頭。

2、折板式油箱箱壁的結構形式

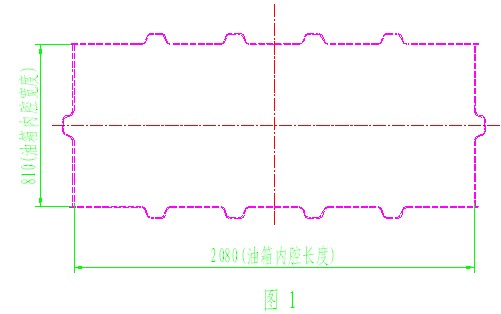

折板式油箱就是在制作箱壁的鋼板上，直接折出槽形，以替代原來的各種加強筋。折出的槽形也叫瓦楞，因此也叫瓦楞式油箱，如圖1所示：

三、傳統、折板式油箱工藝特點對比分析

1、傳統油箱特點

⑴、各種零部件數量多、加工量大，準備時間長。

⑵、箱壁上各種零部件對裝復雜，工藝流程多，油箱加工制作周期長。

⑶、焊縫數量多，焊接工作量大，受零部件裝配影響，焊縫易產生滲漏點。油箱變形大、校正難，。

⑷、散熱器在與油箱的裝配過程中，法蘭間聯接因加有蝶閥、橡膠密封圈，易產生滲漏油。

⑸、勞動工作量大。

2、折板式油箱特點

⑴、各種零部件數量減少，縮短了加工、準備時間。

⑵、箱壁上各種零部件數量減少，對裝簡單，簡化了工藝流程，油箱加工制作周期明顯縮短。以35KV級產品為例，生產同樣一臺規格型號的油箱，與傳統油箱結構相比生產周期由原來的7天縮短為4天。

⑶、焊縫數量大幅減少，焊接工作量減輕。焊縫滲漏點明顯減少，油箱變形小。

⑷、中小型油箱散熱器可直接焊接在箱壁上，避免了法蘭聯接不當造成的滲漏油。

⑸、降低了勞動工作量。

⑹、相對外部采用同樣槽鋼加強筋的傳統油箱而言，強度有所下降。

四、傳統、折板式油箱散熱性能量化對比分析

下面通過一個實例計算，用數據來探討一下傳統、折板式油箱的面積對油面溫升及散熱性能的影響。

例：一臺型號為S9-6300/35的變壓器，負載損耗PK=36900W，空載損耗P0=6560W，油箱長×寬×高：2080×810×1890，瓦楞布置如圖1所示;瓦楞尺寸如圖2所示，增加長度△L=70mm，增加內腔面積△S=6520mm2;散熱器布置在高低壓兩側，垂直布置如圖3所示，溫升修正值△τ=5.5℃;散熱器型號：⑴ PC1500-19/320 自冷散熱面Sz=10.09㎡，油重Gy=150kg，本體重GT=162kg;⑵ PC1500-18/320 自冷散熱面Sz=9.61㎡，油重Gy=148kg，本體重GT=154kg。

1、求傳統油箱油頂層溫升

總損耗P=1.1×P0+1.032×PK=1.1×6560+1.032×36900=45297W

箱蓋有效散熱面積Sg=0.75×2080×810×10-6=1.264㎡

箱壁有效散熱面積Sb=0.85×(2080+810)×2×1890×10-6=9.286㎡

散熱器PC1500-19/320 8組

總有效散熱面積S=Sg+Sb+Sz×8=1.264+9.286+10.09×8=91.27㎡

油箱單位熱負荷Qy=P/S=45297/91.27=496.3W/㎡

油平均溫升Ty=0.262×Qy0.8=0.262×496.30.8=37.6℃

油頂層溫升Tm=1.2×Ty+△τ=1.2×37.6+5.5=50.6℃<52℃(符合技術要求)

2、散熱器型號不變，求折板油箱油頂層溫升

箱蓋有效散熱面積、總損耗用上面的數據：

Sb=9.286+0.85×10×△L×1890×10-6=9.286+0.85×10×70×1890×10-6=10.410㎡

S=1.264+10.410+10.09×8=92.39 W/㎡

Qy=45297/92.39=490.3W/㎡

Ty=0.262×490.30.8=37.2℃

Tm=1.2×37.2+5.5=50.1℃<52℃(符合技術要求)

比傳統油箱多裝油

△Gy =0.9×10×△S×1890×10-6=0.9×10×6520×1890×10-6=111kg

3、改變散熱器型號，求折板油箱油頂層溫升

散熱器PC1500-18/320 8組

S=1.264+10.410+9.61×8=88.55 W/㎡

Qy=45297/88.55=511.5W/㎡

Ty=0.262×511.50.8=38.5℃

Tm=1.2×38.5+5.5=51.7℃<52℃(符合技術要求)

△Gy =111-(150-148)×8=95kg

散熱器本體重減輕△Gs=(162-154)×8=64kg

結論：通過以上計算實例可以看出，與傳統式油箱相比：

1、在不改變散熱器條件的情況下，折板油箱增加的散熱面積，能使油頂層溫升下降0.5℃左右。

2、在改變了散熱器條件的情況下，油頂層溫升上升1℃左右。

3、變壓器油的使用數量增加了3～4%。

五、總結

通過以上幾個方面分析，不難看出折板式油箱在生產工藝、周期、提高效率、節約成本、散熱性能等方面優勢明顯高于傳統式油箱。

參考文獻：

(1) 變壓器制造技術叢書編審委員會. 變壓器油箱制造工藝.

北京：機械工業出版社，1998.

(2) 沈陽變壓器研究所. 變壓器設計手冊.1985.

---
