摘要：由于三峽右岸哈電機組水導軸承采用無軸領式結構，當機組運行時，下?lián)跤铜h(huán)在離心力作用及受熱的情況下，與大軸之間間隙增大，使得O型密封圈的密封緊量減小，導致漏油。雖然經過幾次處理，仍存在滲漏現象。據此，對下?lián)跤铜h(huán)結構進行優化，引進了水導下?lián)跤铜h(huán)裝置。將原設計的鑄鋁合金下?lián)跤铜h(huán)改為橡膠擋油環，有效解決了漏油問題;在水導下油槽擋油筒上與大軸之間增設徑向隨動接觸式密封油擋，解決了上部油槽流下的油在離心力作用下，碰撞下油槽壁上產生大量的油霧。經三峽右岸機組運行，本裝置有利于水導油循環系統安全、穩定的運行。

　　關鍵詞：水導軸承 擋油環 哈電機組 三峽右岸

　　1、引言：

　　由于三峽右岸哈電機組水導軸承采用無軸領式結構，采用上油箱、下油箱與外油箱的結構，外油箱中的熱油通過外循環油泵進入熱交換器，經冷卻水冷卻后，通過12根供油支管進入上油箱中，對水導瓦進行潤滑、冷卻。然后，一部分熱油漫過溢流板經過回油管回到外油箱中，一部分經過水導瓦與主軸之間的間隙，通過油封、下?lián)跤铜h(huán)進入下油箱，最終回到外油箱中。

　　下?lián)跤铜h(huán)的材料為鑄鋁合金，其內圓與大軸配合處設有O型密封圈。當機組運行時，下?lián)跤铜h(huán)在離心力的作用及受熱的情況下，一方面是下?lián)跤铜h(huán)與大軸之間間隙增大，使得O型密封圈的密封緊量減小，導致漏油，另一方面是下?lián)跤铜h(huán)的剛性較差，分

　　辦面無法把合嚴密，出現間隙，使得密封膠失效導致漏油。

　　另外，機組在運行時，水導上部油箱透平油經浮動環單邊0.4～0.78mm的間隙流入下油箱。機組運行中，轉軸的線速度達到15.97m/s，上部油箱流下的油在離心力作用下，碰撞下油箱壁上產生大量的油霧。同時，油霧將從大軸與下油箱擋油筒間大量溢出，造成一定的污染和油品損失。

　　為了保證水導的安全、穩定運行，雖然經過數次改造，但是效果不佳。

　　因此，提出了解決水導下?lián)跤铜h(huán)漏油及水導油霧外溢問題的水導下?lián)跤铜h(huán)裝置。

　　圖1 哈電水導結構圖

　　2、水導下?lián)跤铜h(huán)裝置

　　(1) 將原設計的鑄鋁合金下?lián)跤铜h(huán)改為橡膠擋油環，按Φ4005mm直徑整體制作，同時，在橡膠擋油環外邊緣增設14mm高的整體擋油裙帶。制作后采用開一個口繞在軸上進行緊箍把合。

　　(2)在座圈12個把合面上分別固定有把合面擋油臺，防止油從把合面處流到主軸一側，用把合面上部的螺栓進行固定。

　　(3) 橡膠擋油環下端裝有12瓣弧形托板，借用原軸上用于固定下?lián)跤铜h(huán)的頂珠孔安裝定位，用于橡膠擋油環的軸向支撐。12瓣托板安裝后形成一個整體圓環，把合面均設有防松裝置。

　　(4) 橡膠擋油環外側采用4瓣鋼帶將其箍緊在大軸上，緊固部分采用防松結構并考慮離心力的影響。

　　(5)所有旋轉部件上的固定螺栓均設有開口銷防松防脫措施。

　　(6) 水導下油槽擋油筒上與大軸之間增設徑向隨動接觸式密封油擋，用于防止下油槽產生的油霧向外溢出;在油擋下端裝有12個可調整軸向支管架，調整座圈與軸的垂直度和同心度。

　　(7) 為防止透平油在離心力的作用下，碰撞下油槽壁產生大量的油霧，在槽壁上設有緩沖吸油材料層，使具有一定速度的透平油經過緩沖吸油材料層后流向下端。

　　(8) 為防止下油槽內產生正壓，在槽壁上對稱設有2個過濾式排空器，保證下油槽內部壓力恒定。

　　圖2 下?lián)跤铜h(huán)裝置

　　3、運行后的效果

　　由于采用橡膠材料作為下?lián)跤铜h(huán)且外側采用4瓣鋼帶將其箍緊在大軸上，當機組運行時，在離心力的作用及受熱的情況下，擋油環與大軸結合仍非常良好，有效解決了漏油問題;此外，由于在水導下油槽擋油筒上與大軸之間增設徑向隨動接觸式密封油擋，解決了上部油槽流下的油在離心力作用下，碰撞下油槽壁上產生大量的油霧。經實際機組運行，本裝置有利于水導油循環系統安全、穩定的運行。

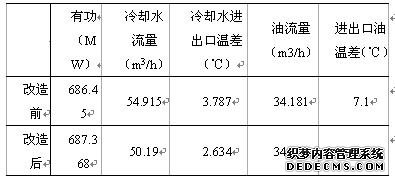

　　表1 水導冷卻器進出口水溫、油溫變化

　　4、存在的問題

　　本裝置安裝后，機組運行至穩定后，在相近工況下，水導瓦溫較改造前有2-3℃升高，經以下檢查與分析：

　　(1)改造前后水導油位、有流量均無明顯變化，說明水導循環正常;

　　(2)改造前后，水導進、出口油溫差、水導冷卻水溫差均無較大變化，具體數據見表1，由熱量計算公式 計算可知，說明水導冷卻系統能量交換正常;

　　(3)經檢查，2個過濾式排空器運行正常，油箱內壓力正常;

　　(4)由于油有黏性，可以附著在旋轉件表面。當旋轉件達到一定轉速時，油會甩出，形成油流，這就是所謂的粘滯泵作用，可以促使軸承中的油循環流動[1]。

　　由于改造后，橡膠擋油環與油封的下部距離僅有20mm，距離太小，有可能會降低粘滯泵的作用，影響油的循環流動。

　　此外，改造在冬季，環境溫度較低，而由公式 ，油的粘滯系數 受溫度影響較大，溫度較低時，油的粘滯性較大，也會影響油的循環流動，造成油循環不暢。但是由于冬季環境溫度低，水導瓦溫整體偏低，對運行不造成較大影響，而夏季環境溫度上升時，油的粘滯性降低，油循環較冬季流暢，有利于水導瓦溫的冷卻。

　　最終，通過改變水導冷卻器的運行方式，將原來三組冷卻器的兩用一備，改為環境溫度較高的夏季采用三組冷卻器同時運行，冬季采用兩用一備，經初期的實驗機組以及全面改造機組的實際運行，瓦溫均在正常范圍內，機組運行正常。

　　5、結論

　　由于采用橡膠材料作為下?lián)跤铜h(huán)，當機組運行時，在離心力的作用及受熱的情況下，擋油環與大軸結合仍非常良好，有效解決了漏油問題;在水導下油槽擋油筒上與大軸之間增設徑向隨動接觸式密封油擋，解決了上部油槽流下的油在離心力作用下，碰撞下油槽壁產生大量油霧而影響油的品質。經實際機組運行，本裝置有利于水導油循環系統安全、穩定運行。

　　參考文獻

　　[1]肖曼,葉青.水輪發電機組安裝與檢修[M]. 北京:中國電力出版社.2008,4.

　　[2] 劉大愷.水輪機第3版[M].北京:中國水利水電出版社.1996.

　　[3] 富丹華等.水輪發電機組及輔助設備運行與檢修.[M].南京:河海大學出版社.2005.

---
