如何進行熱拌瀝青混合料配合比設計
如何進行熱拌瀝青混合料配合比設計
文 剛
摘要：本文首先闡述熱拌瀝青混合料的組成和配合比的步驟，進而確定工程設計級配范圍，進行各種材料的選擇和準備與礦料配合比設計，再而通過馬歇爾試驗確定最佳瀝青用量(或油石比)，最后論述如何進行配合比設計檢驗。
關鍵詞：熱拌瀝青混合料；配合比設計；最佳瀝青含量。
熱拌瀝青混合料是經人工組配的礦質混合料與粘稠瀝青在專門設備中加熱拌和而成，用保溫運輸工具運送至施工現場，并在熱態下進行攤鋪和壓實的混合料。熱拌瀝青混合料的配合比設計應通過目標（試驗）配合比設計、生產配合比設計及生產配合比驗證三個階段，試驗室配合比設計可分為：確定瀝青混合料的材料品種及配比、礦料級配、最佳瀝青用量。通常采用馬歇爾試驗配合比設計方法。
一、確定工程設計級配范圍
瀝青路面工程的混合料設計級配范圍由工程設計文件或招標文件規定，密級配瀝青混合料的設計級配宜在規定的級配范圍內，根據公路等級、工程性質、氣候條件、交通條件、材料品種，通過對條件大體相當?shù)墓こ淌褂们闆r進行調查研究后調整確定，必要時允許超出規范級配范圍。經確定的工程設計級配范圍是配合比設計的依據，不得隨意變更。
調整工程設計級配范圍宜遵循：
1、對夏季溫度高、高溫持續時間長，重載交通多的路段，宜選用粗型密級配瀝青混合料(AC-C型)，并取較高的設計空隙率。對冬季溫度低、且低溫持續時間長的地區，或者重載交通較少的路段，宜選用細型密級配瀝青混合料(AC-F型)，并取較低的設計空隙率。
2、為確保高溫抗車轍能力，同時兼顧低溫抗裂性能的需要。配合比設計時宜適當減少公稱最大粒徑附近的粗集料用量，減少0.6mm以下部分細粉的用量，使中等粒徑集料較多，形成S型級配曲線，并取中等或偏高水平的設計空隙率。
3、確定各層的工程設計級配范圍時應考慮不同層位的功能需要，經組合設計的瀝青路面應能滿足耐久、穩定、密水、抗滑等要求。
4、根據公路等級和施工設備的控制水平，確定的工程設計級配范圍應比規范級配范圍窄，其中4.75mm和2.36mm通過率的上下限差值宜小于12％。
5、瀝青混合料的配合比設計應充分考慮施工性能，使瀝青混合料容易攤鋪和壓實，避免造成嚴重的離析。
二、材料選擇與準備
配合比設計的各種礦料必須按現行《公路工程集料試驗規程》規定的方法，從工程實際使用的材料中取代表性樣品。進行生產配合比設計時，取樣至少應在干拌5次以后進行。配合比設計所用的各種材料必須符合氣候和交通條件的需要。其質量應符合規范技術要求。當單一規格的集料某項指標不合格，但不同粒徑規格的材料，滿足按級配組成的集料混合料指標能符合規范要求時，允許使用。
三、礦料配比設計
高速公路和一級公路瀝青路面礦料配合比設計宜借助電子計算機的電子表格用試配法進行。其他等級公路瀝青路面也可參照進行。
礦料級配曲線按《公路工程瀝青及瀝青混合料試驗規程》T 0725的方法繪制，以原點與通過集料最大粒徑100％的點的連線作為瀝青混合料的最大密度線。
對高速公路和一級公路，宜在工程設計級配范圍內計算1～3組粗細不同的配比，繪制設計級配曲線，分別位于工程設計級配范圍的上方、中值及下方。設計合成級配不得有太多的鋸齒形交錯，且在0.3mm～0.6mm范圍內不出現“駝峰”。當反復調整不能滿意時，宜更換材料設計。
根據當?shù)氐膶嵺`經驗選擇適宜的瀝青用量，分別制作幾組級配的馬歇爾試件，測定VMA，初選一組滿足或接近設計要求的級配作為設計級配。
四、馬歇爾試驗
配合比設計馬歇爾試驗技術標準按規范規定執行。瀝青混合料試件的制作溫度按規定確定，并與施工實際溫度相一致，普通瀝青混合料如缺乏粘溫曲線時可參照施工規范執行，改性瀝青混合料的成型溫度在此基礎上再提高10℃～20℃。
1、按所測各種材料的技術指標值，計算礦料混合料的合成毛體積相對密度γsb。
2、計算礦料混合料的合成表觀相對密度γsa。
按式1或按式2預估瀝青混合料的適宜的油石比Pa或瀝青用量為Pb。
3、確定礦料的有效相對密度
對非改性瀝青混合料，宜以預估的最佳油石比拌和2組的混合料，采用真空法實測最大相對密度，取平均值。然后由下式反算合成礦料的有效相對密度γse。
4、以預估的油石比為中值，按一定間隔(對密級配瀝青混合料通常為0.5%，對瀝青碎石混合料可適當縮小間隔為0.3%～0.4％)，取5個或5個以上不同的油石比分別成型馬歇爾試件。每一組試件的試樣數按現行試驗規程的要求確定，對粒徑較大的瀝青混合料，宜增加試件數量。
5、測定壓實瀝青混合料試件的毛體積相對密度γf和吸水率，取平均值。測試方法應遵照以下執行：
1）通常采用表干法測定毛體積相對密度；
2）對吸水率大于2％的試件，宜改用蠟封法測定的毛體積相對密度。
6、確定瀝青混合料的最大理論相對密度
1）對非改性的普通瀝青混合料，在成型馬歇爾試件的同時，要求用真空法實測各組瀝青混合料的最大理論相對密度γti。當只對其中一組油石比測定最大理論相對密度時，也可按式6或7計算其他不同油石比時的最大理論相對密度γti。
2）對改性瀝青或SMA混合料宜按式6或7計算各個不同瀝青用量混合料的最大理論相對密度。
7、按式8、9、10計算瀝青混合料試件的空隙率、礦料間隙率VMA、有效瀝青的飽和度VFA等體積指標，取1位小數，進行體積組成分析。
8、進行馬歇爾試驗，測定馬歇爾穩定度及流值。
五、確定最佳瀝青用量(或油石比)

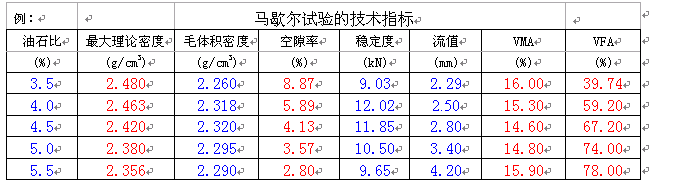

1、以油石比或瀝青用量為橫坐標，以馬歇爾試驗的各項指標為縱坐標，將試驗結果點入圖中，連成圓滑的曲線。如果沒有涵蓋設計空隙率的全部范圍，試驗必須擴大瀝青用量范圍重新進行。
2、根據試驗曲線的走勢，按下列方法確定瀝青混合料的最佳瀝青用量OAC1。
1）在曲線圖1上求取相應于密度最大值、穩定度最大值、目標空隙率(或中值)、瀝青飽和度范圍的中值的瀝青用量a1、a2、a3、a4。按式11取平均值作為OAC1。
OAC1= (a1十a(chǎn)2十a(chǎn)3十a(chǎn)4)/ 4 式11
2）如果在所選擇的瀝青用量范圍未能涵蓋瀝青飽和度的要求范圍，按式12求取3者的平均值作為OAC1。
OAC1= (a1十a(chǎn)2十a(chǎn)3)/3 式12
3）對所選擇試驗的瀝青用量范圍，密度或穩定度沒有出現峰值(最大值經常在曲線的兩端)時，可直接以目標空隙率所對應的瀝青用量a3作為OAC1，但OAC1必須介于OACmin～OACmax的范圍內。否則應重新進行配合比設計。
3、以各項指標均符合技術標準(不含VMA)的瀝青用量范圍OACmin～OACmax的中值作為OAC2。
OAC2=(OACmin十OACmax)/2 式13
4、通常情況下取OAC1及OAC2的中值作為計算的最佳瀝青用量OAC。
OAC=(OAC1十OAC2)/2 式14
5、按計算的最佳油石比OAC，從圖1中得出所對應的空隙率和VMA值，檢驗是否能滿足規范關于最小VMA值的要求。當空隙率不是整數時，最小VMA按內插法確定，并將其畫入圖1中。
6、檢查圖1中相應于此OAC的各項指標是否均符合馬歇爾試驗技術標準。
7、根據實踐經驗和公路等級、氣候條件、交通情況，調整確定最佳瀝青用量OAC。
1）調查當?shù)馗黜棗l件相接近的工程的瀝青用量及使用效果，論證適宜的最佳瀝青用量。檢查計算得到的最佳瀝青用量是否相近，如相差甚遠，應查明原因，必要時重新調整級配，進行配合比設計。
2 ）對炎熱地區公路以及高速公路、一級公路的重載交通路段，山區公路的長大坡度路段，預計有可能產生較大車轍時，宜在空隙率符合要求的范圍內將計算的最佳瀝青用量減小0.1％～0.5％作為設計瀝青用量。如果試驗段試拌試鋪達不到此要求時，宜調整所減小的瀝青用量的幅度。
3）對寒區公路、旅游公路、交通量很少的公路，最佳瀝青用量可以在OAC的基礎上增加0.1％～0.3％，以適當減小設計空隙率，但不得降低壓實度要求。
六、配合比設計檢驗
1、對用于高速公路和一級公路的密級配瀝青混合料，需在配合比設計的基礎上按規范要求進行各種使用性能的檢驗，不符合要求的瀝青混合料，必須更換材料或重新進行配合比設計。其他等級公路的瀝青混合料可參照執行。
2、配合比設計檢驗按計算確定的設計最佳瀝青用量在標準條件下進行。如按照上述的方法將計算的設計瀝青用量調整后作為最佳瀝青用量，或者改變試驗條件時，各項技術要求均應適當調整，不宜照搬。
3、高溫穩定性檢驗。對公稱最大粒徑等于或小于19mm的混合料，按規定方法進行車轍試驗，動穩定度應符合規范的要求。
4、水穩定性檢驗。按規定的試驗方法進行浸水馬歇爾試驗和凍融劈裂試驗，殘留穩定度及殘留強度比均必須符合規范規定。
5、低溫抗裂性能檢驗。對公稱最大粒徑等于或小于19mm的混合料，按規定方法進行低溫彎曲試驗，其破壞應變宜符合規范要求。
6、滲水系數檢驗。利用輪碾機成型的車轍試件進行滲水試驗檢驗的滲水系數宜符合規范要求。
7、鋼渣活性檢驗。對使用鋼渣的瀝青混合料，應按規定的試驗方法檢驗鋼渣的活性及膨脹性試驗，并符合規范的要求。
8、根據需要，可以改變試驗條件進行配合比設計檢驗，如按調整后的最佳瀝青用量、變化最佳瀝青用量OAC±0.3％、提高試驗溫度、加大試驗荷載、但不宜用規范規定的技術要求進行合格評定。
參考文獻：
[1]JTG F80/1-2004 公路工程質量檢驗評定標準.
[2] JTG D50-2006 公路瀝青路面設計規范.
[3]JTG F40-2004 公路瀝青路面施工技術規范
[4]嚴家伋 道路建筑材料 人民交通出版社.
