利用高密度電法探測咸淡水分界面
楊國華

摘要：本文通過實際工程，通過對沿海地區地下海水入侵面的高密度電法勘查，取得了較明顯的效果，為研究沿海地區地下淡水資源的分布和海水入侵情況提供了很好的范例，具有較高的經濟和技術價值。
關鍵詞：沿海地區 海水入侵 高密度電法 視電阻率 咸水與淡水 分界面

1、概況
沿海地區普遍都存在海水入侵導致地下水咸化的問題，特別是在一些經濟比較發達的地區，由于開采地下水，甚至過量開采利用地下水，導致海水不斷侵入，造成地下淡水逐漸咸化，水質不斷惡化，嚴重影響了人民群眾的生產和生活用水。
廣東省惠州市惠東雙月灣，遠離市區，經濟發展比較落后。當?shù)卣�府決定對該地區開發利用，擬建成旅游度假區。但因該段地區兩側臨海，淡水資源比較匱乏。為了解地下淡水的分布情況，建設方委托我們對該地區地下淡水資源進行勘查，劃分出咸水與淡水的分界面，為合理規劃和開發利用地下淡水資源提供幫助。
2、地形條件
雙月灣位于惠東縣平海鎮，西北端連接稔平半島，整體呈犄角狀向東南方向突出來，呈狹長條帶狀。其長約5km，寬約350m，有三面被海水包圍，南側沿海邊有水泥公路。工地處于雙月灣中段，南側緊鄰公路，北側靠近內海灣。場地目前處于未開發狀態，地表植被茂盛，主要為青草，局部叢生仙人掌等灌木。
3、地球物理特征
根據鉆探揭露，地層巖性自上而下依次為：粉細砂、中砂、淤泥質粉砂、粉土。地下水位埋深約1.0m。根據實測，咸水的電阻率小于15Ω•m，淡水的電阻率大于15Ω•m。利用高密度電法，勘查地下含水地層的視電阻率，根據視電阻率的分布情況，即可劃分出咸水與淡水的分界面。
4、現場工作布置
本次工作選用高密度電阻率法。高密度電阻率法是以巖土體導電性差異為基礎，通過研究在人工施加的電場作用下，地下傳導電流的分布規律，揭示地層結構和其它隱伏的地質現象。工作時，通過電極向地下供電，測量接收電極之間的電位差，求得該測點的視電阻率值。對實測的電阻率剖面進行計算、分析、處理，即可獲得地層中的電阻率分布情況，快速而準確地獲取豐富的地下信息。
現場共布置了3條電法測線，2條測線垂直于公路方向（即與兩側海水入侵方向一致），1條測線平行于公路方向。本次電法采用溫納裝置，每條測線布置1個排列，60個電極，電極距為5m， 排列長度為300m。
5、數據處理與分析
高密度電法數據處理流程主要是：
數據格式轉換→剔除畸變點數據、改正干擾數據→反演→繪制視電阻率圖→地質分析解釋→形成地質解釋剖面。

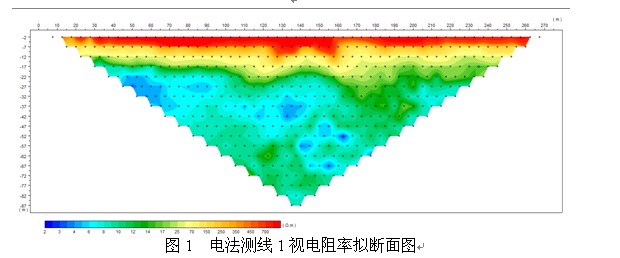

電法測線1（南北方向，垂直于公路布置）數據反演結果見圖1。




圖中，藍色為小于10Ω•m，綠色為11~20Ω•m，黃色為大于25Ω•m。圖左軸為高程，圖上軸為測線距離。從圖中可以看出，咸水與淡水的分界面非常清楚，測線兩端（兩端靠近海邊的位置）分界面略淺，中間稍深一些，大致在地下15m（高程-12m）。其中，在測線距離170~200m之間，出現地下咸水與淡水混在一起，分界面模糊。經調查，在測線距離185處，有一47m深的鉆孔，在鉆探過程中，對地下咸水形成了擾動。
6、解釋成果
經過高密度電法勘查工作果，基本查清了場地內地下淡水的分布情況，并繪制了相應的地下淡水分布地質剖面圖。由高密度電法成果圖可知，場地內地下水的構成中，淺部水為淡水，深部水為咸水，分界面約為地下15m深度，場地兩側的海水已在地下深部連通起來�？梢�，該地區淡水資源還是比較匱乏的，因此對淡水的利用一定要合理規劃。
7、結論
通過本次工程可知，在沿海地區，利用高密度電法對海水的入侵情況進行調查，其方法是有效可行的，且工作方法具有高效、簡潔、費用低等優點。
