發熱電纜在屋面融雪除冰工程中的應用
高添順
摘要：本文介紹了發熱電纜在北方寒冷地區某火車站站房屋屋面融雪及除冰工程方面的應用
關鍵詞 ：發熱電纜 融雪 除冰
1引言
北方地區冬季氣候嚴寒多雪，建筑屋面積雪多倚靠人工清除。但大型公建屋面積雪由于建筑造型或結構等種種原因，無法人工清除，屋面積雪基本存留至春季，依靠氣溫上升融雪。春融時節，北方地區晝夜溫差較大，日間雪融水在夜間重新凍結成冰。人工清雪除冰危險性較高且效率低下，常無法及時清雪除冰，故屋面檐口處常形成巨大冰柱。隨著氣溫繼續升高，冰柱會自行脫落。這一期間，雪水可能會造成屋面面層剝落，增加屋面維護工作量；另一方面無法及時清除的冰柱脫落并可能對行人人身安全造成極大的威脅。
目前廣泛采用的除雪方法基本為化學融雪法和熱力學法。化學融雪法（即撒鹽或者其他化合物）腐蝕性較強且破壞土壤生態環境；熱力學融雪法受到熱源形式（鍋爐房、地?zé)�、太陽能蓄熱等）限制較大。上述幾種融雪技術在實際工程應用中由于自身特點及屋面結構形式的限制，或不適用于屋面融雪除冰；或雖可用于屋面融雪除冰，但成本高昂，難于推廣實施。
發熱電纜，是以電力為能源，利用制成電纜結構的合金電阻絲進行通電發熱，來達到采暖或者保溫的效果，通常有單導和雙導之分。1926年歐州開始生產發熱電纜，發熱電纜在我國最早出現于上世紀90年代初。發熱電纜具有安全、壽命長、發熱量可控、環保等優點，起初主要應用于管道保溫、道路防凍等工業領域，后來逐漸推廣到民用領域。發熱電纜法作為徹底去除冰雪方法的一種，能源供應充沛，特別是冰雪時間長，強度大的北方地區，還是具有很大的適用性。發熱電纜的優點避免了化學融雪及傳統熱力融雪的缺陷，具備較好的應用于屋面融雪除冰的技術條件。
2工程實例
下面以北方某火車站站房天溝融雪及風雨棚檐口除冰為例，介紹發熱電纜在上述大型公共建筑屋面融雪除冰中的應用。該站房主體部分屋面高度22m，面積約2900m2，輕鋼結構，設有天溝，天溝寬0.4-0.5m；站房主體兩側均設裙房，裙房部分屋面高度16m，面積1000m2及1700m2，現澆鋼筋混凝土板結構。風雨棚為站臺無柱式，跨距20m，輕鋼結構，面積約7000m2，單坡排水。為降低雪融水對輕鋼屋面腐蝕作用及避免風雨棚檐口掛冰傷人，設計考慮在主體結構屋面天溝及風雨棚檐口敷設發熱電纜實施融雪除冰。

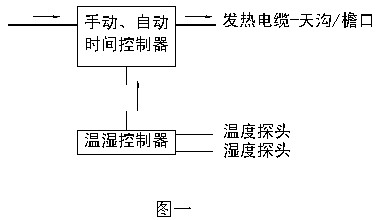

2.1發熱電纜融雪工作流程如圖一示。






2.2配電及控制

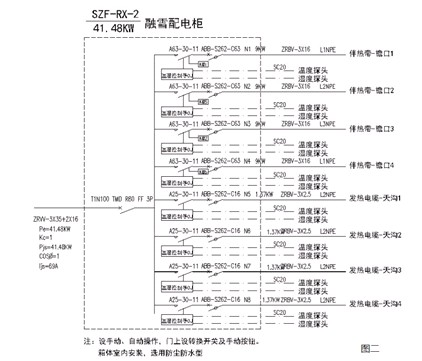

配電系統如下圖示，智能型電子溫控器及傳感器確保了以最小的耗電量取得最理想的效果。該系統傳感器和溫控器的配合使用能精確自動測量天氣狀況從而在最適當?shù)臅r問開啟及關閉電源。




2.3發熱電纜布置
發熱電纜線功率一般10-20W/m，融雪時單位面積耗熱量建議選擇200-250W/m2。冰雪融解系統的耗熱量計算應考慮以下因素：安裝地點、安裝方式及面積。根據電熱纜鋪設地區及融解速度，研究表明單位實際安裝面積耗熱量范圍可取175～250 W／m2。可選兩種冰雪融解電熱纜：額定功率20W/m單導線電熱纜； 額定功率17 W/m雙導線電熱纜。




2.4敷設方式
發熱電纜用于采暖時與低溫水地板輻射采暖敷設方式相同，有回折型，平行型，雙平行等；用于管道伴熱時多采用波浪式，直線式及螺旋式。

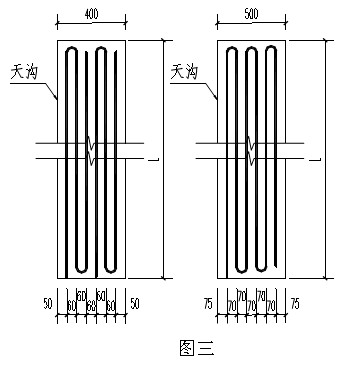

由于發熱電纜用于融雪時單位面積熱功率較大，且所敷設區域多為狹長帶狀，故多根據敷設區域長度采用一根或多根發熱電纜平行型敷設，如圖三示（主體部分——屋面天溝）。

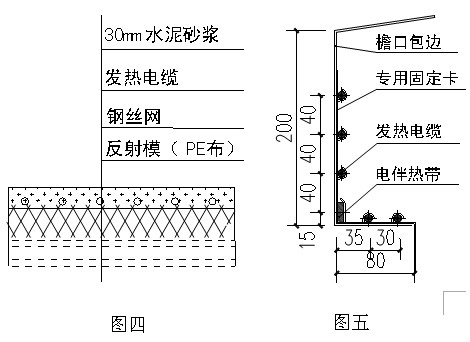

目前，火車站風雨棚形式多為大跨度輕鋼結構的（站臺）無柱風雨棚。若風雨棚屋面設有天溝（有組織排水），則除天溝內設發熱電纜外，檐口至區域天溝仍需設發熱電纜，如圖四；若風雨棚屋面采用散排方式排水，則僅在風雨棚檐口敷設發熱電纜即可達到除冰目的，如圖五。



3 發熱電纜用于屋面融雪的優點和存在的問題
3.1發熱電纜用于屋面融雪除冰的優點
（1）發熱電纜加熱法冰雪融解系統應用范圍廣，可應用于任何要求無冰雪的地區。
（2）發熱電纜加熱法冰雪融解系統融雪及時迅速，效果明顯；可以有效地保障工作地區安全，保障行人地區安全，節省清雪時間及精力，保護環境。
（3）發熱電纜加熱法冰雪融解系統控制簡單，響應迅速。系統傳感器和溫控器的配合使用能精確自動測量天氣狀況從而在最適當?shù)臅r間開啟及關閉電源，能夠確保以最小的耗電量取得最理想的融雪除冰效果。
（4）發熱電纜用于屋面融雪時，敷設深度淺，安裝簡便快捷。發熱電纜熱量可很快傳遞，能源利用效率較高。
（5）發熱電纜出現故障時，定位修復過程簡單迅速。發熱電纜受破壞后，可用探傷儀器立刻確認故障位置，隨即該區域上的覆蓋、保護層除去，剪取受損部分線纜，再將線纜聯接起來并用特殊的修補材料絕緣，修復過程簡單，迅速。
3.2存在的問題
（1）發熱電纜加熱法冰雪融解系統雖然有諸多節能措施，但長期運行耗能仍相對較大，運營費用相對較高。
（2）系統的初期投資相對較大。
（3）由于發熱電纜長期工作于自然那環境中，系統對電纜防水性、耐候性及強度要求較高。
4 結論
現有多種除冰雪方法，針對不同地區、不同情況，應選擇采用不同除冰雪方法。發熱電纜加熱法融雪作為徹底去除屋面冰雪的一種方法，適用范圍廣、融雪及時迅速、效果明顯；可以有效地保障工作環境安全，保障行人安全，可以節省人員清雪時間及精力，在合適的地區值得嘗試和推廣。

參考文獻
[1]地面輻射供暖技術規程 JGJ 142-2004
[2]李炎鋒,武海琴等 發熱電纜用于路面融雪化冰的實驗研究 北京工業大學學報2006.3
