應用并網型太陽能光伏發電系統的可行性及案例分析
張?jiān)聺�，李�?br /> 摘 要：提出了應用太陽能發電的并網型太陽能光伏發電系統，分析出使用此系統的可行性，并引用相關案例論證了使用系統后，能夠帶來很大的經濟效益和社會效益，為進一步推廣此系統提供了理論和實踐依據。
關鍵詞： 能源；并網型；太陽能光伏發電系統；
由于能源問題是關系到一個國家生存與發展的一件大事，隨著我國科技與經濟的高速發展，能源的消費量也在不斷地提高，但是我國礦產資源人均占有量不到世界的一半，而單位產值能耗卻為世界平均水平的2倍，主要產品的能耗比發達國家高40%。其中，70%是靠火力來發電的，而依賴火力發電的礦產資源儲量是非常有限的（即屬于不可再生資源），因此，需要迫切尋找新類型的可再生能源，以補充礦產資源不可再生的局限性。
到目前為止，太陽能作為可再生能源成為許多世界發達國家首選并大力發展的能源，例如日本的“陽光計劃”、德國的“百萬屋頂計劃”、美國的“百萬屋頂計劃”等等都是針對太陽能光伏發電所實施的。本文通過并網型太陽能光伏發電系統應用的可行性及相關案例，論證了引用此系統的必要性及引用后所產生的經濟效益和社會效益[1]。
一、并網型太陽能光伏發電系統簡介
并網型太陽能光伏發電系統（以下成為系統）是一套應用于有市電電網的地區，由太陽電池方陣所產生的電能送入到市電電網，且就近給工作負載提供供電電源，滿足白天日常負載的正常使用的發電系統。此系統主要由太陽電池方陣、并網發電用功率調節器、市電電網、用電負荷設備及它們之間的連接電纜等組成。如圖1.1所示：

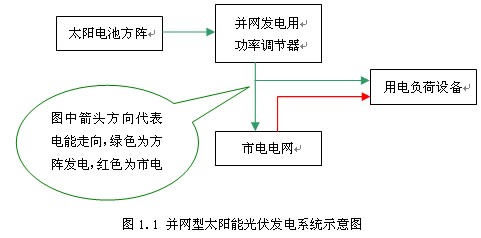

圖1.1 并網型太陽能光伏發電系統示意圖
二、應用并網型太陽能光伏發電系統的可行性分析
2.1應用可行性
并網型太陽能光伏發電系統最初的主要應用領域?yàn)椋汉娇蘸教�、通信、電力、交通、醫療、能源等。在這些領域中，主要應用的設備有：航空設備、宇宙航天器、通信主干線、發電廠通信控制設備、道路交通管理設備、醫療設備、核能控制設備、信號臺或站設備等。但隨著科學技術的不斷進步，并網型太陽能光伏發電系統生產成本的不斷降低，在世界乃至我國的一些公共設施及偏遠地區鄉鎮也都迅速興起并逐步采用，并網型太陽能光伏發電系統正以非�？焖俚哪_步進行著。
除此之外，系統可應用于以下兩種情況：有市電時，在晴朗白天由太陽電池方陣產生電能，然后經過并網發電用功率調節器控制，輸出給太陽能系統和市電電網并網點附近的用電負荷設備，如果當時太陽電池方陣的最大發電功率大于用電負荷設備消耗功率，則將剩余電量上送到市電電網，并通過電網給市電電網上的其它用電負荷設備供電[2]。當并網點附近的用電負荷設備消耗的功率大于當時的太陽電池方陣最大發電功率，則用電負荷設備所消耗的功率由太陽電池方陣和市電同時提供，但是優先使用太陽電池方陣所產生的電能。在無市電時，晴朗的白天太陽電池方陣產生的電能不能通過功率調節器提供給用電負荷設備。因?yàn)榇藭r(shí)用電負荷設備和無電的市電電網是連接在一起的，此時電網上的負荷功率將是一個無限大的用電負荷設備，而太陽電池方陣的發電量是有限的，因此，并網用功率調節器由于無法提供無限大的能量，而將關閉與市電電網連接的通道，并停止發電（即：孤島效應）。
由此可見，只要將采光用的太陽電池放置在能夠充分接受陽光的地方，就能夠?qū)�發電系統產生的電能輸出給用電設備或者儲存在儲能蓄電池中作為備用，因此，能夠應用系統的地區和領域是非常廣泛的[3]。
2.2設計可行性
并網型太陽能光伏發電系統設計計算的規范依據是非�？量痰�，對于應用此系統的設計師而言，避免了隱患、提供了很大的保障。其主要依據有設備的招標文件和相關國際、國家標準和氣象地地理等數據，其中包括：
1. 《對晶體硅光電器件測量特性I-V的溫度修正和輻照度修正的方法》IEC 60891
2. 《光電器件》IEC 60904
3. 《光電功率發生系統過壓保護導則》 IEC 61173
4. 《晶體硅地表光伏電池組件 設計鑒定和定型》 IEC 61215-1993
5. 《建筑物的電氣安裝》 1ECll94
6. 《標準太陽電池的要求》(光伏器件 第2部分) GB/T 6495.2-1996
7. 《單晶硅太陽電池總規范》 GB/T 12632-1990
8. 《光伏系統并網技術要求》 GB/T 19939-2005
9. 《固定式鉛酸蓄電池 一般要求和試驗方法》（第2部分：閥調節型） IEC 60896-2
10. 《基本環境試驗》（第2部分：試驗）IEC 60068-2
11. 《光電模塊對意外碰撞的承受能力》（抗撞擊試驗） IEC 61721-1995
12. 《太陽光電能系統用蓄電池和電池組》 IEC 61427-1999
13. 《建筑物的電氣設施》 IEC 60364
14. 《低壓熔斷器》 IEC 60269-1
15. 《閥控式密封鉛酸蓄電池訂貨技術條件》 DL/T 637-1997
16. 《太陽光伏能源系統術語》 GB/T2297
17. 《太陽電池電性能測試設備檢驗方法》 GB/T11012
18. 《晶體硅光伏 (PV) 方陣I-V特性的現場測量》 GB/T18210(IEC61829
19. 《地面用光伏(PV)發電系統 概述和導則》 GB/T18479(IEC61277)
20. 《光伏系統性能監測、測量、數據交換以及分析導則》 IEC61724
21. 《地面光伏系統標準》 IEEE928
22. 《光伏系統鉛酸蓄電池的安裝與維護》 IEEE937
23. 《光伏系統鉛酸蓄電池的設計》 IEEE1013
24. 《地面光伏發電系統安全導則》 IEEE1374
25. 中國國家氣象局提供的天津地區的氣象數據表
三、應用案例
3.1案例說明
天津市某開發建設指揮部地處天津市塘沽區，建筑面積：18676m2，建筑功能：綜合辦公樓，地下一層，地上五層，建筑高度：23.50m（室外地平至屋頂結構層），結構形式：
地下一層為鋼筋混凝土框架結構，地上部分為鋼框架結構。

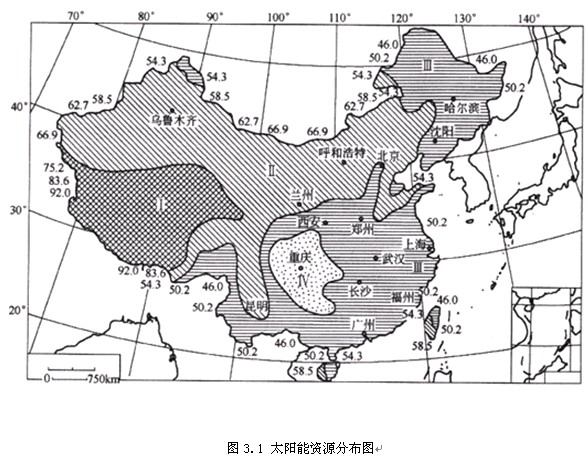

根據所在地區日照時間的長短，可將我國劃分為五類地區，天津地區地處：北緯39.1度 東經116.2度，全年日照時數為2200～3000小時，輻射量在5000～5850ＭＪ/m2，被劃歸為三類地區。在我國，太陽能資源分布圖如下圖3.1所示：


注： 資源帶號 名稱 指標
Ⅰ 資源豐富帶 6700MJ(m2.a)
Ⅱ 資源較富帶 5400-6700MJ/(m2.a)
Ⅲ 資源一般帶 4200-5400MJ/(m2.a)
Ⅳ 資源貧乏帶 < 4200MJ/(m2.a)
在此開發建設指揮部建設一個容量為80kw的并網型太陽能光伏發電系統年發電量的統計數字如下表：
日射量 發電量
月份 (度/平方米.天) 日發電量 天數 月發電量
　 (度/天) (天/月) (度/月)
1 2.98 194.4 31 6027.6
2 3.67 238.8 28 6686.5
3 4.22 274.9 31 8521.2
4 5.05 328.9 30 9865.8
5 5.28 343.8 31 10659.2
6 5.03 327.9 30 9835.9
7 4.52 294.7 31 9135.4
8 4.28 278.6 31 8637.8
9 4.41 287.0 30 8610.6
10 3.76 245.0 31 7594.1
11 2.97 193.8 30 5813.5
12 2.71 176.6 31 5475.3
年間合計 4.07 265.4 365 96862.8
根據以上統計內容，可以得到：一個80kw的太陽電池方陣平均每天發電量最少的是12月，為每天發電176.6度；最多的是5月，為343.8度；一年總的發電量為96862.8度。如果針對一個具體的用電負荷容量應該選擇多大容量的太陽電池方陣合適，可以根據負荷每天（24小時）的用電量和太陽電池方陣發電量進行比較，應以發電量大于或等于用電量為宜。不同太陽電池方陣的日發電量可以根據以上的太陽電池方陣日發電量按照線性比例進行推算即可，用電負荷容量越大所需要的太陽電池方陣容量就越大。
3.2使用回饋
3.2.1環保效果
從80kW的并網型太陽能光伏發電系統的年發電量可以推算出，較火力發電相比，可以減少二氧化碳的排放量約為78.846噸、二氧化硫的排放量約為0.872噸、氮氧化物的排放量約為0.426噸。所排放的這些氣體，如果用森林在一年內來吸收，則需要163公頃（1公頃≈100.5m×100.5m）面積的森林。
一個80kW的并網型太陽能光伏發電系統的年發電量，如果改用燃油來獲得，則相當于得消耗23538升的燃油。由此看來，此系統對于環境保護方面的貢獻是功不可沒的。
3.2.2經濟效益
隨著太陽能光伏發電事業的日趨壯大，國內也相應的提出了一些扶持政策。之前，我國缺乏關于光伏上網電價的明確政策，近期發改委核定的上海崇明島前衛村光伏上網電價為4.0元/千瓦時，按照建設80kW的并網型太陽能發電系統計算：
系統的發電量為96862.8度/年
每年的收入=96862.8千瓦時×4.0元/千瓦時=387451.2元
由此看來，針對于80kw并網型太陽能光伏發電系統的年發電量來說，每年的上網收入是相當可觀的[4]。
四、結束語
太陽能光伏發電系統，能夠利用可再生資源發電，在很大程度上解決了不可再生資源因匱乏帶來的能源危機問題，在追求環保效果和經濟效益的同時，為社會做出很大的的貢獻，值得當今乃至未來大力推廣。隨著科技的飛速發展，并網型太陽能光伏發電系統必將向著更加節能、環保、減排、高效的方向發展[5]。
參考文獻
[1]LEED—NCGreenBuildingRatingSystem ForNew Construction＆MajorRenovationsVersions2． [S]．
[2]薛鈺芝，張力，林紀寧．太陽能光伏技術的研究與發展[J]．大連鐵道學院學報，2003，24(4)：71—74．
[3] 沈輝，曾祖勤. 太陽能光伏發電技術[M].北京：化學工業出版社，2005
[4] http://www.newmaker.com/art_29825.html
[5] 王長貴，崔容強，周篁．新能源發電技術[M]．北京：中國電力出版社，2003
