對送電線路測量?jī)?nèi)外業一體化的探討
李文輝
摘要：本文探討了實現測量?jī)?nèi)外業一體化的流程和方法。
關鍵詞：輸電線路測量；GPS-RTK技術；內外業一體化；線路平斷面；塔基平斷斷面
1. 引言
隨著國家電力事業的大力發展，送電線路測量日益增多， 研究先進的送電線路測量方法對提高測量成果質量和節約生產成本具有重要的現實意義。本文立足于線路測量的需要，探討了在當前利用現有測量設備達到內外業一體化測量的流程和方法。
2. 一體化方案提出的背景
送電線路測量外業主要是線路的平斷面測量和塔基平斷面測量，內業主要是繪制塔基平斷面圖及目前常用的道亨軟件生成的線路平斷面圖。
傳統的作業模式是手工操作,外業數據為人工記錄，內業強度大、容錯性較低、人工干預多，自動化程度不高。隨著電子全站儀的廣泛應用、GPS-RTK技術的成熟及計算機技術的飛速發展，使內外業一體化測量成為可能。GPS-RTK或全站儀測量可以利用隨機內存或電子手簿把野外測量數據自動記錄下來，通過編制專業軟件對外業數據傳輸、分析、檢查、處理，從而形成數據采集、數據處理、圖形繪制和編輯、成果輸出的一體化。
3. GPS-RTK技術在測量?jī)?nèi)外業一體化中的應用
隨著GPS定位技術的出現和不斷發展完善，使測繪定位技術發生了革命性的變革，為測量提供了嶄新的技術手段和方法。實時動態(RTK) 測量系統，是GPS 測量技術與數據傳輸技術的結合，是GPS 測量技術中的一個新突破。
1）GPS-RTK作業原理
RTK定位技術是以載波相位觀測值為根據的實時差分GPS定位技術，實施動態測量。在RTK作業模式下，基準站通過數據鏈將其觀測值和測站坐標信息一起傳送給流動站。流動站不僅通過數據鏈接收來自基準站的數據，還要采集GPS觀測數據，并在系統內組成差分觀測值進行實時處理，同時通過輸入的相應的坐標轉換參數和投影參數，實時得到流動站的三維坐標及精度，具有高精度、高效益、高可靠性、高自動化的優點。
2）在工程組織中應優先考慮RTK作業
在明確送電線路勘測任務后，對收集的資料詳細的研究制定一個初步的勘測計劃。了解線路哪些部分適合RTK作業，圈出RTK盲點區域。充分考慮RTK測量作業的特點制定作業小組。對RTK盲區的作業的區域采用全站儀的常規測量方法作業。
3）做好GPS控制測量，方便RTK作業
線路控制網的布設很重要，控制點位置的好壞直接影響到RTK技術在線路的應用。考慮RTK的作業半徑及線路的地形布設控制點。應盡量在線路附近，交通方便，地域開闊，地勢較高的地區布設。山區控制點間距不宜超過5公里。對整個線路優化布設控制網，保證網的幾何強度，提高網的可靠性指標。
4）線路測量中要盡可能采用全站儀配合RTK的作業模式，充分發揮RTK測量的先進功能
基站設好后，應先檢測附近一個已知點，以檢核RTK測量結果是否精確。實踐表明，開始RTK測量的第一個成果檢核很重要，如果忽略了這一步，可能造成整天的測量成果作廢。通過檢核可以發現很多問題，如輸入的控制點坐標、坐標系統、設置參數有誤，衛星狀況不佳，太陽黑子爆發等。
作業中遇到高大林木區或RTK盲點，應在附近可使用RTK的地方增加輔助樁，以便全站儀的施測。
當天的工作結束時，應對第二天線路穿越的地形做一定的了解。如果預計第二天有RTK工作的盲區，應在線路前進方向附近選定合適的新的基準站,也可利用適合架站的塔位樁作為新的基準站。注意對新基準站的觀測時間要長，衛星的幾何分布要好，解算的精度要高。并做好基準站誤差傳遞的控制。
最好在新的基準站附近做一個校檢樁，以便對在新的基站設站的校核。
4）在塔基定位測量中RTK的應用
在塔基定位及塔基斷面的測量中使用RTK作業，同樣可達到高效、快速的效果。
在多植被的山區，用全站儀的常規方法分坑測量需要在各個斷面方向砍伐植被來確保儀器到棱鏡的通視，并且需至少兩個人來配合作業。這樣既浪費了時間，又占用了人力資源，還破壞了環境。RTK作業時在確定塔位后即刻就能對塔位分坑測量。測量作業需一人就可，若出現盲點，僅需在測點附近砍伐植被確保RTK正常作業。
在塔基斷面的測量中對各個斷面的施測是在塔基中心點的放樣模式下完成的。計算的方位角是各個塔腿到塔基中心樁的方位角。
如果塔基區域出現RTK的盲點�？稍谒浇墒褂肦TK的區域增加輔助樁，以便全站儀的施測。
總之，在線路測量中，應優先考慮GPS-RTK技術的應用，尤其是在常規儀器（全站儀）不易操作的區域，發揮其快速、精確、靈活、方便的特點，
3. 一體化測量的流程及其解釋
3.1 流程

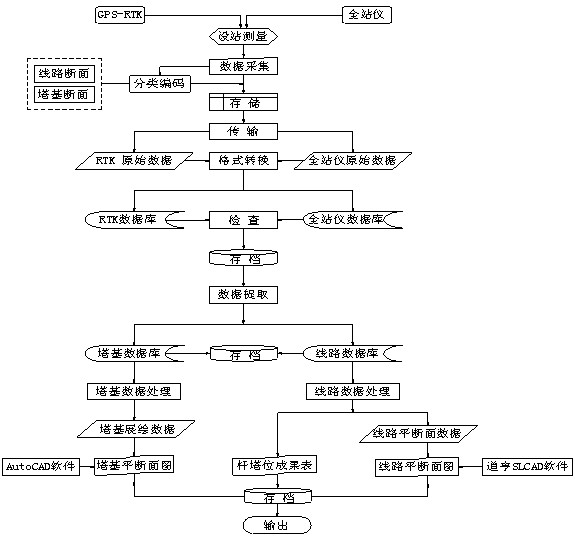

根據送電線路測量的特點及目前使用的儀器，其內外業一體化如下圖所示。
３.2 主要步驟
３.2.1 數據采集
1 )準備工作
使用RTK作業，設置好基準站、流動站后，應先校核一個已知點，確保設置無誤后才能開始測量，RTK測量應采用整條線路的統一坐標系。
使用全站儀作業，應采用如右圖示坐標系，即以
測站為原點，線路后視方向?yàn)閄方向。這樣在實際
測量作業中，通過全站儀自動計算測點 M 的X、Y
坐標,隨時獲得該點所處線路的位置。
2 )分類編碼
針對電力線路終勘測量的任務、內容，應對所采集的每一
個數據采用編碼區別，以便后期的數據處理。編碼分類如下表：

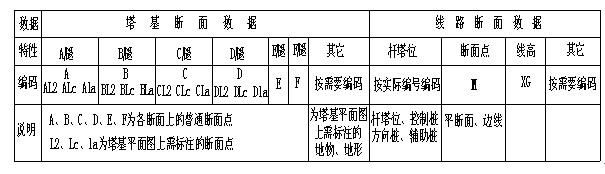

常用數據編碼表
3.2.2 原始數據處理
1 )數據傳輸
RTK經過傳輸生成線路統一坐標系的原始坐標文本文件。格式為
點號,X,Y,H,編碼 。
全站儀以LeicaTPS系列為例，由專門傳輸軟件Leica Survey Office傳輸后綴為＂.idx＂格式的文件。
2 )格式轉換
RTK和全站儀的外業測量數據分別經過數據格式轉化程序處理后，生成RTK外業數據庫和全站儀外業數據庫，把原始的純文本文件轉化為便于瀏覽、修改、管理的原始外業數據庫。
RTK數據庫以坐標模式，全站儀數據庫以邊角模式存儲外業原始數據。
3 )數據提取
根據編碼通過分類提取程序?qū)С鯮TK數據庫或全站儀數據庫的塔基斷面數據和線路斷面數據。
3.2.3 數據處理
1 )線路平斷面數據處理
在線路平斷面數據處理程序中，需按線路方向輸入線路轉角桿塔樁號。系統自動計算出數據的累距、偏距、高程、轉角,并按累距排序生成繪制平斷面的道亨SLCAD的＂.org＂格式文件和桿塔位成果表。
2 )塔基平斷面數據處理
塔基斷面數據處理程序既可批量生成也可單個生成塔基的平斷面展繪數據。
3.2.4 繪制平斷面
1 )打開AutoCAD軟件，展繪生成的塔基數據文件，自動繪制塔基斷面，手工繪塔基平面圖。
2 )打開道亨軟件，加載生成的＂.org＂文件，應用道亨軟件編輯線路平斷面圖。
4. 注意事項
4.1 使用RTK或全站儀作業時要注意人工輸入項，尤其是天線高、或棱鏡高的改變，必要時做些記錄。這直接影響著數據的精度。
4.2 數據編碼是內外業一體化的關鍵，所以數據格式轉換后要注意檢查數據的編碼。
4.3 外業測量時，應手工繪制塔基平面和線路斷面的草圖。
5. 結語
在送電線路測量中,充分挖掘RTK、全站儀數字化性能，發揮其電腦化、自動化、信息化功能，結合本文探討的內外業一體化測量系統使測量的數據采集、數據處理、成果輸出實現其大部自動化，減少了人工外業記錄、內業檢查、錄入等人為環節，降低了人為誤差，提高了勞動效率，使作業質量有較大的提升，也為送電線路GIS的建立提供了基礎數據。
參考文獻
1、 楊曉明、王軍德、時東玉編著．?dāng)?shù)字化測圖（內外業一體化），測繪出版社，２００１
2、 賀麗娟、曹振一．?dāng)?shù)字化測繪技術在工程測量中的應用，西北水電，２００２．３
3、 李智祥、 張勇、馬海濤．RTK技術在線路測量中的應用，河南科技，2006.9
