牽引網供電質量改善問題的探討
閆秀芹
摘 要：　牽引網供電質量差，運行環境惡劣。不但影響電力機車的正常運行還因其不對稱性嚴重影響整個電力系的三相負荷的平衡。本文通過分析并提出一些解決方法。
關鍵詞：牽引網 供電質量 改善

大家知道，牽引供電系統其不對稱性嚴重影響整個電力系統的三相負荷的平衡。甚至?xí)�造成局部事故、故障。對此，我們從事牽引供電事業的同仁們均不懈努力，尋求其改善方法。就目前我所了解的情況形成此文以求與大家共同探討。
一、 各種牽引供電方式造成的影響
1.由于牽引網要保證運動的機車可靠供電，因此必須架設接觸網。這樣難免造成線路的供電壓損耗增加，從而致使接觸網大部分區段，尤其是末端電壓很難達到額定電壓的要求。達不到要求，使鐵路運輸在間隔段形成“瓶頸”狀態，嚴重制約整體運輸能力的發揮。
2.無功功率與功率因數的問題
目前，大部分機車采用直流電傳動而直流電傳動機車無功率大，功率因數低是眾所周知的，雖然我們采用了許多措施，如變電所并聯電阻，并聯電容電抗等靜態或者不同程度的動態無功補償裝置。但牽引負荷變化復雜，在無負荷或負荷小時、容性超前電流形成無功功率，造成個別區段功率因數低到40%左右。
3.諧波污染問題
單相供電的電力機車牽引的感性負載滯后的電流與相電壓之間的換相角最大只能達到40多度，這一缺口電壓，將引起網壓強烈震蕩，從而產生高次諧波電流，嚴重影響供電電網，破壞電網的基波電壓電流質量。
4.單相交流電力牽引，負荷對電力系統產生的負序影響
鐵道電氣化單相供電的牽引負荷，造成電力系統的相電壓的嚴重不平衡而產生負序電流，對三相發電機好電動機的工作狀態，產生不穩定的影響，并導致鐵道電氣化區段周圍其它用戶不能正常運行。如解決負序問題，雖然曾采用的、過三相中的兩相，如A、B兩相向變電所相反方向接觸網供電好加大變電所主要容量的方法，但由于牽引列車的不均衡波動，仍不能徹底解決負序問題。
5.電磁干擾和噪音的污染
電氣化鐵道供電網采用27.5KV供電，其本身具有電磁場分布的電磁干擾。另外上述各問題的產生加大了電磁輻射，嚴重干擾周邊環境。
二．現有的解決方法對存在的問題
如上所述，雖然針對不同類型的危害與影響而采用了不同的措施，但還是不能徹底解決，就目前所了解的幾種方法簡述如下。
1、 投運專用變壓器而實現牽引供電
牽引變壓器本身為專用變壓器，不允許接入其它非牽引負荷。但就如上問題有幾種變壓器比較特殊，如單相有載調壓變壓器，是通過有載或無載進行調壓的方式而提高接觸網電壓，此方式雖結構簡單，只能解網壓下降的問題。Y/△接線變壓器每個繞組供一相負荷，根據需要，兩繞組容量可不相單。這種方法主變利用率稍有提高，投資低，結構簡單，同樣不能解決負序電流的問題。還有三相Y/△-11接線變壓器，使用較廣泛，但主要利用率很低，基本上超不過10%，另外變壓器本身較復雜。另外，三相繞組YN、d11、d1接線方式的變壓器,原邊接地Y形，中性點抽出，次邊有兩套繞組d11和d1。兩三角形對頂，并將對頂接地，另外引線接牽引網。這種方法，在兩三角形中形成負序后流經頂點，總負序電流較小，在兩邊負荷對稱時幾乎不產生負序電流。
另外，目前牽引供電系統采用平衡變壓器——斯科特接線變壓器，這種變壓器能將三相變成兩相相差90°.此類變壓器還是不能很好的解決負序的問題。
2、采用輪換相序的接線方式
由同一供電系統的牽引變電所產生的多個負序電流（不同相位）相加，其總負序電流減小。因此接入多個不同相序的牽引變電所，可以降低流入同一供電系統總負序電流的影響。
3、對諧波影響的處理方法
（1）在牽引變電所總并聯電容補償裝置，改善功率因數、濾波等效果。
（2）在牽引機車上安裝并聯電容和濾波裝置，從而很好的抑制3次、5次等高次諧波。
三 、對以上問題目前新的發展及思路
以上所采用的所有方法均在實際運用中起到了相當?shù)淖饔�，尤其對改善供電質量有很大的幫助，目前這一領域，多數資料顯示采用大功率變頻技術是未來的發展重點及新的突破思路。
1、采用高電壓大功率GTC,多電平PWM變換器。

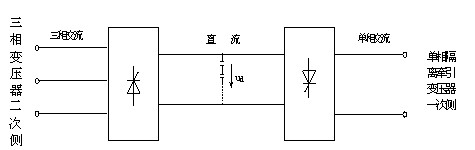

其原理是利用“交—直—交”電壓型多點平高電壓大功率PWM變換技術來改善牽引供電造成的影響。其原理框圖如下：




三相降壓變壓器三相輸入端，通過“交—直—交”變換器的“整流”作用，經中間電壓型的電容濾波儲能得到恒壓直流Ud“直—交”側變換器是“單相逆變”裝置，輸出27.5KV到隔離變壓器，該變壓器次邊一端接地，另一端界供電接觸網。當然，此方法投資大，維護困難，隨著科技發展，應該較實用。
2、（1）采用三相不等容牽引變壓器
由于牽引變壓器運行時三相負荷嚴重不對稱，在Ynd11三相牽引變壓器的基礎上，將中相（B）富余量抽出，平均分配到兩個邊（A,C）相。
這種方法三相容量不等，三相阻抗相等，結構變化小。
（2）三相變四相牽引變壓器

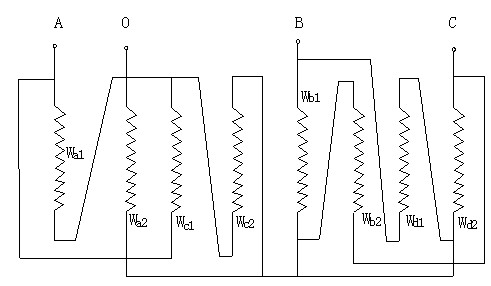

這種變壓器只適用于AT供電方式。其原理圖如下：

其鐵芯是“日”字形，變壓器四相側的零序電流與半零序電流不能變換到三相側，同樣，三相側的零序電流也不能變換到四相側。其運行均勻性和制造經濟性都優于傳統結構的斯考特變壓器。
（3）阻抗匹配牽引變壓器，承擔牽引負荷的過載能力較強，可用于110KV以上的電力系統。

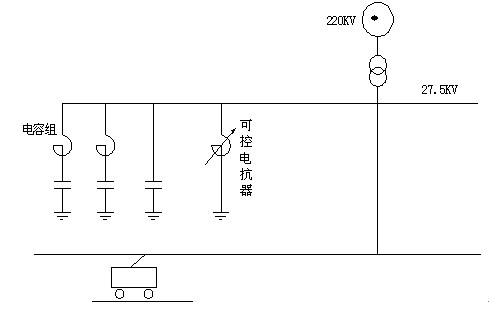

3、采用可控電抗器配合并聯電容器組的動態補償彌補了靜態補償?shù)娜秉c。其工作原理圖如下：



動態補償裝置由靜態電容器組與動態單相可控電抗器組成，此裝置根據機車取流情況而改變電抗器值的大小來抵消容性電流。保證了功率因數，同時電容器組還對3、5次高次諧波形成濾波作用。很好的改善了供電質量，提高里經濟效益。
總體來講，電力牽引造成的“電污染”已經非常嚴重，也是必須解決的問題之一，僅以此文為同仁們提供思路并相互探討不對之處望指教。
【參考文獻】：
1.接觸網，李偉主編，中國鐵道出版社，2000年3月
2電力牽引供電系統技術與裝備，賀威俊主編，西南交通大學出版社， 1998年10月
3.電氣化鐵道供電系統，楊玉菲主編，中國鐵道出版社，2004年12月
4.牽引變電所（第二版），林永順主編，中國鐵道出版社，2002年
