摘 要：我國城市化的快速發展在城市中最直觀的表現之一就是城市建筑的高層化。高層建筑的建設己經越來越成為我國城市發展過程中的一個普遍現象。隨之而來的高層建筑與其他建筑間的日照遮擋矛盾成為規劃管制與協調的突出問題。我國現行的《城市居住區規劃設計規范》對于地方規劃管理仍然存在著一定的不確定性。本文結合案例探討了建筑高層化條件下的日照控制基本規律和方法，指出對于我國北方地區的城市，高層建筑條件下的日照間距控制的關鍵是日照方位的控制與協調，并且建立一套規劃控制與日照利益協調的方法，為提高地方規劃管理的水平以及加強規劃作為公共政策的協調機能進行了有意的探索。

關鍵詞：控制方法; 日照間距; 高層建筑; 日照方位角

Abstract: This paper combined with the case study of the high rise buildings under conditions of solar control basic rule and method, it is pointed out that for the north area of China City, high-rise building under the conditions of sunshine spacing control is the key to the comprehensive control and coordination, and build up a set of planning control and sunshine interests coordination method, in order to improve the local planning and management level and strengthen the planning as a public policy coordination function undertook beneficial exploration.

Key words: control method; sunshine spacing; high-rise building; solar azimuth angle

中圖分類號：[TU355] 文獻標識碼：A 文章編號：2095-2104(2012)

1.引 言

隨著城市空間的不斷擴展，居住形態也正經歷一個急劇的變化。以長春為例，各種規模的新建住宅區的建設密度越來越高，而大部分外環地段的住宅幾乎均為高層，在內城的開發也是出現了“百米高樓”為特點的公寓住宅等形式。伴隨而來引發的相鄰建筑間(尤其是對既有住宅的)日照妨害糾紛、利益賠償?shù)葐栴}成為規劃行政需要處理的最為突出的棘手矛盾。一些地方通過政府法令等形式出臺了相關控制措施，但相關的法律糾紛仍然大量存在，這表明我們不僅需要“公法與私法”的完善[1]，還要根本性提高規劃行政的科學性和權威性，這也是我們研究的重點和目的所在�，F(xiàn)行的《城市居住區規劃設計規范》(下簡稱《規范》)的日照間距規定，對地方規劃管理仍然存在著不確定性。本文探討建筑高層化條件下住宅間距控制的規律和方法，指出北方地區城市在高層建筑條件下的日照及間距控制的關鍵是日照方位角;并嘗試建立簡便易行的規劃控制方法進行了有意的探索。

2.高層建筑條件下日照間距

2.1高層建筑類型

我們根據高層建筑的大體外觀及平面形式可分為板式與點式兩類。通常情況下，居住區板式多層住宅間距按地方的冬至日或大寒日的正午影長率折算日照間距系數進行規劃控制。板式高層住宅與多層住宅一樣也需要按地方的日照間距標準來決定南北向的日照間距，來保證南北向后排住宅的所需日照。高層板式住宅間距相比過大，在節省用地方面沒有明顯的優勢，也沒有實質性提高土地使用效能方。但其建筑工程的造價卻顯著提高，其使用受到客觀制約。因此我們重點考慮點式高層建筑產生日照妨礙的情況。

2.2日照方位角

我們認為北方地區保障有效日照時間前提下，建筑間距主要利用太陽方位角進行控制。當然還包括建筑防火間距等條件。我們采用Google SketchUp軟件，分別針對長春、烏魯木齊等城市進行理論模型的模擬計算①。以長春為例：當建筑高寬比大于0.16時，冬至日標準日照時帶內的建筑終日陰影區由梯形變?yōu)槿�角形，小于此比值的板式建筑則存在高寬比約束關系②。宋小冬、田峰的研究[2]、[3]同樣表明了 “方位通道”對建筑日照間距控制所起的作用。因此我們利用太陽方位角檢查確定高層建筑的日照遮擋影響。

3.日照間距的相關概念的界定

3.1日照時角的概念

我們知道地球自轉24小時太陽方位角變化360º，那么地球自轉1小時太陽方位角變化為15º。從而我們得出被遮擋建筑每獲得1小時標準日照，須保證其日照面最不利點太陽方位角變化15º的范圍內無遮擋。

3.2日照面最不利點

日照面最不利點是在被遮擋建筑主日照面[5]上被遮擋區與非遮擋區在日照面的臨界點。若建筑物日照面的兩個獨立的最不利點滿足日照要求，則兩個最不利點之間的日照面就可以滿足日照標準要求。如圖1，即只要A、O、B點滿足日照要求，則A至B之間墻面均能滿足日照要求。

3.3日照無遮擋

所謂日照無遮擋是指南北布局中前排產生妨礙日照的建筑和遠處間接產生日照妨礙的建筑等對被遮擋建筑均保證日照標準，無實質遮擋影響。

3.4陽光入射角

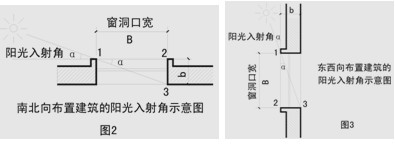

陽光入射角是指陽光照進住宅內部的房間時陽光照射方向與建筑正向外墻面的最小夾角。我們認為當日照夾角大于陽光入射角時才為有效日照。不同方位的建筑物有各自的陽光入射角。建筑物的正面和側面亦然。如日照窗洞口有突出物，如附壁柱、窗套等，應按其窗洞口的實際厚度計算。詳見圖2、圖3所示。

4.建筑高層化的日照控制

4.1關于日照標準的持續準則

紫外線滅菌是居民日常能采用的最為簡單的無成本滅菌法。從衛生防疫角度考慮，紫外線滅菌需保證陽光須連續照射1小時以上。因此我們認為：在有效時間帶內持續1小時及以上方可滿足1小時日照標準，的要求，而非累計1小時;該原則同樣適用與2、3小時日照標準的執行。

4.2關于街道走向調整原則

在實際規劃工作中，建筑的平面布置往往遵從于城市道路的走向。在長春的實踐中，我們把與正南向偏移37º以內的街路均按南北向道路考慮。在沿南北向街路布置的高層建筑不按日照間距系數計算其間距，而以陽光入射角、有效日照時間帶、視距污染和消防間距等因素綜合考慮。

4.3三角函數控制法

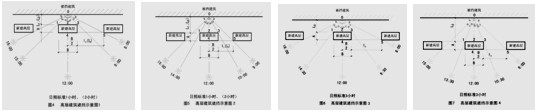

我們根據日照桿影原理繪制了高層建筑日照妨礙控制示意圖如下。

上述各圖分列出滿足建筑日照標準時的基本情況。通過三角函數計算，可獲得各日照標準條件下的l1(l2)和l3的數值③，供規劃管理根據單體建筑的設計尺寸進行校驗，以保證建筑的日照要求[4][5]。

4.4日照時角控制法

我們確定使用太陽方位角方法進行控制，其基本條件為：在有效日照時間帶④內的陽光照射起止線與墻面夾角大于陽光入射角，如圖8。同時須檢查核驗遠處建筑的疊加影響，以保證日照無遮擋。我們根據日照時角的要求，將日照方位角的控制簡化為日照時角的控制并制成表格，來直接確定新建建筑是否滿足日照要。如表1。

表1點式高層建筑日照時角控制表(圖表來源：作者編繪)



日照時

南 北 向

南 偏 東 或 南 偏 西

7.5º

15º

22.5º

α

β1

β2

α

β1

β2

α

β1

β2

α

β1

β2

1

≤60º

≥15º

0º

≤75º

≥15º

0º

≤60º

≥15º

0º

2

≤60º

≥30 º

0º

≤45º

≥30º

0º

≤60º

≥30º

0º

≥15º

≥15º

≥15º

≥15º

3

≤45º

≥45º

0º

≤45º

≥30º

≥15º

≤45º

≥37.5º

≥7.5º

45º

45º

0º

≥22.5º

≥22.5º

0º

45º



4.5最小有效通光間距

對于規劃設計人員應用計算機精確地分析被遮擋建筑的影響，也許并非難事，但對于廣大市民而言，若想要獲得精準的日照數據則是非常困難的。從規劃管理的角度而言，需要操作簡便，避免誤解和歧義⑤，避免繁瑣的專業技術計算。在實際工作中我們整合為只控制兩個臨近遮擋建筑之間的最小有效通光間距的操作，通過公式W=2sin(15º/2)*D計算獲得最小有效通光間距，來檢驗衡量建筑日照間距。這樣的計算原則同時也避免了因朝向變化而復雜的間距折減計算。

5.結 語

我們分析了建筑高層化條件下城市日照間距管理與控制的原理與方法等問題，提出了日照持續準則，日照時角的控制方法，以及最小有效通光間距的操作。我們所提出的這些基本思路和研究方向在北方地區的城市規劃實踐中還需要進一步探索。

注 釋：

①此處理論模型按住宅模擬有效日照時間帶按8—16時計，設定建筑寬60米和30米，分別計算不同建筑高度的情況，分別是高18.18米、高24米、高33米、高50米、高100米等。以長春為例，按《城市居住區規劃設計規范(GB50180—93)》的設定，即樓高18.18米，首層窗臺距室外地面1.35米，冬至日正午影長率2.39，則當樓高寬比H/W<0.16時，建筑終日陰影區由梯形轉變?yōu)槿�角形�?/p>

②宋小冬，田峰所研究的關于高寬比與終日陰影區三角形的關系。

在模擬計算中，各地冬至日及大寒日最小正午影長率的計算時間點，或者說其最大日照高度角的計算時間點，隨各地經度不同而有所差異。

③在《長春市建筑日照間距規定》制定實施之前的《長春市建筑間距和日照間距暫行規定》中，即采用這一原理及方法，計算妨礙日照的建筑山墻間距并列表，以控制校驗高層日照間距。規劃設計與管理人員可以根據具體情況查表或得具體的控制數值。但該方法在《長春市建筑日照間距規定》中被簡化為D=(H+L)/2的計算控制以及40.8米和48米的最小規定限制。

④考慮到地球自轉，各地由于經度不同而存在與北京標準時的時差，本文所指的《城市居住區規劃設計規范(GB50180-93)》規定的有效日照時間帶的，需要根據各地實際時差進行調整而不僅限于其，例如：建議烏魯木齊市的有效日照時間帶宜按北京時間適當推移2小時等。

⑤《長春市建筑日照間距規定》中對過程建筑日照的間距控制簡化為D=(H+L)/2的計算控制以及40.8米和48米的最小規定限制，在某些新建高層住宅區的規劃中造成新建區域內部實際日照嚴重低于國家標準的情況出現，留下法律糾紛的隱患。如一幢50米高50米寬的住宅，其間距為50米，大于48米，符合地方規定;但是若按照板式住宅最低1.7倍間距計算，則其仍然嚴重低于標準。

參考文獻：

REFERENCES ：

[1]鄭志吾.采光和日照妨害的相關法律問題[J].湖北民族學院學報，2008(4)：118-121.

[2]宋小冬，田峰. 現行日照標準下高層建筑寬度和側向間距的控制與協調[J]. 城市規劃學刊，2009(4)：82-85.

[3]宋小冬，田峰. 高層高密度小地塊條件下建筑日照二級間距的控制與協調[J]. 城市規劃學刊，2009(5)：96-100.

[4]長春市人民政府. 長春市建筑日照間距規定[S]. 1998.9.4

[5]長春市規劃局. 關于實施《長春市建筑日照間距規定》有關問題的說明[S]. 2000.3.13.

[6]高志標. 高層建筑日照間距模版. 中華人民共和國，產品專利號ZL 94 3 09520·4國家知識產權局，1994.

[7]城市居住區規劃設計規范. GB50180-93(1993，2003)[S]. 北京：建筑工業出版社，2002.

---
