[摘要]本文對鑄鐵汽缸蓋發生裂紋缺陷時能否焊補進行了可焊性分析，并且介紹了如何獲得優良焊補質量的手段一工頻感應加熱焊補。

[關鍵詞]工頻感應加熱 感應器

[Abstract] This paper is the ability to weld up the cast iron cylinder head crack defects weldability analysis, and means of how to get good weld up the quality of a power frequency induction heating welding repair.

[Key words] frequency induction heating sensor

中圖分類號：TH17 文獻標識碼：A 文章編號：2095-2104(2012)

1、前言

汽輪機是熱電廠的心臟，它的正常工作決定了否能正常供熱、發電。汽缸蓋是它不可缺少的組成部分。而鑄鐵氣缸蓋在使用過程中往往發生裂紋缺陷，直按影響了它的使用壽命和正常使用，因此，能否采用一定的工藝后續修復這些缺陷，使汽缸蓋“起死回生”是廣大使用單位部門關心的。我們經過一定的研究的摸索，提出了焊補修復工藝，如果可行，它將對保證氣缸蓋良好技術狀態，延長使用壽命，節省資金有很大意義。

2、氣缸蓋的可焊性分析

鑄鐵汽缸蓋的材料一般為蠕墨鑄鐵和合金鑄鐵，其金相組織為細片狀石墨，基體為索氏體型珠光體或細層狀珠光體以及少量的磷共晶。

2.1、鑄鐵可焊補過程中，發生體積的不可逆膨脹，有以下幾個原因：

2.1.1珠光體中滲碳體分解

2.1.2隨同A1相變而弓l起的體積變化

2.1.3固溶鐵素體硅的氧化

2.1.4滲碳體分解而產生的微細裂紋

2.2鑄鐵中不但含有各種氧化夾雜物，而且還有H、O、S等氣體，這樣變惡化了可性。

2.3焊補后往往冷卻過快，激起白口化，加大收縮，增加了裂紋的產生。

2.4汽缸蓋的形狀復雜，壁厚薄不均，內部的殘余應力較大，這個不利因素加大焊補過程的困難。

2.5經過長期高溫、高壓工作的汽缸蓋由于工作過程被氧化腐蝕，也促使體積不可逆膨脹，組織疏松且氣體還會向金屬內部護擴散，生成很大的壓力和應力，嚴重時將生成顯微裂紋。由于汽缸蓋本身材料和結構原因，加上惡劣的工作條件而造成它的可焊性差，經過長期使用后的可焊性更差。

2.6我們工作中用了幾種工藝手段對汽缸蓋進行修補，效果都

不理想，經過多次實驗后焊補成功了，加工后經水壓試驗無滲漏現象，證明質量良好。

3、加熱設備的選擇

3.1我們著先采用了冷焊對鑄鐵汽缸蓋補救，但效果不好，所以我們就采用了熱焊工藝。經過實驗證明：采用鑄鐵熱焊工藝，雖工序較復雜，但它能得到優良的焊補質量。焊補金屬與熱影響具有良好的加工性、中夠的強度及緊密性。熱焊時予熱至7 0 O℃左右，應用氣焊法補這種方法對克服鑄鐵組織的白口化傾向及減少焊補收縮應力是有力的。

3.2選擇加熱方法：首先用了煤碳加熱，煤碳加熱雖能控制加熱速度和溫度，但不能保持焊補時的加熱溫度，焊補過程的勞動強度大，對保證焊接質量帶來困難。后又采用電爐熱的方法，它雖能改善焊工操作條件，提高焊補質量，但在保持加熱溫度下還不夠理想，且電熱設備較復雜。因此，這兩種方法都沒采用，經過摸索采用了工頻感應加熱的方法。通過實驗，感應加熱的方法無論在控制焊補 ， 工件的加熱溫度速度、保持一定的焊補溫度都是理想的，從而確保了焊補質量，避免裂紋、氣孔等缺陷發生，

焊補操作條件大為改善。

3.3工頻感應加熱的實質就是利用電磁感應現象一電流表面效應與熱效應。當導體位于一匝或數匝有電通過的線圈所造成的磁場中時，在導體內就產生了感應電動勢E，由于電動勢E的作用，在導體內就產生了感應電流I。 I=E/Z。z=導體內的總阻抗(歐姆)。這電流在導體內流動就將導體加熱。

3.4感應加熱的主要設備電變壓器和感應器二部分組成.。

3.4.1變壓器否量的估計

3.4.1 1被加熱物體本身所需的勢量：Q：Q=MC(t2一t1)

M-被加熱物體的重量(千克)，c=比熱(千卡/千克度)(t2一t1)=加熱前后的溫度差。

3.4.1.2熱量的散失包括輻射，對流和傳導。

3.4Л.1.3通過感應器被水帶走的熱量 Q=0.24I2Rt所需

功率P1=Q/JXT;J=O.2 4.(熱功當量);t=(加熱時間);

3.4.1.4電效率=η：熱效率=ηt，;總效率η=η3×ηt 輸入感應器的功p2：p1/η：無功功率pr=p2/cosФ，CO SФ：功率因素。這樣，我們就可以根據計算的Pr來選擇變壓器。

3.4.2感應器的結構

3.4.2.1感應器的大小完全決定于汽缸蓋的外形尺寸而繞制的.它是用外徑14—1 8毫米，厚2毫米左右的平直紫銅管。感應器的兩端立焊以螺紋頭以連接進出水的橡皮管;以及連接板以接電源感應器。做好后應進行2—3公斤/ 厘米2的水壓試驗。

3.4.2.2感應器具體尺寸：根據汽缸蓋的外形尺寸加上 2 5—3 0毫米的一層絕熱材料的厚度就是感應器的外形內尺 寸。例如：汽缸蓋外形尺寸：7 1 0×37 2×2 0 0(毫米)，則感應器的輪廓內尺寸：7 1 0×4 32 x 2 6 0(毫米)。

3.4.3絕熱材料：為了減少加熱過程的熱量散失，提高熱效率， 在汽缸蓋的整個外部也用適當?shù)囊粚邮�棉絕熱。對于需要焊補的區域根據尺寸的大小開小孔，且在焊補前后都應用石棉繩布蓋位，避免熱量的散失。

3.4.4冷卻裝置：線圈通電后由于電的熱效應，紫銅管溫度很快升高，從而影響它正常工作，甚至?xí)�燒毀，所以�?yīng)該裝置冷卻設備。我們用水作為冷卻液，把橡皮管套在感應器的兩端，其一端聯接自來水出口，另一端把輸出水送入下水送，這時，一定要保證水的流量，以保證水溫控制在5 0℃。

3.4.5操作要點：除焊工負責焊補工作外，還需要有一個普通電工負責控制整個加熱過程。

3.4.5.1在焊補外用熱電偶測量溫度

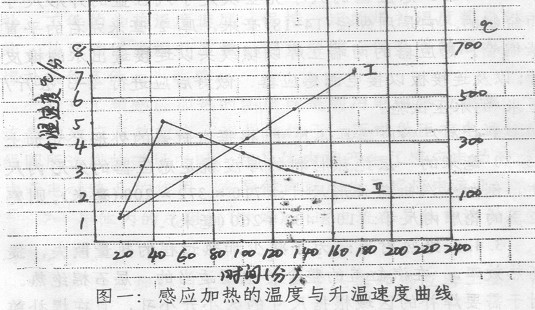

3.4.5.2平均升溫速度達達6℃/分，下圖是我們?cè)谝淮螌?shí)驗中所得到的溫度曲線。

溫曲線1：鑄鐵汽缸蓋的溫度曲線

曲線II：鑄鐵汽缸蓋升溫速度曲線

3.4.5.3保溫：由于加熱過程的溫度一直比較均勻且焊補后溫度略有井高，所以，焊補一結束，電源接通十分鐘左右，待內外溫度更均勻一些即可關閉電源，直到溫度將下到保溫溫度以下時再接通電源，使其再升高到上述溫度的上限后關閉。這樣反復進行到該階段結束。

3.4.5.4降溫：由于汽缸蓋邊都包有石棉層，所以要

經過1 2小時以上才把溫度下降到室溫，這時消除缸蓋內部存在的各種應力極有利。

4、予熱溫度及填充金屬的選擇：

鑄鐵汽缸蓋裂縫焊補質量要求高，焊補后不能有任何新的裂紋產生，也不允許存在氣孔，我們從以下三方面試驗：

4.1加熱溫度：

鑄鐵熱焊預熱溫度一般在4 00-6 00 ℃左右，它隨著鑄件大小、壁厚、焊補部位剛性大小，鑄件結構復雜選取。汽缸蓋形狀復雜、壁薄、剛性大、選用偏高的溫度是合理�？紤]到鑄鐵長時間在高溫下，珠光體分解，鐵素體增多，使鑄件硬度下降、強度下降、確立了預熱溫度6 00—6 5 O℃，施焊發現此時溶池熔融金屬流動差，溶渣不易去除，焊后加工有氣孔缺陷存在。為了提高焊補工藝性，我們將預熱溫度提高到7 0 0℃，焊補后質量較好，氣孔狀況改善很大，所以我們選用了這個溫度規范。

4.2填充金屬的選擇：

經各種焊梆的試驗及實踐應用，一般溶融金屬流動性較佳的填充金屬其s’含量偏低些，不超過3%，我們用了2.3%左右的填充棒，含磷量取偏上限是有利的，我們選用了0.5 9%左右。

4.3熔劑的應用：

鑄鐵焊補時形成si02，熔點較高，這種難溶的氧化物薄膜妨礙接正常進行，應用熔劑能使其稀釋，降低熔點，我們常用硼砂(脫化)作熔劑。

5.焊補工藝

5.1焊前仔細檢查裂紋缺陷延情況，并將缺陷金屬排

除，焊穴開作成7 0—8 0。V型坡口(見圖二)：

5.2汽缸蓋包扎石棉層厚約2 5—3 O毫米，可用相應直徑的石棉捆繞，最大可用石棉布縫好，在焊補處預開口。

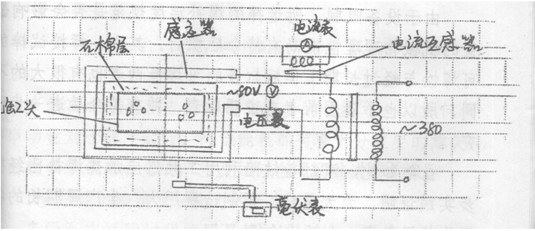

5.3將汽缸蓋擱置平穩，用感應器將其均勻加熱，(見圖三)

圖三：汽缸蓋感應加熱準備圖三：汽缸蓋感應加熱準備

5.4切險加熱電源進行焊補，露出焊補部位焊補工作還應尺可能在室內進行，室外焊補需要擋風板遮擋。

5.5焊補采用5 0 0—1 O 0 0號焊嘴，為控制加熱溫度，可 輔助焊炬一把， 協助外區預熱，焊補火焰應調查成中性火焰。

5.6焊補結束后，在原地進行保溫和冷卻。

5.7焊補外加工后，表面檢查不應有裂紋及氣孔存在，合格后按工作要求做水壓試驗。

6.采用工頻感應加熱焊補鑄鐵汽缸蓋不但能獲得優良 焊補質量， 而且生產成本低，修復周期短，大約是新制一個汽缸蓋成本的六分之一。

7、結束語

由于設備限制，所選擇的焊補溫度規范是否會影響缸蓋的機械物理理性能尚有待今后探討。其次，焊接試棒的可焊性與經過長期工作后缸蓋的可焊性兩者也有很大的不同，所以也不能用前者來說明后者，并有待今后進一步研究。

雖然如此，汽缸蓋缺陷利用工頻感應加熱焊補已經初步實踐證明，為大量修復制造費用大，生產周期長的各種缸蓋提供了一個新的途徑。

---
