摘要：包裝行業中自動化操作正在改變著包裝過程的動作方式和工作效率，本文在闡述自動包裝機氣動控制的工作原理和氣動邏輯元件在自動包裝機中的應用的基礎上，分析了氣動制技術、自動化技術等與制造技術相結合的氣動控制系統原理及設計注意事項，并指出了氣動控制在自動包裝機中的應用優勢。

關鍵詞：氣動控制;自動包裝機;應用

1.引言

自動包裝機一般分為半自動包裝機和全自動包機兩種。由人工供給包裝材料(容器)和內裝物，但能自動完成其他包裝工序的機器稱為半自動包裝機;自動完成主要包裝工序和其他輔助包裝工序的機器，稱為全自動包裝機。隨著自動化程度的提高，包裝機的操作、維護和日常保養更加方便簡單，降低了對操作人員的專業技能要求，但產品包裝質量的好壞與溫度系統、主機轉速精度、追蹤系統的穩定性能等息息相關，同時對自動包裝機所用傳動系統的動態性能較快的動態跟隨性能和高穩速精度。氣動控制的動力介質來自于自然界取之不盡的空氣，環境污染小，工程實現容易，所以氣動控制是一種易于推廣普及的工業自動化應用技術[1]。在此背景下，開展氣動控制技術在自動包裝機中的應用研究，對提高包裝業的生產效率和產品質量具有重要意義。

2.自動包裝機的主要組成與控制要求

包裝機械行業中自動化操作正在改變著包裝過程的動作方式和包裝容器及材料的加工方法。一臺完整自動包裝機由很多部件組成，其中，臂端操作工具、材料運送裝置和識別而及驗證系統是主要組成部分。各部分工作原理如下：

臂端操作工具，即端部操作器，是用來抓取產品、定向移動和感受性能參數的一個部件。它們的結構方案可以從單一型的真空套到系列型真空套或夾緊爪的排列式結構等，在包裝應用中，端部操作器通常設計成能直接使用的真空套、夾緊爪或兩者結合的型式。其中包括動力傳送帶、單軌吊車、自動導向車和機械手等。在包裝過程中，材料的運送處理需要考慮的以下因素：產品形狀、重量及材料性質;在運輸、包裹及裝載期間產品的運速、距離和方向;與其他裝置進行聯接時所需控制水平以及如果需要時允許重新形成構件的機動靈活性。一種典型的可視條碼檢測能力可以確認每個條碼對應于每種產品，因此條碼掃描儀和視頻識別系統記錄并驗證產品標貼以確保識別的完整性。

從自動包裝機的主要組成和各部分的工作原理可以看出，自動包裝生產線是將自動包裝機、輔助設備以及輸送裝置根據產品包裝工藝，按一定的順序組合起來，再配以相應的檢測、控制、自動調整補償裝置等而組成。包裝物品由一端不斷送入，包裝材料在相應的工位加入，物品按工藝流程順序經過各工序，產品從另一端輸出，使物品在無需人工直接參與操作的情況下自動完成輸送、包裝的全過程。根據工藝流程要求，控制系統必須具備一下功能：1)從包裝物品輸入到包裝產品輸出的所有工序動作的順序控制;2)對稱量重量的模擬量控制;3)為了監視設備的運行情況、方便的輸入工作參數、簡化操作面板，應具有友好的人機界面;4、具有完善的故障檢測和報警功能。

3.氣動控制系統

氣動系統主要由氣源處理器、電磁閥、單向節流閥、氣缸及各種氣動接頭和管路組成，氣缸速度由單向節流閥調整，出輪氣缸設有磁性開關，其他大缸徑氣缸因沒有安裝磁性開關，所以，各機構起始位置均設有接近開關，可發出信號通過程序指令下一動作，自動完成整機動作的全過程，氣動系統主要控制元件、執行元件功能與對應關系如表1所示。

表1 氣動控制系統中主要控制元件和執行元件的功能及對應關系



控制元件	1	2	3	4	5	6	7
執行元件	橫封器	打印器推桿	中閘門	大閘門	小閘門	卸料閘門	電熱板撤離
工作任務	封口并切斷包裝袋	打印批號、日期等	打開盛料倉中閘門	打開盛料倉大閘門	打開盛料倉小閘門	打開稱料斗閘門	分開兩片電熱板
所屬裝置	成形封口機	打印機	動態稱量機	動態稱量機	動態稱量機	動態稱量機	成形封口機

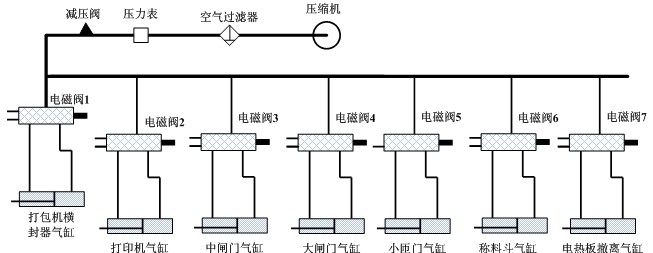

在氣動控制系統中，氣動發生裝置一般為空氣壓縮機，它將原動機供給的機械能轉換為氣體的壓力能;氣動執行元件則將壓力能轉化為機械能，完成規定動作;在這兩部分之間，根據機械或設備工作循環運動的需求、按一定順序?qū)⒏鞣N控制元件(壓力控制閥、流量控制閥、方向控制閥和邏輯元件)、傳感元件和氣動輔件連接起來[2]。圖1為自動包裝機的氣動系統原理圖，主要由7個二位五通電磁換向閥、7個單作用氣缸、1個減壓閥配合壓力表、空氣過濾器和空氣壓縮機組成。生產線為了實現高精度動態稱量，盛料倉設計了三料口下料裝置，稱重機的盛料倉底部安裝有大中小3個閘門，分別由3個電磁閥控制3個氣缸完成大、中、小3個閘門的開閉。其他氣缸分別控制稱量料斗倉門的開閉以及打印機的打印、橫封器封口的切斷、電熱板的撤離等。

圖1 自動包裝機的氣動系統原理圖

4.自動包裝機中氣動控制系統設計注意事項

自動包裝機中氣源處理要供給氣動裝置的壓縮空氣，除了保證其壓力和流量外還必須除去其中的含油污水和灰塵等，以減少氣動元件的磨損避免其零件的銹蝕，否則將引起系統工作效率降低，并常產生誤動作而發生事故。必要時應裝有壓力繼電器和主機電器部分互鎖。其次對自動包裝機的控制箱也有一定的要求，為滿足一定操作要求，常將各種控制元件集中在控制箱內，對控制箱設計時的注意點有：保證線路正常工作，阻力損失小，布置合理;面板及結構安排要考慮操作方便等。此外，在對自動包裝機的氣動控制系統進行設計使還需考慮特殊情況處理，應考慮系統在停電、發生事故需要緊急停車以及重新開車而必須連鎖保護元件。

5. 氣動控制技術在自動包裝機中的應用優勢分析

如今越來越多的包裝機械采用氣動元件及氣動系統，其原因在于氣動技術在包裝機技術中具有其他動力驅動技術不可比擬的優勢。包裝機械行業中氣動控制正在改變著包裝過程的動作方式，實現氣動控制的包裝系統能夠極大地提高生產效率和產品質量，顯著降低包裝工序中系統誤動作造成的誤差，有效減輕職工的勞動強度并降低能源和資源的消耗，具有革命意義的氣動控制技術改變著包裝機械行業的制造方法及其產品的傳輸方式[3]。設計、安裝的自動控制包裝系統，無論從提高包裝機械行業的產品質量和生產效率方面，還是從消除加工誤差和減輕勞動強度方面，都表現出十分明顯的作用，并具有如下優勢：。

1、氣動執行元件主要用于完成選擇、匯集、裝入、夾緊和卸放等動作，設計制造復雜包裝系統，采用氣動技術，可使整個機構大大簡化。2、工作介質是空氣，氣動裝置是一種清潔動力源，對污染等限制嚴格的場合，優先選用氣動系統。3、在包裝工藝中常需要多個動作協調，氣動元件容易調節。4、由于氣動系統具有防火、防爆、耐潮的特點，因此在一些易燃易爆產品的包裝過程中大量使用氣動技術。5、可短時間釋放能量以獲得間歇運動的高速響應;對沖擊負載和過負載有較強的適應能力。6、氣動技術低成本，易于被采用。

6結束語

氣動控制技術為自動包裝機械生產裝備的控制方式提供了一種新穎、先進的思路，在包裝業生產設備中進行典型應用，極大的提高了設備的本質安全性和自動化程度，自動包裝機的產效率和產品的質量也因此得到大大的提高，有很好的推廣價值。

參考文獻

[1] 陸鑫勝,周洪.氣動自動化系統的優化設計[M].上海:上�？茖W(xué)技術文獻出版社,2000.

[2] 鄭洪生.氣動傳動及控制[M].北京機械工業出版社.

[3] 關鄭球.輕工業包裝機與生產線[M].北京:輕工業出版社,2004

---
