　　摘要：智能天線被公認為是未來移動通信的一種發展趨勢。文章對天線的基本概念、關鍵技術、系統性能的改善及國外研究狀況等進行了闡述,指出了研究過程中存在的問題及發展方向。

　　關鍵詞：智能天線,移動通信,空分多址

　　1智能天線的基本概念及組成

　　1.1基本概念及工作原理

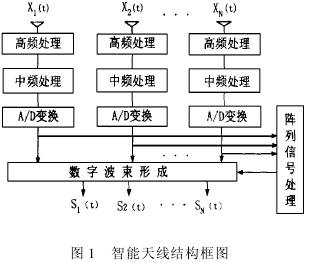

　　在移動通信中,智能天線是天線陣在感知和判斷自身所處電磁環境的基礎上,依據一定的準則,自動地形成多個高增益的動態窄波束,以跟蹤移動用戶,同時抑制波束以外的各種干擾和噪聲,從而處于最佳工作狀態。智能天線吸取了自適應天線的抗干擾原理,依靠陣列信號處理和數字波束形成技術發展起來。由于天線有發射和接收兩種狀態,所以智能天線包含智能化發射和智能化接收兩個部分,它們的工作原理基本相同。圖1所示的是處于接收狀態的智能天線結構圖�，F(xiàn)以發射狀態的智能天線為例,說明波束的形成。將M維信號矢量S(t)=(s1(t),s2(t),...sM(t))T與一個N×M階加權矩陣W相乘,得到一個N維的陣信號矢量X(t)=W×S(t)。其中,X(t)=(x1(t),x2(t),x3(t),…xN(t))T,在遠區產生的場強為:

　　顯然,Σnwnmfn(θ)表示單路信號sm(t)的輻射方向圖。一旦天線陣確定下來后,它的方向性函數fn(θ)也隨之確定,于是只要通過改變wnm就可形成所需要的輻射方向圖。

　　1.2組成及關鍵技術

　　(1)射頻部分

　　射頻部分包括陣列天線和高頻處理。在移動通信系統中,天線陣通常采用直線陣和平面陣兩種方式。陣的形式確定下來后,天線單元的選擇非常關鍵,除了必須滿足系統提出的頻帶、駐波比、增益、極化等性能指標外,在實際中還要做到單元間的互耦小、一致性好和加工方便等,微帶天線憑借自身特有的優勢,已經在這方面得到廣泛的應用。高頻處理主要是指對接收或發射信號進行放大,以滿足A/D變換或發射功率的要求。考慮到智能天線對誤差非常敏感,還要保證射頻部分各個支路幅度和相位的一致性。

　　(2)中頻部分

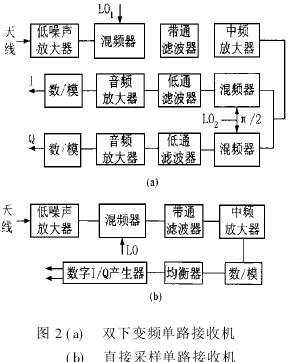

　　目前受數字器件水平的限制,還不能直接對來自天線單元的微波信號進行采樣。較為常用的辦法是:先利用下變頻器將微波高頻信號變到中頻,然后使該支路的模擬信號經過濾波和放大等中頻處理,最后對它進行采樣,典型的實現方法有兩種,分別如圖2(a)、(b)所示。

　　圖2(a)所示的是雙下變頻接收機,通過兩級混頻器,完成高頻信號到中頻的變換。這種接收機的優點是降低了對A/D變換器采樣速率的要求,而且整個接收機的增益分配也有一定的靈活性。圖2(b)為直接采樣接收機,它借助于更快速度的A/D變換器和其他一些輔助的數字器件,在中頻直接對信號進行采樣,避免了信道中I和Q兩路信號的匹配問題。圖中均衡器的作用是補償各支路間幅度和相位的不一致。

　　(3)數字波束形成部分

　　數字波束形成(DBF)是智能天線的核心部分,在硬件上需要有高速率的數字信號處理芯片支持。目前能用于該領域的數字器件主要有兩種:一種是通用的DSP芯片,如TMS320系列;另一種是專用集成電路(ASIU),其中最為典型的是能進行大規模并行處理的FPGA。數字波束形成在軟件上需要有收斂速度快、精度高的自適應算法,以調整加權系數。目前在通信領域研究得較多的算法主要有:LMS及其改進算法RLS、SMI和CMA等。值得注意的是基于特征值分解的自適應數字波束形成算法越來越受到重視,它不僅能很好地與超分辨測向算法統一起來,而且能自動校正通道不匹配、陣元位置偏差等許多因素所產生的誤差,具有很強的魯棒性(Robust),缺點是計算量大。由于移動通信環境非常復雜,各種算法都有其優缺點,需要相互并用才能取長補短,使系統的性能最佳。

　　2移動通信系統采用智能天線的好處

　　2.1提高系統容量和頻譜效率

　　智能天線通過以下途徑來提高系統容量和頻譜利用率:(1)產生多個窄波束來對準移動用戶,以致處于發射狀態時能減少對附近小區移動用戶的共信道干擾,處于接收狀態時各種干擾信號因落入方向圖零點而被抑制;(2)具有空分多址性能。假設智能天線形成N個波束來跟蹤移動用戶,那么在理論上,該小區內相同的頻率就可重復利用N次,系統的容量增加N倍,或者在容量不變的情況下,服務的小區面積可增加N1r倍(r是電波傳播損耗因子,通常為4);(3)智能天線還能明顯提高接收信號的信噪比,改善系統的服務質量,意味著在不提高服務質量的條件下可增加用戶數量。研究表明,現有蜂窩移動通信系統的每個基站都使用四單元的智能天線后,系統的容量可提高7倍,而在同樣條件下,采用四個固定波束的天線只能增加1倍的容量。以上結果都是與全向天線相比而言。

　　2.2智能化的信道分配和越區切換

　　智能天線采用數字信號方式將各支路的有用信號保留到A/D變換之后,借助于陣列信號處理,可對各種信號(包括通信信號和干擾信號)的參數(如信號個數、頻率、到達角等)進行估計,對移動用戶進行定位和跟蹤。有了這些重要信息,智能天線就能打破傳統按固定邊界小區分配信道數的思路,將其波束覆蓋的區域定義為一個智能小區,根據該小區內用戶群業務量的大小,實時分配信道,大大提高了信道利用率。

　　由于智能天線能夠隨時提供移動用戶的位置信息,控制中心就可利用它們計算出用戶的移動速度和方向,非常容易實現越區切換。這種所謂的“智能切換”,既不同于“硬切換”,也不同于“軟切換”。

　　2.3提高通信質量和傳輸效率

　　智能天線用于移動通信系統后,能明顯改善BER性能。對于一個CDMA移動通信系統,當小區內有K個用戶同時工作時,在采用RLS算法的智能天線和全向天線兩種情況下,BER的表達式分別如下:

　　其中,Q(X)是標準Q函數,G是CDMA系統處理增益,β值為0.05513,D是智能天線增益。此外,智能天線還能有效地提高接收信號的信噪比、降低碼間串擾和通信過程中的掉話率,提高通信質量。

　　與固定波束的天線相比,智能天線窄波束產生的增益一方面可降低發射臺的功率,另一方面可減小移動終端的體積和重量、延長終端電池的使用壽命,或可以采用更小的電池,降低整個系統的成本。

　　3國外智能天線的研究

　　3.1用于衛星移動通信的智能天線

　　L波段衛星移動通信系統的智能天線陣采用由16個環形微帶貼片天線組成的4×4方形平面陣,射頻頻率為1.542GHz,左旋圓極化,中頻頻率為32kHz,A/D變換器的采樣速率為128kHz,分辨率為8位。在數字信號處理部分,選用10個FPGA芯片,其中8片用于16個天線支路的準相干檢測和快速傅立葉變換,另外2片起到波束選擇、控制和接口的作用;自適應算法選用CMA。對該系統進行外場測試發現,能產生16個波束來覆蓋整個上半空間,并且不需要借助任何傳感器,就能用最高增益波束自動捕獲和跟蹤衛星信號,在各種復雜環境下都能提供比其他天線高得多的通信質量。

　　3.2用于蜂窩移動通信系統的智能天線

　　用于蜂窩移動通信基站的智能天線基本設計思想是當天線工作在接收狀態時,利用高分辨測向算法(如ESPRIT)獲得通信信號的引導矢量,求得上行鏈路加權系數。當智能天線處于發射狀態時,對于時分復用系統,由于上下行鏈路使用相同頻率,上行鏈路的加權系數可直接用于下行鏈路;對于頻分復用系統,上下行鏈路之間一般有四十幾MHz的頻率間隔,因此上行鏈路的加權系數必須經過適當處理后,才能用于下行鏈路。該智能天線工作在900MHz,天線陣選用間距為λ/2的8個微帶天線所排成的直線陣,中頻頻率為144MHz。對于(1)視線內無阻擋、無多徑信號,(2)視線內無阻擋、有一路多徑信號,(3)視線內有阻擋,天線只能接收到反射信號,在這三種不同的環境下,對該天線的性能指標進行多次測試發現:與單個天線的情況相比,智能天線能明顯地減少上下行鏈路的衰落,提高信噪比。

　　3.3其它智能天線

　　歐洲RACETSUNAMI計劃中的智能天線采用DECT標準,射頻頻率為1.89GHz,天線陣由8個微帶貼片組成,組陣方式可變。數字波束形成的硬件主要包括2片DBF1108芯片,在軟件上分別由MUSIC算法和NLMS、RLS完成測向和求得最佳加權系數。在典型的市區環境下進行測試表明,該智能天線有效跟蹤的方向分辨率大約為15°,BER優于10-3。

---
