摘要：本文針對當前我國電力傳輸系統中普遍存在的問題進行分析，并提出采用自動交換光網絡(Automatically Switched Optical Network：ASON))技術對電力傳輸網進行優化，在現有光纖加同步數字體系(Synchronous Digital Hierarchy：SDH)網絡的基礎上引進ASON控制層面，并承載ASON業務，在此基礎上逐漸使用ASON替換現有的SDH。

關鍵詞：自動交換光網絡;電力通信;傳輸網

Abstract: this article in view of the current our country electric power transmission system in general and the analysis of existing problems, and puts forward adopts automatic exchange light Network (Automatically Switched Optical Network: ASON) technology to optimize the power transmission in existing Optical fiber and Synchronous Digital system (Synchronous Digital Hierarchy: SDH) Network based on the introduction of ASON control level, and carrying ASON business, based on the use of existing ASON gradually replace SDH.

Keywords: automatic exchange light network; Electric power communication; Transmission network

通信技術在不斷發展，從載波到微波再到光纖，光纖通信也從準同步數字系列(plesiochronous digital hierarchy， PDH)到同步數字系列(synchronous digital hierarchy， SDH)，現在正逐步向自動交換光網絡(automatic switched optical network， ASON)演進。電力通信網作為電力系統的1個專用通信網絡，如何合理地引入ASON技術，實現電力通信傳輸技術的平穩演進是本文探討的主要內容。

1.電力通信傳輸網絡的技術難點

電力通信傳輸網絡作為電力系統信息傳送的平臺，對保障電網安全運行起著至關重要的作用，同時作為電力系統的配套工程，其建設計劃和進度必須與電力系統及其基礎建設的規劃配合，而不同于電信運營商可以將傳輸網絡作為基礎網絡提前進行有效的網絡規劃，應實現網絡的逐步升級和擴容。電力通信傳輸網絡存在如下技術難點：

a)規劃的不確定性。在電力網的建設中，由于新通信站點的接入，造成通信網絡重新調整，浪費大量人力資源。

b)業務類型大部分為低階，業務顆粒度為VC-12，業務分布分散。

c)對于業務級別最高的差動繼電保護信道， 為了防止收發路由不一致而導致保護裝置誤動，不允許該類信道以自愈方式配置。當信道出現故障時，需手動臨時配置迂回路由，復雜程度高，效率低，如果臨時配置出現差錯將嚴重威脅電網的安全。

d)通信光纜網狀結構在一定程度上未被充分利用，光纜中斷后靠維護人員現場調整路由，效率低。

2.我國電力通信傳輸網中存在的問題

經過多年建設，我國電力通信傳輸網已具備一定的規模，基本滿足電力系統的通信需要。但隨著近年來電網事業的快速發展，現有電力通信傳輸網在應對種類繁多的業務時已頗感吃力，存在著較多的問題。當前我國電力通信傳輸網中存在的問題主要有：

部分電力通信網絡結構復雜，使得工作人員維護困難。由于光纜網絡資源的限制，在部分變電站只能以單鏈接入;而有的傳輸網中同時使用不同設備廠商的設備，造成設備的故障難以鑒別，導致電力通信系統故障后難以盡快修復;另外，不同的設備也導致在同一網管上實現端到端的電路調度變得難以實現。

電力通信網中節點較多，系統安全性能有待提升。電力通信網中任何一段光纜的更換或維修都會影響系統的可靠性和穩定性。并且有些節點不在環網上，無法對業務進行自愈保護。若其中任何一個站點出現設備故障時，將會導致所有通信業務的丟失。

電力通信系統的接入層網絡結構繁雜，難以滿足業務發展的需求。我國部門電力通信系統的接入層傳輸網絡結構復雜，并且有環帶環、環帶鏈的現象存在，導致現有電力通信網絡的難以擴容。另外，部分環網的時隙占用率過高，有的通道利用率甚至超過70%，并且這些通道也大都難以擴容。這都使得電力通信系統難以實現可持續發展。

電力通信系統中部分設備技術落后，且老化嚴重，已經難以適應電力系統快速發展的需求。部分通信設備技術落后，不支持多業務傳輸系統，需要通過協議轉換器才能滿足以太網業務通道需求。且在長期使用過程中逐漸老化，不僅容易產生故障，增大維護負擔。

3.ASON技術

3.1體系結構

ASON與傳統網絡不同，它引入了控制平面，在功能上形成了由傳送平面、控制平面和管理平面構成的體系結構。ASON的基本構架如圖1所示。控制平面是ASON的核心，它負責完成網絡連接的動態建立和網絡資源的動態分配�？刂破矫嬗煞植加诟鱾�(gè)ASON節點設備中的控制單元構成，控制單元完成路由選擇、信令轉發和資源管理等功能，各控制單元間的連接共同形成統一的整體，實現連接的自動化。

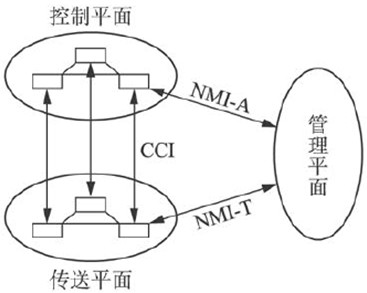

圖1 ASON的基本構架

目前傳送平面都是基于SDH技術的，能夠提供大容量、無阻塞、交叉連接的硬件平臺，突破現有光傳輸系統的交叉能力，其交換顆粒度在VC-4之上，端口速率和端口密度滿足寬帶網絡業務的需要，實現快速連接。

管理平面實現對傳送平面、控制平面以及系統的管理，確保所有平面之間的協同工作。管理平面提供的管理功能包括性能管理、故障管理、配置管理、計費管理和安全管理。在ASON體系結構中，控制平面和傳送平面之間通過CCI相連，管理平面通過NMI-A和NMI-T分別與控制平面及傳送平面相連，3個平面通過3個接口實現信息的交互。

3.2ASON的優勢

ASON技術通過發揮光纜環狀網絡結構的優勢，實現抗多點失效的功能，從而大大提高網絡的安全性。

ASON技術可根據用戶對不同層面、不同業務質量級別的要求，按需制定不同的保護恢復方式，并實現分級管理。根據業務的重要性，可以提供以下等級的業務：

a)鉆石級。網絡保護恢復方式為永久“1+1”，即在建立主用鏈路的同時建立1條備用鏈路，一旦主用鏈路故障，立即倒換到備用鏈路上，這時備用鏈路成為主用鏈路，同時在滿足網絡帶寬要求的前提下，立即尋找到新的備用鏈路，對業務再提供“1+1”保護。永久“1+1”保護的倒換時間非常短，小于50ms。這種方式適用于縱聯保護、安全穩定裝置和會議電視等重要業務。

b)金級。網絡保護恢復方式為“1+1”加恢復路由，即在建立主用鏈路的同時建立備用鏈路，主用鏈路故障時倒換到備用鏈路上。如果備用鏈路也發生故障，就靠路由技術進行恢復。這種保護方式的倒換時間很短，在50ms以內[4]，但恢復時間比較長，一般為秒級。這種方式適于脈沖編碼調制(pulse-code modulation， PCM)等業務。

c)銀級。網絡保護恢復方式為恢復路由，在業務鏈路故障時，重新尋找新的鏈路恢復業務，恢復時間為秒級�；謴�(fù)路由有先建后拆和先拆后建2種方式。先建后拆是指先建立1條正常鏈路，業務倒換成功后再拆除故障鏈路;先拆后建則是先拆除故障鏈路，再建立1條正常鏈路恢復業務。先拆后建方式最適合電流差動保護業務，它不需人工干預就可恢復業務;先拆后建方式適合差動繼電保護、調度數據網、綜合數據網等業務。

d)銅級。無保護，不保障網絡的恢復。

e)鐵級。為額外傳送業務，可能被高優先級業務搶占。

在ASON中增加或刪除1個節點時，網絡通過信令技術能夠?qū)⑦@個改變信息按照一定的規則傳送到每個需要知道的節點上，從而實現拓?fù)渥詣?dòng)發現，不需要人工干預，有利于網絡的升級和擴容。由于整個控制平面的智能化，在提供新業務時，大部分可通過網絡的智能節點和控制平面自動完成，大大縮短提供新業務的時間，同時減少運行維護量，降低運行維護成本。ASON技術可實現動態按需分配帶寬，提高網絡資源利用率，全面降低組網成本。

4.自動交換光網絡技術在電力通信傳輸網中的應用研究

當前，我國部分發達地區的電力通信傳輸網中的絕大部分已采用光纖加同步數字體系(synchronous digital hierarchy：SDH)設備組網。而落后地區則由于經費不足等原因采用了粗波分技術。電網一般按照自上而下結構分層建設，分為骨干層(STM-6 4/1 6)、匯聚層(STM-4)和接入層(STM-1)。

為了更好地利用現有SDH設備，可在當前SDH網絡的基礎上引入ASON技術，在現有的SDH傳送網絡上承載ASON業務，這是既能發揮現有設備的使用價值，又可以將ASON技術得以應用的可行性方案。

在建設A S O N網絡時應遵循由內而外、循序漸進的原則，即以骨干層為基礎來建設ASON網絡，然后逐漸建設匯聚層和接入層。在骨干層建設ASON既要保證安全性、可靠性，又要保證業務不中斷。將骨干層建設為ASON網絡后，電力通信網的魯棒性將大大增強，而匯聚層和接入層的ASON網絡建設可以視情況而定。在建成骨干層的ASON網絡后，要保證其與原有SDH網絡的互聯互通。ASON可以在基于G.803規范的SDH傳送網基礎上建設，這樣可以形成ASON與現有SDH傳送網絡的混合組網。

ASON與現有SDH網絡的融合是一個漸進的過程，先在現有SDH網絡建設單獨的ASON，然后逐步形成整個的ASON網絡。實現ASON網絡與SDH網絡的互聯，可以在傳統的SDH網絡引入控制平面，具體可以使用以下2種方式。①在SDH網絡的全部網元上分別連接一套PC機，SDH網絡和PC機間遵循光網絡網元管理協議。通過數據網絡將全部PC機上運行的控制協議連接成一個整體的信令網，并使得該信令網可以和ASON的信令網實現互通。②通過數據網絡實現ASON信令網絡和傳統光網絡的網絡管理系統建立連接，在傳統光網絡的網絡管理系統的計算機上運行控制平面協議，通過ASON控制平面和傳統光網絡網絡管理系統的互通，實現ASON網絡和傳統光網絡的互聯。

總結

ASON的出現代表了光網絡技術發展的趨勢，其相比于傳統SDH網絡有著無法比擬的優越性，能夠很好地解決電力通信傳輸網的智能化問題，其最顯著的優點——更高的安全性正是電力通信傳輸網孜孜以求的目標，因此，在現有的SDH網絡中引入ASON技術能提高電力通信傳輸網的安全運行水平和智能化水平。

參考文獻

[1]魏明海.電力通信安全生產的系統分析[J].陜西電力，2008

[2]張杰.自動交換光網絡[M].北京：北京人民郵電出版社，2004

[3]李明.自動交換光網絡的應用研究[D].山東大學碩士論文，2010

---
