布線工程實務簡論
一、概述
隨著現代通信技術、計算機技術的迅速發展，人們對信息的需求也是越來越強烈。這就導致具有樓宇管理自動化(BA，Building Automation)、通信自動化(CA，Communication Automation)、辦公自動化(OA，Office Automation)等功能的智能建筑蓬勃興起。而布線系統正是智能建筑內部各系統之間、內部系統與外界進行信息交換的硬件基礎。樓宇綜合布線系統(PDS)是現代化大樓內部的“信息高速公路”，是信息高速公路在現代大樓內的延伸。它既能使語言、數據、圖像設備和交換設備與其他信息管理系統彼此相連，也能使這些設備與外部通信網絡相連。它包括建筑物外部網絡或電信線路的連接點與應用系統設備之間的所有線纜及相關的連接部件。所以布線系統是由光纜或同軸電纜和高質量布線材料及標準接插件組成的。
我們所做的布線系統為開放式的拓撲結構，能支持語音、數據、圖像、多媒體業務等信息的傳遞。主要包括7個部分。
�、� 工作區：一個獨立的需要設置中斷設備的區域劃為一個工作區，工作區由配線子系統的信息插座模塊延伸到終端設備連接處的連接光纜及適配器組成。
�、� 配線子系統：由工作區的信息插座模塊、信息插座模塊至電信間配線設備的配線電纜和光纜、電信間的配線設備及設備纜線和跳線等組成。
�、� 干線子系統：由設備間至電信間的干線電纜和光纜，安裝在設備間的建筑物配線設備及設備纜線和跳線組成。
�、� 建筑物子系統：由多個建筑物之間的主干電纜和光纜、建筑群配線設備及設備纜線和跳線組成。
�、� 設備間：在每棟建筑物的適當?shù)攸c進行網絡管理和信息交換的場地。
�、� 進線間：是建筑物外部通信和信息管線的入口部位，作為入口設施和建筑群配線設備的安裝場地。
�、� 布線管理系統：對工作區、電信間、設備間、進線間的配線設備、纜線、信息插座模塊等設施按一定的模式進行標識和記錄。
二、施工過程中
(一)纜線敷設要求：
1>的布放應自然平直，不得產生扭絞、打圈、接頭等現象，不應受到外力的擠壓和損傷。
2>線兩端應貼有標簽，應標明編號，標簽書寫應清晰、端正和正確。標簽應選用不易損壞的材料。
3>線終接后，應有余量。交接間、設備間對絞電纜預留長度宜為0.5～1.0m，工作區為10～30mm;光纜布放宜盤留，預留長度宜為3～5m。
4>線的彎曲半徑非屏蔽4對對絞電纜的彎曲半徑應至少為電纜外徑的4倍;屏蔽4對對絞電纜的彎曲半徑應至少為電纜外徑的6～10倍;主干對絞電纜的彎曲半徑應至少為電纜外徑的10倍;光纜的彎曲半徑應至少為光纜外徑的15倍。
5>源線、綜合布線系統纜線應分隔布放。
(二)機柜、機架安裝要求：
1>柜、機架安裝完畢后，垂直偏差度應不大于3mm。
2 >柜、機架上的各種零件不得脫落或碰壞.漆面如有脫落應予以補漆，各種標志應完整、清晰。
3>機柜、機架的安裝應牢固，如有抗震要求時，應按施工圖的抗震設計進行加固。
(三)各類配線部件安裝要求：
l >部件應完整，安裝就位，標志齊全;
2>安裝螺絲必須擰緊，面板應保持在一個平面上。
(四) 8位模塊式通用插座安裝要求如下：
1 >裝在活動地板或地面上，應固定在接線盒內，插座面板采用直立和水平等形式;接線盒蓋可開啟，并應具有防水、防塵、抗壓功能。接線盒蓋面應與地面齊平。
2 >位模塊式通用插座底座盒的固定方法按施工現場條件而定，采用預置擴張螺釘固定等方式。
3 >定螺絲需擰緊，不應產生松動現象。
4 >種插座面板應有標識，以顏色、圖形、文字表示所接終端設備類型。
(五)電纜橋架及線槽安裝要求如下：
1、 橋架及線槽的安裝位置左右偏差不應超過50mm;
2、 橋加及線槽水平度每米偏差不應超過2mm;
3、 垂直橋架及線槽應與地面保持垂直，并無傾斜現象，垂直度偏差不應超過3mm：
4、 線槽截斷處及兩線槽拼接處應平滑、無毛刺;
5、 吊架和支架安裝應保持垂直，整齊牢固，無歪斜現象;
6、 金屬橋架及線槽節與節間應接觸良好，安裝牢固。
三、測試
1、銅纜系統測試
為確保系統性能，確認系統的元器件性能及安裝質量，工程完工后應按EIA/TIA568規定的 CAT3及CAT5標準分別三類和五類線纜進行測試，銅纜系統采用專用電子儀器進行測試，包括以下幾項內容：
1>. 極性、連續性、短路、斷路測試。
2>. 信號衰減測試。
3>. 信號串擾測試。
2、光纜系統測試
系統測試標準按EIA/TIA568標準執行，光纜系統包括以下內容:
1>. 連通性測試
2>. 信號衰減測試
3、測試鏈接方法

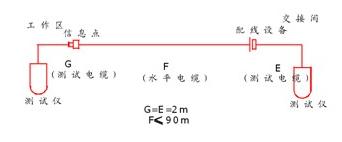

1>. 基本鏈路測試連接。
2>.信道測試連接。

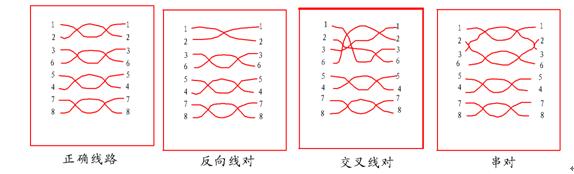

3>.接線圖測試：
主要測試水平電纜終接工作區8位模塊式通用插座及交接間配線設備接插件接線端子間的安裝連接正確或錯誤，具體如下圖所示。
4>.測試長度應在測試連接所要求的范圍之內。
5>.在選定的某一頻率上信道和基本鏈路衰減量，信道的衰減包括10m(跳線、設備連接線之和)及各電纜段、接插件的衰減量的總和。

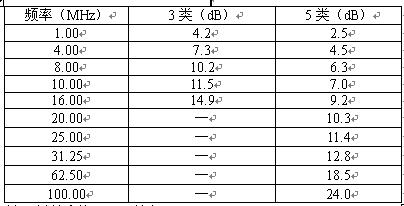

信道衰減量
注：總長度為100m以內。

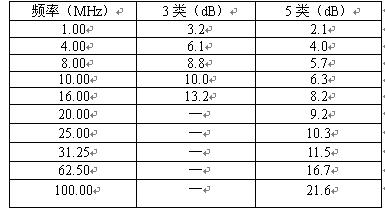

基本鏈路衰減量
注：總長度為94m以內。
6>.近端串音是對絞電纜內，二條線對音信號的感應。對近端串音的測試，必須對每對線在兩端進行測量。某一頻率上，線對間近端串音。

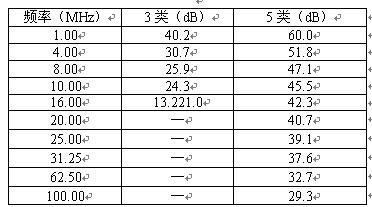

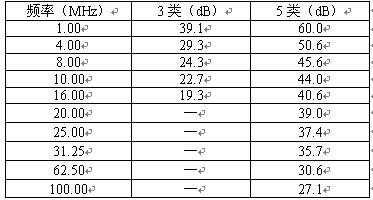

信道近端串音(最差線間)
注：最差值限于60dB。
基本鏈路近端串音(最差線間)
注：最差值限于60dB。

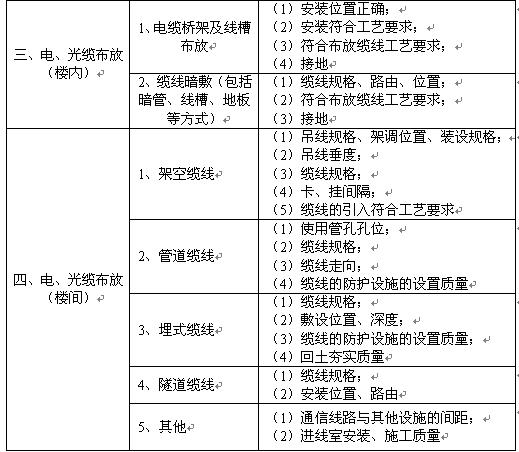

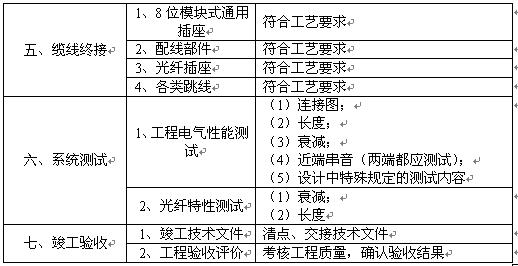

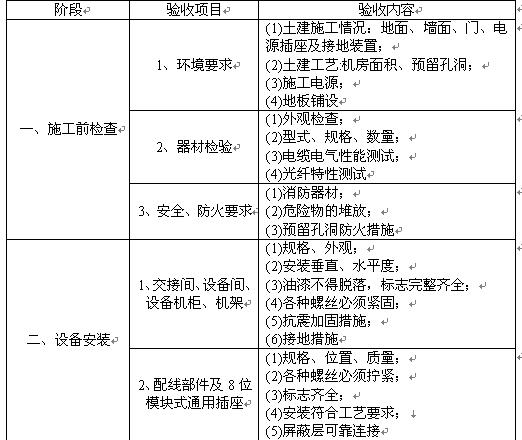

四、布線系統工程檢驗項目及內容
