無線局域網中抗干擾的新方法研究
許廣南
摘 要：本文結合無線局域網目前干擾檢測和避免主要的兩類方法分析，提出了一種分布式動態抗干擾新方法，并通過實例驗證該方法的正確性，以供大家參考。
關鍵詞： 無線局域網; IEEE802.11;同頻干擾；抗干擾

1 前 言
近年來，由于無線局域網的應用越來越多，對其抗干擾性要求也逐漸增高，傳統的抗干擾機制已經不能很好的解決這個問題。因此，我們需要一個更加合適的抗干擾機制來增強無線局域網設備的抗干擾性能。本文結合無線局域網目前干擾檢測和避免主要的兩類方法分析，提出了一種分布式動態抗干擾新方法，并通過實例驗證該方法的正確性，以供大家參考。

2 目前無線局域網干擾檢測和避免方法分析
（1）靜態法。各接入點工作頻率固定，通過技術手段再輔以工程建設規劃來規避干擾。這是干擾避免中不可或缺的一環，但是不能避免動態的干擾；
（2）動態法。即根據實際的干擾情況，動態的切換信道以避開干擾�，F(xiàn)有的動態干擾避免方法多數引入了一個接入控制器（AC），通過AC定期的探測AP的狀態來發現干擾，同時由AC 協調整個WLAN 信道分配。而且，信道的重新分配，需要考慮整個WLAN 的信道分配情況，容易導致?tīng)恳话l(fā)而動全身，造成WLAN的不穩定和頻繁信道切換。

3 分布式同頻抗干擾新方法分析
無線設備（包括AP）采用載波檢測機制和虛擬的載波檢測機制判斷信道繁忙與否。載波檢測機制通過CCA實現，CCA是IEEE802.11 物理層根據接收端能量是否高于一個閾值來判斷當前無線介質是處于忙還是空閑狀態，如果檢測到超過閾值的任何能量，CCA都將報告介質當前狀態為忙。而最終避免的結果,會讓整個系統很快收斂和穩定，不會對整個WLAN 造成震蕩。
3.1 適用范圍
CCA 范圍，處于該范圍內的無線設備發出的信號到達AP時信號強度高于AP 設定的CCA門限值。本方法的定位在于當無線局域網投入使用后，動態的檢測干擾，合理的信道切換以避開干擾，保證WLAN正確和穩定的運行。
3.2 狀態機

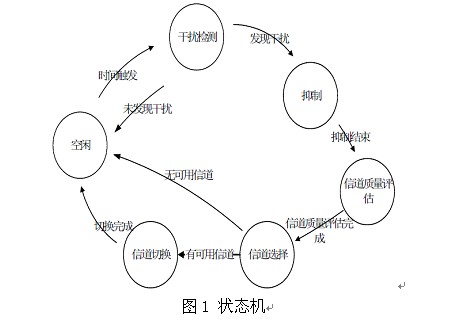

本方法由六個狀態構成：空閑，干擾檢測，抑制，信道質量評估，信道選擇和信道切換，如圖1所示。

圖1 狀態機



3.2.1 空閑狀態
處于該狀態的AP正常的工作，同時啟動一個定時器，當定時器超時后，啟動當前信道質量評估。
3.2.2 干擾檢測狀態
當存在干擾時，AP會依據IEEE802.11規范，延遲任何包的發送。如果干擾持續存在的話,AP就不再能發出任何包來.而干擾的檢測需要在AP有流量和沒有流量的時候都能穩定工作.那么這個檢測的方法就不能像傳統的做法那樣基于數據流量。 只需在AP 上啟動一個記數器，記錄beacon延遲的次數，并且定期的統計一定時間內，
beacon幀的延遲次數，當達到一個閥值時，即認為干擾發生了。該干擾檢測算法對AP的性能和吞吐量不會有任何影響。而且檢測的方法本身簡單有效,結果也很準確可靠。
3.2.3 信道質量評估
本文采用信道的空閑率和檢測到的AP數量來評價信道的質量。信道質量評估為信道選擇提供素材。一般說來，空閑率越高，則信道質量也好。AP 數量：通過監聽信道上的beacon幀來統計信道的上工作的AP數量。
3.2.4 抑制狀態
當檢測到干擾時，AP首先選擇一個隨機時間，然后進入抑制狀態。處于抑制狀態的AP,仍然正常工作，只是對新的干擾發現通知不再處理，并等待抑制時間結束。為什么要引入抑制過程，而不是直接進入信道質量評估階段。抑制時間的粒度需要根據AP從開始切換信道到信道切換完成并能正常工作所需要的時間確定。AP的抑制時間可以是下列時間的任一值：0*抑制時間的粒度，1*抑制時間的粒度，2*抑制時間的粒度，……，最大可能被干擾的AP 數量＊抑制時間的粒度
3.2.5 信道選擇
由于工作在相同信道上的無線設備越多，發送數據時碰撞的幾率越大，反而造成信道的利用率低，所以單純用信道的空閑率作為挑選信道的依據，難免有失偏頗。在實際實現中，還可以指定優先選擇的信道，使干擾避免后的WLAN按照預期的信道工作。

4 效果測試

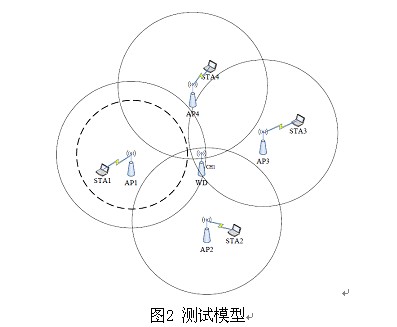

本文根據慣例，僅將1，6，11 作為可用的信道。我們用四臺無線路由器，一個干擾源和四臺筆記本搭建了測試平臺,四臺筆記本分別與四臺無線路由器關聯。干擾設備WD采用連續的單窄波，工作在信道1所在的頻率上，處于AP2和
AP4的CCA范圍，對其構成干擾。如圖2所示。




圖2 測試模型

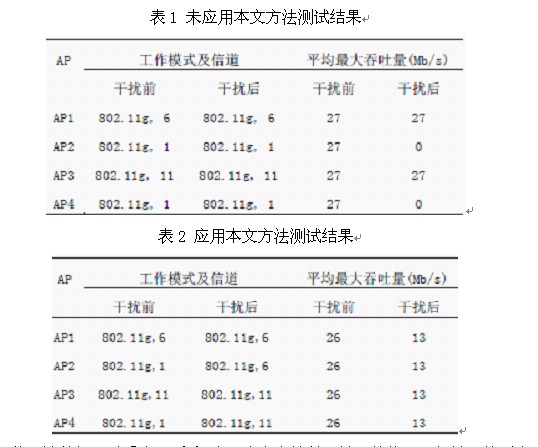

我們采用各AP的可以達到的最大吞吐量，及被干擾后，所有AP能夠提供服務所需要的時間來展示W(wǎng)LAN的性能。實驗結果如表1和表2所示。

表1 未應用本文方法測試結果


從上述數據可以看出：（1）應用本文方法前：被干擾的AP已經被干擾到癱瘓，無法提供服務；（2）應用本文方法后：WLAN中被干擾的AP能動態的檢測并避開干擾，并且相同WLAN中的未被干擾的其他AP的工作頻率沒有改變（只是吞吐量有所下降，對有限的信道資源來說，這也是不可避免的），能將干擾的影響局限在一個很小的范圍，不會導致整個WLAN的動蕩。同時能夠根據信道上AP的密集情況來合理的選擇信道。從干擾發生到整個WLAN 能夠再次提供服務總耗時：12 秒（其中，假定最多有5個AP被干擾），能實現快速收斂。

5 結 語
本文針對WLAN中普遍存在的干擾問題，提出了分布式動態干擾檢測和避免方法，該方法無須中心集中控制器的干預，各被干擾的AP只根據自身所處的環境合理的選擇切換信道，同時將干擾的影響局限在一個很小的范圍，特別適用于AP密集，嚴重干擾的情況。

參考文獻
[1] 魏克軍,趙洋,侯自強.基IEEE802.1協議的WLAN無線資源管理淺析[J].電信科學,2006(08):11-13.
