何杰鑫 李文睿 吳海欣 李小燕

　　廣東科技學院 機電工程學院，廣東 東莞，523083)

　　摘 要：老年癡呆癥(也稱阿爾茨海默病)是一種常見的神經退行性疾病，通常在老年人中發生。玩游戲也是運用腦部運動，可以讓老年人盡量避免老年癡呆的問題，比如說俄羅斯方塊。本篇論文主要設計了一款基于51單片機的俄羅斯方塊游戲機。選用了STC89C52單片機作為主控芯片，控制8*8點陣顯示屏、獨立按鍵、LED閃爍等模塊。在軟件設計上，進行了俄羅斯方塊游戲的控制程序的編寫，并在Keil軟件上進行了運行、調試，最后連接電路板通過STC軟件燒錄進單片機中，從而來實現該游戲的制作。

　　關鍵字：STC89C52單片機;俄羅斯方塊;預防和干預

　　一、引言

　　隨著科技的發展和社會老齡化的加劇，老年癡呆癥已成為全球關注的公共衛生問題。老年癡呆癥不僅嚴重影響患者的生活質量，也給家庭和社會帶來了沉重的負擔。因此，開展老年癡呆癥的預防和干預研究具有重要的現實意義。

　　在眾多預防措施中，科學家們發現通過改善日常生活方式，特別是通過增加認知活動，可以有效降低老年癡呆的發病風險。俄羅斯方塊作為一款經典的益智游戲，以其簡單的規則和豐富的變化，能夠激發玩家的思維和反應能力，對于鍛煉大腦和提高認知功能具有潛在的積極作用。

　　基于51單片機的俄羅斯方塊游戲設計與實現，不僅是一項技術挑戰，也是一種創新的嘗試。51單片機因其功能和靈活的操作被廣泛應用，成為電子設計和教學工作中的重要工具。通過將51單片機應用于一些簡單游戲的開發，可以為老年人提供一個簡單易用、互動性強的認知訓練工具。本論文旨在探討如何利用51單片機開發俄羅斯方塊游戲[2]，以期為老年癡呆的預防提供一種新的技術手段。首先，本文將介紹俄羅斯方塊游戲的基本原理和設計要求，然后詳細闡述基于51單片機的硬件電路設計、程序編寫和調試過程。同時，本文還將探討如何利用按鍵輸入實現游戲的交互操作。通過本研究，我們期望為老年人提供一個有趣且有益的認知訓練平臺，幫助他們?cè)谟螒蛑邢硎軜啡�，同時鍛煉大腦，降低老年癡呆的發病風險。

　　二、方案設計

　　1、基本功能要求[1]

　　(1)基本玩法：包括初始化不同類型的方塊，在游戲開始時可以隨機生成不同類型方塊，同時方塊還會隨著時間的推移進行周期性下移運動。

　　(2)控制系統：通過按鍵控制，用戶可以操作方塊向左移動、向右移動、一鍵下移以及旋轉移動，并且這四類移動不分先后，是同一優先級。

　　(3)消去功能：在用戶控制方塊移動后或方塊自動下移后，判斷每一行是否都存在方塊，若出現某一行都有方塊則實現消去操作，同時獲得分?jǐn)?shù)。

　　(4)游戲顯示功能：設置游戲顯示畫面，用戶根據顯示內容來進行游玩，其中主要包含俄羅斯方塊的顯示、得分區域的顯示以及游戲勝利或失敗的提示等。

　　(5)游戲玩法：用戶操控方塊實現消行處理后分?jǐn)?shù)增加，當分?jǐn)?shù)達到某一數值后顯示游戲勝利的提示，并可選擇性進入“無盡模式”(此模式下，可以在游戲規則下無限得分)，若某一列方塊觸及游戲區域的頂部時則顯示游戲失敗的提示，需按下復位按鈕重新開始游玩游戲。

　　2、系統總體方案設計

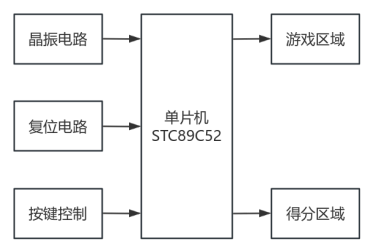

　　本文設計并實現了一個基于51單片機的俄羅斯方塊游戲機，經過軟件的合理設計，把俄羅斯方塊顯示在8*8的LED點陣屏上，在用戶控制操作系統下實現俄羅斯方塊的基本玩法。本設計采用STC89C52芯片作為主控芯片，本系統可以分為六個模塊，STC89C52最小系統模塊、晶振電路模塊、復位電路模塊、獨立按鍵模塊、游戲顯示模塊、游戲得分模塊。本系統的設計理念是由STC89C52芯片作為中心處理器來控制整個系統。當接通電源時，用戶通過按下獨立按鍵改變高低電平，把控制信息傳輸?shù)絊TC89C52單片機中，根據軟件部分進行處理后，顯示在俄羅斯方塊的游戲顯示區域以及得分區域。其中復位電路模塊與晶振電路模塊在STC89C52單片機正常工作中尤為重要。控制著STC89C52芯片的運行。系統主框圖如圖1所示。

　　

　　圖1 硬件整體框圖

　　三、硬件電路與軟件設計

　　1、硬件電路設計[5]

　　(1)控制芯片

　　在設計電路之前，首先需要選擇系統的主控芯片，一般來說，我們需要從產品所實施的功能以及成本來落實選擇，并根據具體設備和理念做相應的定制化芯片設計。與我們大腦類似，芯片主要功能體現在識別信號、讀取信號、處理信號、控制操作等方面。本系統采用STC89C52最小系統板作為系統的主控芯片，根據用戶的實際需求搭建電路。STC89C52主控芯片是一種低功耗、高性能CMOS8位微控制器，具有8K在系統可編程Flash存儲器。在單芯片上，擁有靈巧的8位CPU和在系統可編程Flash，使得STC89C52為眾多嵌入式控制應用系統提供高靈活、超有效的解決方案，相比于其他單片機芯片，STC89C52對于本項目實現的俄羅斯方塊游戲有著很高的適配性。

　　(2)晶振模塊

　　在晶振選擇方面，本系統選擇的是12MHz的晶振，該晶振在識別代碼上有很大優勢，可以基于這個原理對8*8的點陣屏進行逐幀顯示來實現顯示俄羅斯方塊移動的動畫。電路設計如圖2所示

　　

　　圖2 晶振電路模塊

　　(3)游戲顯示模塊[4]

　　本系統選擇8*8的LED點陣液晶顯示屏作為俄羅斯方塊游戲的顯示區域。通過軟件設計對液晶屏中LED的亮滅情況表示方塊的存在與否。8*8的LED點陣液晶顯示屏優勢在于成本低廉，設計簡單。當STC89C52單片機的P0口接低電平以及經過其P3口在74HC595譯碼器轉化后的端口接高電平即可實現點亮8*8中某一個位置的LED燈。電路設計如圖3圖4所示。

　　

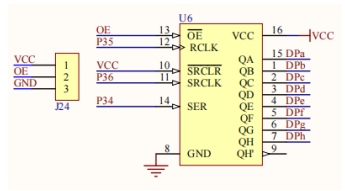

　　圖3 74HC595譯碼器

　　

　　圖4 8*8LED點陣液晶屏

　　(4)獨立按鍵模塊

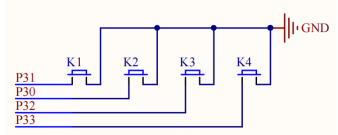

　　獨立按鍵模塊中K1、K2、K3、K4分別設置為方塊的左移、右移、一鍵下移、旋轉四個操作方式。在用戶按下獨立按鍵給連接于單片機STC89C52的P3口接高電平后即可對方塊進行操控。電路設計如圖5所示

　　

　　圖5 獨立按鍵

　　(5)得分系統

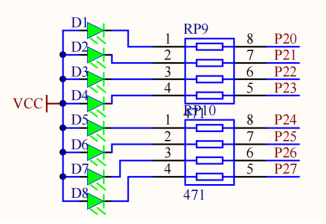

　　在方塊實現下落的消行判斷后，自定義設置消去一行游戲分?jǐn)?shù)加1，若同時消去兩行則分?jǐn)?shù)加3。與此同時將分?jǐn)?shù)以二進制的形式顯示在八個LED燈上(LED燈亮表示1，燈滅表示0，最高得分為255)。電路設計如圖6所示

　　

　　圖6 LED顯示得分

　　1.2軟件編程設計

　　(1)軟件整體思路設計

　　整體來說，建立一個8x8的二維數組記錄LED在每一個位置亮滅情況(1表示亮，0表示滅，為了方便起見設置九行八列的二維數組，以下均以9*8為前提描述)，同時編寫一個顯示函數把二維數組的亮滅情況顯示到點陣屏中。本系統核心思想主要是圍繞母方塊的坐標(x,y)進行，不同類型的方塊根據母方塊的坐標而生成對應位置的方塊，方塊的左右移動、下移以及旋轉都是依據改變母方塊的坐標而進行移位，再根據每種方塊具體的移動邏輯而設置規則，這樣就可以做到一個簡易的按鍵控制系統，最后在方塊下落至邊界時設置一個堆疊判斷、消行處理、得分系統，一個簡單的俄羅斯方塊方塊游戲就制作完成了。

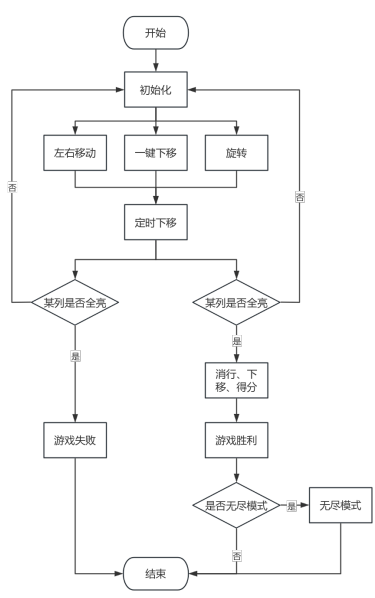

　　軟件整體框圖如圖7所示。

　　

　　圖7 軟件實現流程圖

　　(2)軟件方面舉例

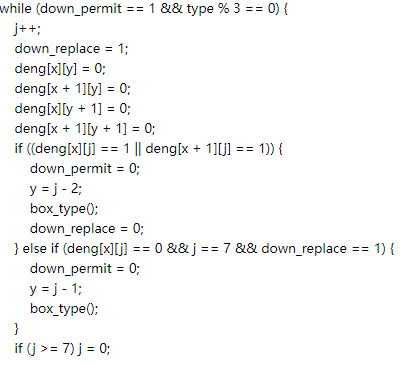

　　整體代碼些許繁瑣，僅展示本項目中“正方形”類型方塊的一鍵下移模塊。設置參數down_permit表示是否找到正方形方塊所能一鍵下移的位置，找到賦值0，反之賦值1。設置參數down_replace表示找到位置后是否允許對正方形方塊進行替換處理，即把正方形方塊從初始位置替換成一鍵下移的位置，替換完成賦值0，反之賦值1。box_type()函數可以根據母方塊的位置生成相應的方塊類型。

　　

　　3、實物調試

　　給開發板接上電源后，按下電源開關按鈕開始游戲。自動生成隨機方塊類型，同位于中斷系統的定時器[3]開始計時，使得俄羅斯方塊定時(設置每隔1s下移一格)下移。用戶通過按鍵控制對方塊進行左右移動、一鍵下移、旋轉操作，實現消行得分。當?shù)梅植坏陀?分時顯示游戲勝利，此時可以選擇按下K1進入“無盡模式”或按下復位按鈕重新開始;當某一列方塊頂?shù)阶钌隙藭r(shí)顯示游戲失敗，按下復位按鈕重新開始。

　　

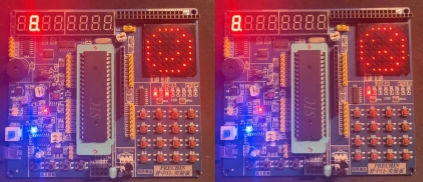

　　圖8 實物圖

　　本項目基本完成所有預期效果，無論是按鍵控制系統亦或是游戲顯示問題，都能為用戶帶來不錯的體驗。

　　四、結語

　　本項目基本實現了俄羅斯方塊的基本玩法，從軟硬件的角度對系統與各模塊設計進行了詳細的說明，設計獨特的游玩模式，在保證基本游戲規則之下推出“無盡模式”的玩法。但本設計還存在些不足之處，比如可以拓展游戲顯示屏與方塊類型、增加音樂效果以及新的玩法設計等。

　　資助項目：2023年廣東科技學院大創項目(項目編號：GK2023022)

　　參考文獻

　　[1]郭璨,楊旭輝,張志昂.基于單片機的俄羅斯方塊設計 [J].時代農機, 2018, 45 (09): 227-228.

　　[2]李曉彤,羅杉,王華陽,等.基于51單片機的綜合游戲機的設計與實現 [J].工業控制計算機,2018,31(07): 143-145+153.

　　[3]李子華.單片機的定時中斷系統的應用 [J].數字通信世界,2017,(09): 155.

　　[4]趙漣漪.基于STC89C52單片機的16×16點陣屏的設計 [J].電腦知識與技術, 2023, 19 (22): 64-66. DOI:10.14004/j.cnki.ckt.2023.1228.

　　[5]趙巧妮.基于Proteus的俄羅斯方塊電路的設計和仿真 [J].微型電腦應用, 2016, 32 (08): 59-60.

---
